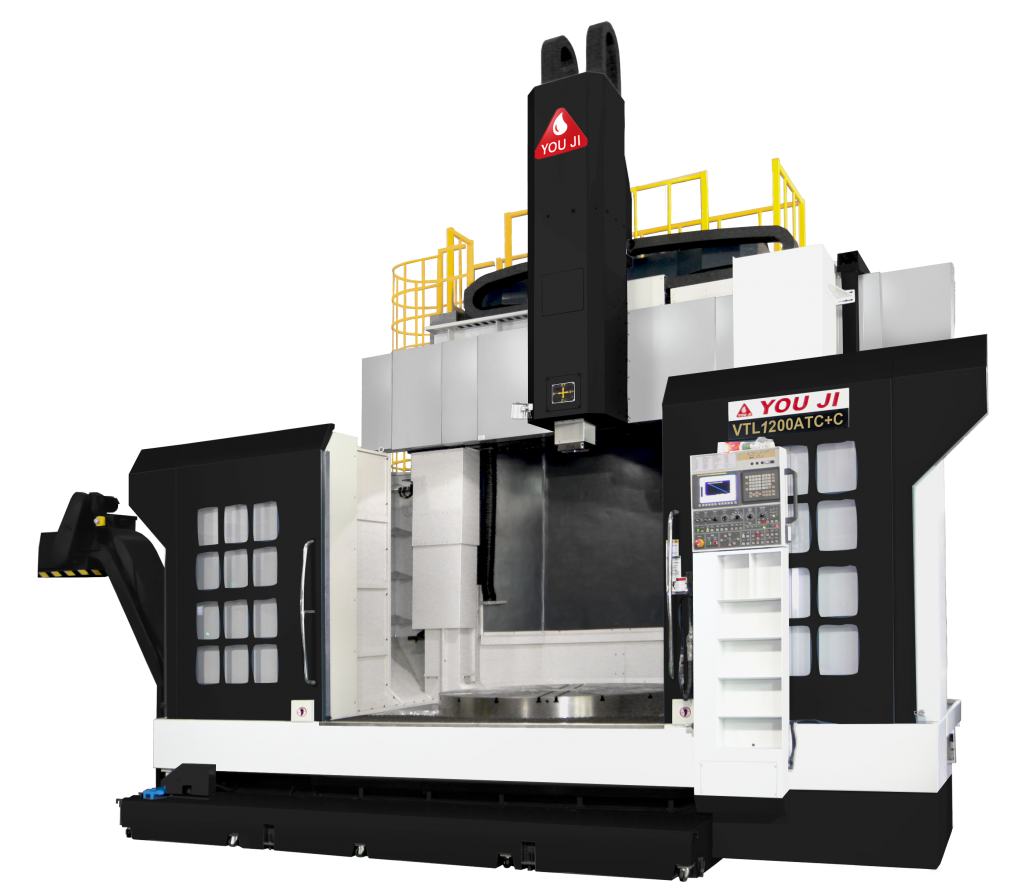

Вертикальный токарно – карусельный обрабатывающий центр с ЧПУ YOU JI VTL-1200ATC+C

YOU JI VTL-1200ATC+C

Вертикальные токарные станки с ЧПУ серии VTL разработаны на основе старших моделей серии YV. Основные изменения коснулись конструкции станины - она стала симметричной и более массивной. Модели

Станки серии выпускаются в двух модификациях:

- с индексом ATC - токарная версия;

- с индексом ATC+C - с возможностью использования приводного инструмента для операций сверления, фрезерования и пр

Cкачать каталог

Технические характеристики			VTL 1200				VTL 1600
Стандартная спецификация		Единица	ATC	ATC-I		ATC+C	ATC	ATC-I			ATC+C
Габариты
Диаметр стола		мм	Ф1250	Ф1250		Ф1250	Ф1600	Ф1600			Ф1600
Макс. диаметр заготовки		мм	Ф1600	Ф1600		Ф1600	Ф2000	Ф2000			Ф2000
Макс. диаметр резки		мм	Ф1350	Ф1350		Ф1350	Ф1800	Ф1800			Ф1800
Макс. высота заготовки		мм	Ф1200	Ф1600		Ф1200	Ф1200	Ф1600			Ф1200
Макс. нагрузка на стол		кг	5000	5000		5000	8000	8000			8000
Перемещения
Перемещение по оси Х		мм	600, +875	-600, +875		-600, +875	-800, +1015	-800, +1015			-800, +1015
Перемещение по оси Z		мм	900	900		900	900	900			900
Вертикальный ход траверсы		мм	800	1200		800	800	1200			800
Шпиндель
Скорость стола	низкая	Об/мин	1-150	1-150		1-150	1-70	1-70			1-70
	высокая	Об/мин	150-350	150-350		150-350	70-250	70-250			70-250
Скорость шпинделя	низкая	Об/мин	-	-		1-1200	-	-			1-1200
	высокая	Об/мин	-	-		1200-2400	-	-			1200-2400
Макс. крут. момент стола		Нм (кгс*м)	10.682 (1090)	10.682 (1090)		10.682 (1090)	24.502 (2500)	24.502 (2500)			24.502 (2500)
Скорость подачи
Быстрое перемещение суппорта (ось Х)		м/мин	12				12
Быстрое перемещение толкателя (ось Z)		м/мин	10				10
Скорость рабочей подачи		мм/мин	1-2000				1-2000
Скорость ручной подачи		м/мин	0-6				0-6
Смена инструмента (ATC)
Количество инструмента		шт	12	12		16	12	12			16
Тип хвостов. инструмента			7/24 конус BT-50				7/24 конус BT-50
Макс. длинна инструмента		мм	380				380
Макс. вес инструмента		кг	50				50
Макс. загрузка ATC		кг	600			800	600			800
Время смены инструмента (инст – инст)		сек	40				40
Управление ЧПУ FANC 0i-T
Двигатели
Двигатель шпинделя		кВт	37/45(α40)				37/45(α40)
Двигатель шпинделя 2		кВт	-	-		7.5/11(α8)	-	-			7.5/11(α8)
Серводвигатель оси Х		кВт	6 (α40i)				6 (α40i)
Серводвигатель оси Z		кВт	9 (αiF40)				9 (αiF40)
Серводвигатель оси CF		кВт	-	-		7 (αiF30)	-	-			7 (αiF30)
Двигатель системы СОЖ		кВт	3				3
Полная мощность		кВА	85			105	85				105
Емкость бака
Гидравлический бак		л	130				130
Бак СОЖ		л	550				550
Бак для смазки		л	4,6				4,6
Габариты
Д х Ш		мм	5580 х 4260				5850 х 4510
Высота		мм	5400	5800	5400		5400	5800		5400
Масса		кг	33000	34500		33500	37000		38000		37500
Точность
Оси X и Z			P: ±0.007/500, Ps: ±0.005				P: ±0.007/500, Ps: ±0.005
Ось С			P: ±7.5"/360° Ps: ±5"				P: ±7.5"/360° Ps: ±5"

Система ЧПУ FANUC 0i-T
Ручной патрон 4 кулачка
Двухскоростная коробка передач
Гидростанция
Система СОЖ
Система автоматической смазки
Кондиционер электрического шкафа
Конвейер и бак для стружки
Рабочий свет
Сигнальная лампа (3 цвета)
Магазин инструментов на 12 позиций АТС
Магазин инструментов на 16 позиций АТС+С
Набор инструментов для обслуживания
Руководство по эксплуатации

Система ЧПУ SIEMENS 840D
Датчик привязки инструмента
Оптические линейки по осям X и Z
Гидравлический патрон с 3/4/6 кулачка
Датчик измирения заготовки
Бумажный фильтр СОЖ
Шлифовальная функция
Маслоотделитель
Трансформатор
Полностью закрытая кабина
Подвесной пульт управления
Магазин инструментов на 24/3248/70 позиций
Уловитель масляного тумана
СОЖ через шпиндель 12/20/70 Бар
Автоматическая смена паллет
Магнитный патрон
Система мониторинга станка
Система охлаждения СОЖ
