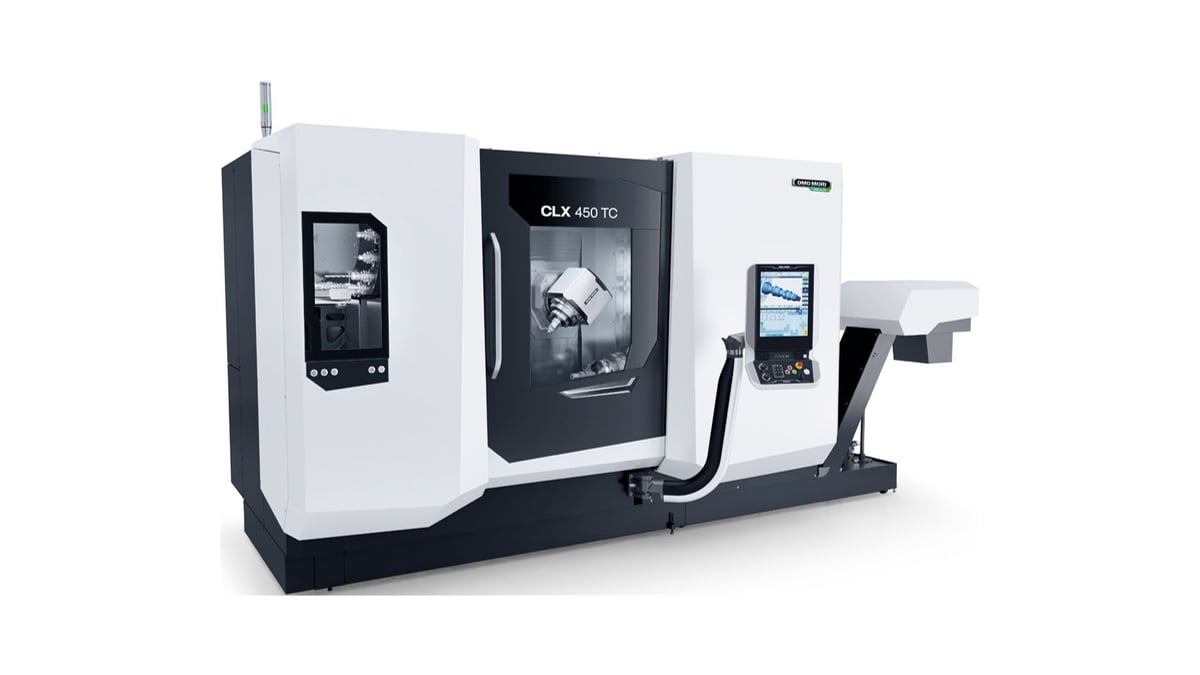

DMG MORI CLX450TC

Токарный центр CLX 450 TC от DMG MORI предназначен для шестисторонней комплексной обработки деталей. Не требует переналадки при обработке разных деталей. Благодаря одновременному выполнению нескольких заданий обладает идеальными возможностями для автоматизации. Максимальная частота вращения токарно-фрезерного шпинделя достигает 12.000 об/мин. Система управления - Celos с Simens.

Cкачать каталог

Рабочее пространство

Макс. диаметр поворота мм 500

Макс. диаметр обработки мм 400

Расстояние от главного шпинделя до задней бабки (без патрона) мм 1473

Расстояние от главного шпинделя до контршпинделя (без патрона) мм 1435

Макс. длина точения мм 1100

Главный и противошпиндель ISM 65

Макс. скорость об/мин 5000

Мощность привода/крутящий момент (40 % ED) кВт/Нм 17 / 345

Диаметр переднего подшипника мм 120

Внутренний диаметр зажимной трубки мм 67

Конец шпинделя (короткий конус) A8

Макс. диаметр патрона мм 325

Ось B с токарно-фрезерным шпинделем

Держатель инструмента HSK 63 (Capto C6)

Количество инструментальных станций 30 (60)

Скорость вращения шпинделя об/мин 12000

Мощность привода/крутящий момент (40 % ED) кВт/Нм 10,5/90

Диапазон поворота оси B ° +/-120

Ускоренный ход оси B об/мин 70

Слайд для оси B

Перемещение X / Y / Z мм 750 / +/-100 / 1100

Скорость быстрого перемещения X / Y / Z м/мин 40 / 40 / 40

Усилие подачи X/Y/Z (S3 – 40 %) кН 9,5/7,5/10

Салазки для контршпинделя

Ход Z мм 1200

Скорость быстрого перемещения Z м/мин 40

Усилие подачи Z (S3 – 40 %) кН 10

Задняя бабка

Ход (гидравлический) мм 102,5

Мощность пиноли кН 8

Центр задней бабки MK 5

Габариты

Площадь основания м 27.1

Высота выгрузки стружки конвейера мм 995

Высота машины мм 2,820

Вес машины кг 9000
