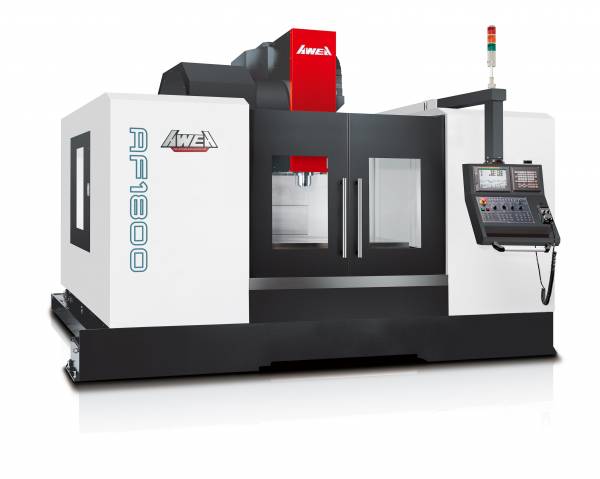

Высокоскоростной вертикальный обрабатывающий центр с ЧПУ AWEA AF-1800 MAX
AWEA AF-1800 MAX
Станки AWEA серии AF хорошо показывают себя при высокоскоростной обработке, например: пресс-форм или штампов. Направляющие качения роликового типа сочетают в себе свойства достаточной жёсткости и высокой скорости, что представляет собой оптимальное решение для общемашиностроительных и высокоскоростных видов обработки. Устанавливаемые на станки AWEA шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности, подвергаются процессу ручного шабрения.
Технические характеристики
Рабочая зона
| Перемещение по оси Х | 1 800 мм |
| Перемещение по оси Y | 800 мм |
| Перемещение по оси Z | 800 мм |
| Тип направляющих | качения |
| Расстояние от оси вращения шпинделя до колонны | 903 мм |
| Высота от поверхности стола до торца шпинделя | 200 ~ 1 000 мм |
Стол
| Размер стола | 1 900 х 800 мм |
| Нагрузка на стол | 1 800 кг |
| T-образные пазы (ширина х шаг х количество) | 18 мм x 100 мм x 5 |
Шпиндельный узел
| Конус шпинделя | BT40 ( BT50 - опция ) |
| Мощность (пост./30 мин.) | 11 / 15 кВт |
| Тип привода | прямой привод |
| Скорость вращения шпинделя | 10 000 об/мин |
Скорость подач
| Скорость холостого хода по осям X и Y | 30 м/мин |
| Скорость холостого хода по оси Z | 24 м/мин |
| Рабочая подача на все оси | 12 м/мин |
Инструментальный магазин
| Тип исполнения | барабан |
| Количество позиций | 24 шт. |
| Устройство смены инструмента | рука-манипулятор |
| Макс. диаметр инструмента/через одно гнездо | Ø 105 мм / Ø 210 мм |
| Макс. длина инструмента | 300 мм |
| Макс. вес инструмента | 15 кг |
Точностные характеристики
| Точность позиционирования (ISO230-2) | 0.008 мм |
| Повторяемость (ISO230-2) | 0.006 мм |
Прочие данные
| Система ЧПУ | FANUC 0i-MF Plus |
| Вес станка | 18 000 кг |
| Ёмкость бака для СОЖ | 660 л |
| Потребляемая мощность | 40 кВА |
Серия AF
Представляем серию AF, созданную благодаря полученному опыту в производстве и передовым технологическим навыкам компании AWEA. Эта серия имеет в своей основе конструкцию высокой жесткости и использует трехосевые высокопрецизионные линейные направляющие в сочетании со скоростной системой автоматической смены инструмента с манипулятором и системой удаления стружки. Она обладает быстрыми, мощными и стабильными рабочими показателями механической обработки. Серия AF широко используется производителями деталей станков, требующих обработки высокой точности, и с легкостью может удовлетворить любые ваши как настоящие запросы, так и потребности завтрашнего дня.
Имея в своей основе инновационную технологию AWEA, серия AF предназначена для изготовления деталей высокой точности и используется в промышленности обработки пресс-форм. Ее высокоточные и высокоэффективные характеристики механической обработки доступны по разумной цене.
Станки данной серии хорошо показывает себя при высокоскоростной обработке, например: пресс-форм или штампов.
Направляющие качения роликового типа сочетают в себе свойства достаточной жёсткости и высокой скорости, что представляет собой оптимальное решение для общемашиностроительных и высокоскоростных видов обработки.
Устанавливаемые на станки AWEA шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности подвергаются процессу ручного шабрения.
Ключевые моменты
- Предназначен для высокоскоростной обработки высокоточных штампов и пресс-форм;
- Очень высокая жёсткость линейных направляющих роликового типа;
- Имеет характеристики для тяжёлых режимов резания, оснащён направляющими дающими высокую устойчивость к износу и высокую скорость;
- Повышенная устойчивость и точность резания при снижении уровня вибраций в процессе смены инструмента.
 |  |
Основные особенности
- T-образная станина из чугуна марки Meehanite повышает устойчивость к колебаниям на оси Y;
- Треугольная конструкция стойки для большей устойчивости. Может оснащаться направляющими скольжения и редукторным шпинделем для повышения жёсткости при резании по оси Z;
 |  |
- T-образная станина из чугуна марки Meehanite повышает устойчивость к колебаниям на оси Y;
- Треугольная конструкция стойки для большей устойчивости. Может оснащаться направляющими скольжения и редукторным шпинделем для повышения жёсткости при резании по оси Z;
- T-образная станина из чугуна марки Meehanite повышает устойчивость к колебаниям на оси Y;
- Треугольная конструкция стойки для большей устойчивости. Может оснащаться направляющими скольжения и редукторным шпинделем для повышения жёсткости при резании по оси Z;
- Магазин инструмента рычажного типа сокращает время смены, что повышает производительность.
Габаритные размеры
| Ширина х Глубина | 4 880 х 2 915 мм |
| Высота | 3 445 мм |
Вес станка
| Вес станка | 18 000 кг |
