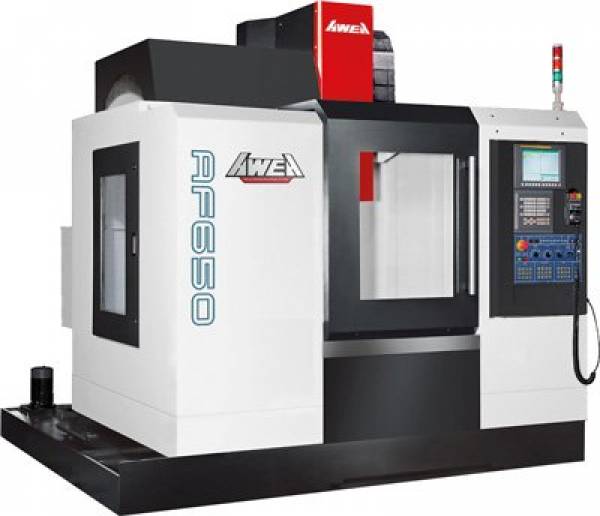

Высокоскоростной вертикальный обрабатывающий центр с ЧПУ AWEA AF-650 II

Технические характеристики

Рабочая зона

Стол

Шпиндельный узел

Скорость подач

Инструментальный магазин

Точностные характеристики

Прочие данные

Серия AF

Представляем серию AF, созданную благодаря полученному опыту в производстве и передовым технологическим навыкам компании AWEA. Эта серия имеет в своей основе конструкцию высокой жёсткости и использует трёхосевые высокопрецизионные линейные направляющие в сочетании со скоростной системой автоматической смены инструмента с манипулятором и системой удаления стружки. Она обладает быстрыми, мощными и стабильными рабочими показателями механической обработки. Серия AF широко используется производителями деталей станков, требующих обработки высокой точности, и с легкостью может удовлетворить любые ваши как настоящие запросы, так и потребности завтрашнего дня.

Имея в своей основе инновационную технологию AWEA, серия AF предназначена для изготовления деталей высокой точности и используется в промышленности обработки пресс-форм. Ее высокоточные и высокоэффективные характеристики механической обработки доступны по разумной цене.

Станки данной серии хорошо показывает себя при высокоскоростной обработке, например: пресс-форм или штампов.

Направляющие качения роликового типа сочетают в себе свойства достаточной жёсткости и высокой скорости, что представляет собой оптимальное решение для общемашиностроительных и высокоскоростных видов обработки.

Устанавливаемые на станки AWEA шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности подвергаются процессу ручного шабрения.

Ключевые моменты

• Предназначен для высокоскоростной обработки высокоточных штампов и пресс-форм;
• Очень высокая жёсткость линейных направляющих роликового типа;
• Имеет характеристики для тяжёлых режимов резания, оснащён направляющими дающими высокую устойчивость к износу и высокую скорость;
• Повышенная устойчивость и точность резания при снижении уровня вибраций в процессе смены инструмента.

Основные особенности

• T-образная станина из чугуна марки Meehanite повышает устойчивость к колебаниям на оси Y;
• Треугольная конструкция стойки для большей устойчивости. Может оснащаться направляющими скольжения и редукторным шпинделем для повышения жёсткости при резании по оси Z;

• На трёх осях размещены сверхжёсткие роликовые направляющие, что сочетает характеристики для тяжёлых режимов резания от прямоугольных направляющих и высокую скорость и малый износ линейных направляющих;
• Все оси оснащены серводвигателями высшего уровня и торцевыми зубчатыми соединениями, которые устраняют обратный люфт и быстрое время и имеют быстрое время отклика;
• Модульная конструкция высокоскоростного шпинделя. Можно выбрать 15 000 об/мин - шпиндель с прямым приводом или 20 000 об/мин - мотор-шпиндель для работы в различных условиях;

• Высокоскоростной шпиндель с прямым хорошо отводит тепло от двигателя и снижает до минимума тепловые деформации, что соответствует требованиям при обработке пресс форм;
• Инструментальный магазин находится на основании стойки, что даёт повышенную устойчивость и точность резания при снижении уровня вибраций;

• Магазин инструмента рычажного типа сокращает время смены, что повышает производительность.

Габаритные размеры

Вес

Стандартная комплектация

Опции
