    Высокоскоростной вертикальный обрабатывающий центр с ЧПУ AWEA AF-1060 II

    AWEA AF-1060 II

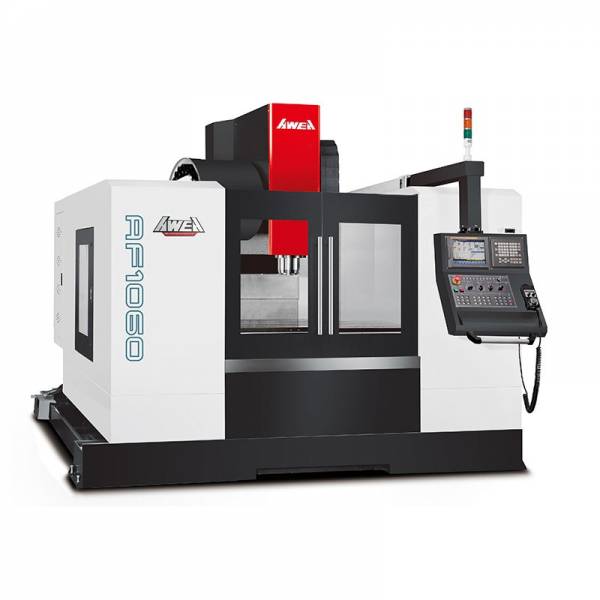

    Высокоскоростной вертикальный обрабатывающий центр с ЧПУ AWEA AF-1060 II

    Станки AWEA серии AF хорошо показывают себя при высокоскоростной обработке, например: пресс-форм или штампов. Направляющие качения роликового типа сочетают в себе свойства достаточной жёсткости и высокой скорости, что представляет собой оптимальное решение для общемашиностроительных и высокоскоростных видов обработки. Устанавливаемые на станки AWEA шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности, подвергаются процессу ручного шабрения.

    Cкачать каталог

    Технические характеристики


    Рабочая зона

    Перемещение по оси Х1 060 мм
    Перемещение по оси Y600 мм
    Перемещение по оси Z600 мм
    Тип направляющихкачения
    Расстояние от оси вращения шпинделя до колонны740 мм
    Высота от поверхности стола до торца шпинделя100 ~ 700 мм

    Стол

    Размер1 200 х 600 мм
    Нагрузка на стол700 кг
    T-образные пазы (ширина х шаг х количество)18 мм x 100 мм x 5

    Шпиндельный узел

    Конус шпинделяBT40 ( BT50 - опция )
    Мощность (пост./30 мин.)7.5 / 11кВт
    Тип приводаремённый
    Скорость вращения шпинделя8 000 / 10 000 об/мин

    Скорость подач

    Скорость холостого хода по осям X и Y48 м/мин
    Скорость холостого хода по оси Z32 м/мин
    Рабочая подача на все оси15 м/мин

     Инструментальный магазин

    Тип исполнениябарабан
    Количество позиций24 шт.
    Устройство смены инструментарука-манипулятор
    Макс. диаметр инструмента/через одно гнездоØ 75 мм / Ø 150 мм
    Макс. длина инструмента250 мм
    Макс. вес инструмента7 кг

    Точностные характеристики

    Точность позиционирования ( ISO230-2 )
    Повторяемость ( ISO230-2 )

     Прочие данные

    Система ЧПУFANUC 0i-MF PLUS
    Вес станка7 000 кг
    Ёмкость бака для СОЖ 340 л
    Потребляемая мощность 30 кВА

    Серия AF


    Представляем серию AF, созданную благодаря полученному опыту в производстве и передовым технологическим навыкам компании AWEA. Эта серия имеет в своей основе конструкцию высокой жесткости и использует 3-х осевые высокопрецизионные линейные направляющие в сочетании со скоростной системой автоматической смены инструмента с манипулятором и системой удаления стружки. Она обладает быстрыми, мощными и стабильными рабочими показателями механической обработки. Серия AF широко используется производителями деталей станков, требующих обработки высокой точности, и с легкостью может удовлетворить любые ваши как настоящие запросы, так и потребности завтрашнего дня.

    Имея в своей основе инновационную технологию AWEA, серия AF предназначена для изготовления деталей высокой точности и используется в промышленности обработки пресс-форм. Ее высокоточные и высокоэффективные характеристики механической обработки доступны по разумной цене.

    Станки данной серии хорошо показывает себя при высокоскоростной обработке, например: пресс-форм или штампов.

    Направляющие качения роликового типа сочетают в себе свойства достаточной жёсткости и высокой скорости, что представляет собой оптимальное решение для общемашиностроительных и высокоскоростных видов обработки.

    Устанавливаемые на станки AWEA шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности подвергаются процессу ручного шабрения.

    Ключевые моменты


    • Предназначен для высокоскоростной обработки высокоточных штампов и пресс-форм;
    • Очень высокая жёсткость линейных направляющих роликового типа;
    • Имеет характеристики для тяжёлых режимов резания, оснащён направляющими дающими высокую устойчивость к износу и высокую скорость;
    • Повышенная устойчивость и точность резания при снижении уровня вибраций в процессе смены инструмента.

    Основные особенности



    • T-образная станина из чугуна марки Meehanite повышает устойчивость к колебаниям на оси Y;
    • Треугольная конструкция стойки для большей устойчивости. Может оснащаться направляющими скольжения и редукторным шпинделем для повышения жёсткости при резании по оси Z;

    • На трёх осях размещены сверхжёсткие роликовые направляющие, что сочетает характеристики для тяжёлых режимов резания от прямоугольных направляющих и высокую скорость и малый износ линейных направляющих;
    • Все оси оснащены серводвигателями высшего уровня и торцевыми зубчатыми соединениями, которые устраняют обратный люфт и быстрое время и имеют быстрое время отклика;
    • Модульная конструкция высокоскоростного шпинделя. Можно выбрать 15 000 об/мин - шпиндель с прямым приводом или 20 000 об/мин - мотор-шпиндель для работы в различных условиях;

    • Высокоскоростной шпиндель с прямым хорошо отводит тепло от двигателя и снижает до минимума тепловые деформации, что соответствует требованиям при обработке пресс форм;
    • Инструментальный магазин находится на основании стойки, что даёт повышенную устойчивость и точность резания при снижении уровня вибраций;

    • Магазин инструмента рычажного типа сокращает время смены, что повышает производительность.



    Габаритные размеры


    Ширина х Глубина  3 100 х 2 195 мм
    Высота станка3 035 мм

    Вес


    Вес станка7 000 кг

    Стандартная комплектация


    Цельнолитая чугунная станина

    Направляющие качения

    Шпиндель BT40; 10 000 об/мин; 7,5/11кВт; ремённый привод

    Инструментальный магазин барабанного типа на 24 позиции

    Система ЧПУ Fanuc 0i-M

    Дополнительный пульт с маховиком для управления станком

    Отделитель масла от СОЖ

    Система очистки СОЖ

    Cистема автоматической смазки

    Система подачи СОЖ

    Пистолеты для СОЖ и сжатого воздуха

    Освещение рабочей зоны

    Телескопическая защита направляющих и ШВП

    Полное кабинетное ограждение рабочей зоны

    Конвейер для стружки шнекового типа

    Теплообменник для электрического шкафа

    Трансформатор

    Трёхцветная сигнальная лампа

    Набор установочных и выравнивающих элементов

    Набор инструмента для обслуживания станка

    Документация



    Опции


    Шпиндель с прямым приводом: от 10 000 до 18 000 об/мин; от 5,5/7,5 до 15/18 кВт

    Шпиндель с приводом мотор-шпиндель: HSK A63, HSK E40 или HSK E50; от 20000 до 30000 об/мин

    Замена системы ЧПУ на Fanuc 0i-MF

    Оптические линейки HEIDENHAIN на оси X/Y/Z

    Обдув оптических линеек воздухом

    Инструментальный магазин на 30/32/36/40/60 позиций

    Замена направляющих на THK (Япония)

    Бак для стружки

    Электрический шкаф

    Специальное исполнение станка для обработки материалов типа: графит, чугун, керамика

    Замена системы ЧПУ на Mitsubishi M80 10.4"

    Замена системы ЧПУ на Mitsubishi M830

    Замена системы ЧПУ на FANUC 31iMB
