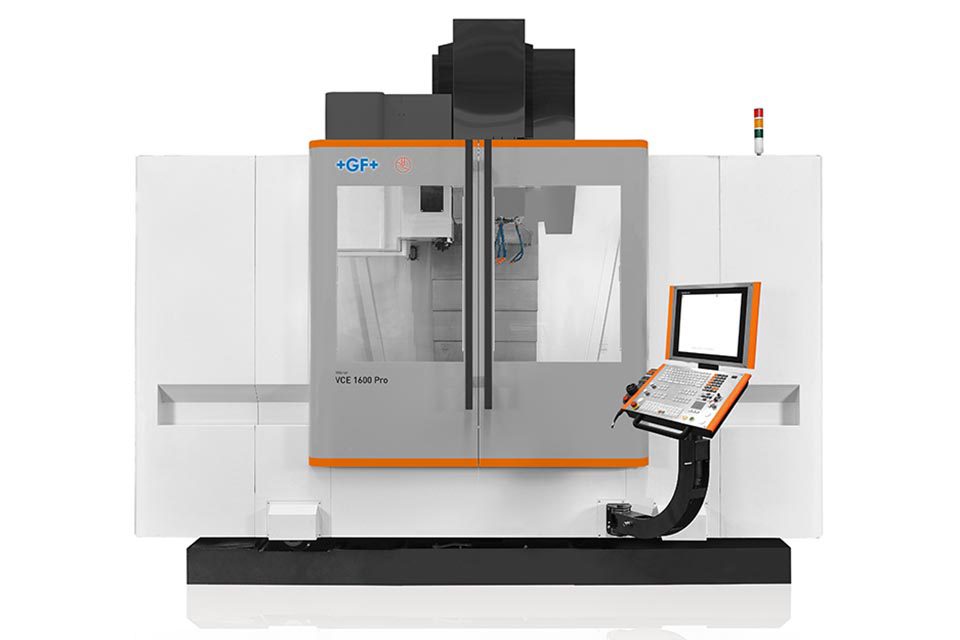

Mikron VCE 1600 PRO

Вертикально-фрезерный станок с ЧПУ Mikron VCE 1600 Pro устанавливает стандарты в категории фрезерных обрабатывающих центров. Его ценностью являются надежность, компактность и удобство использования. Идеальная гармония как производительности обработки, так и стабильности является плодом многолетнего опыта инженеров GFMS. Результатом является эффективное точное производственное оборудование с безукоризненной работой в любой ситуации.
Фрезерные обрабатывающие центры MIKRON серии VCE Pro не имеют ограничений по своей функциональности. Станки используются для изготовления штампов и пресс-форм с доводкой поверхностей с помощью полукруглой фрезы. Поскольку на станках Mikron VCE Pro частота вращения шпинделя составляет до 16 000 об/мин, на данном оборудовании с легкостью можно реализовать высокоскоростное фрезерование.

Cкачать каталог

Перемещения

Перемещение по оси X, мм: 1600
Перемещение по оси Y, мм: 900
Перемещение по оси Z, мм: 800
Расстояние от центра стола до торца шпинделя, мм: 900

Шпиндель

Скорость вращения шпинделя, об/мин: 10000
Конус шпинделя,: ISO-B40
Максимальный крутящий момент шпинделя, Нм: 209

Инструментальный магазин

Количество инструментов, шт: 30
Максимальный диаметр инструмента, мм: 85
Максимальный диаметр инструмента (без смежных инструментов), мм: 150
Максимальная длинна инструмента, мм: 305
Выбор инструмента,: Авто

Рабочий стол

Длинна рабочего стола, мм: 1700
Ширина рабочего стола, мм: 850
Максимальная нагрузка на стол, кг: 2000
Размер паза Т-slot,: 18 +0.006/ +0.024

Скорость подачи

Скорость перемещения ось X, м/мин: 24
Скорость перемещения ось Y, м/мин: 24
Скорость перемещения ось Z, м/мин: 20

Двигатель

Мощность двигателя шпинделя, кВт: 18

Прочее

Емкость бака СОЖ, л: 540
Масса станка, кг: 18600

Пульт оператора
Автоматическая централизованная смазка
Полностью закрытая защитная кабина / смотровые окна из плексиглаза
Спиральный транспортёр
Промывочный пистолет
Пневматический пистолет
Индикаторы режимов работы
Мобильный электронный маховик
Система управления Heidenhain TNC 620
Шпиндель 10 000 min-¹/ конус ISO 40, с подготовкой к внутренеей подаче СОЖ
Инструментальный магазин, 24 ячейки, конус ISO-40
Отделитель масла от СОЖ
Система внутренней подачи СОЖ
Ленточный фильтр
Прямая измерительная система (оптические линейки)
Контактный замер инструмента
Подготовка для установки щупа настройки (инфракрасного)
Инфоракрасный щуп настройки Renishaw OMP 40
Программная опция 17, измерительные циклы для работы со щупом настройки в системе ЧПУ HEIDENHAIN TNC620
