5-ти осевой фрезерный станок ЧПУ с поворотно-наклонным столом EMCO MAXXMILL 750

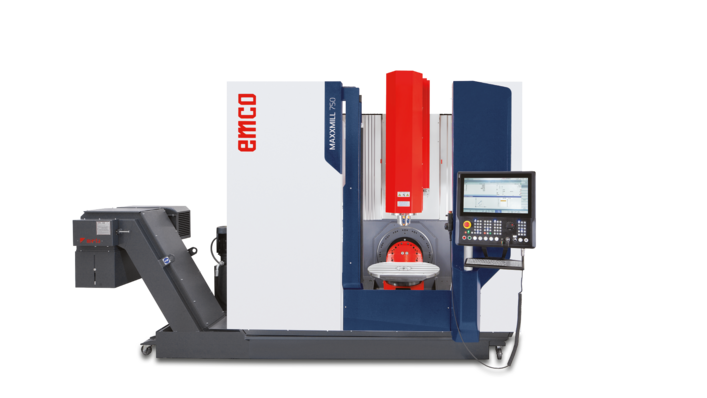

EMCO MAXXMILL 750
- Новый дизайн / новый цвет
- 5 одновременно управляемых осей станка
- Механический шпиндель или мотор-шпиндель
- Устройство смены инструмента на 30 / 40 / 60 мест
- Система ЧПУ Siemens или Heidenhain
- EMCONNECT – Цифровой ассистент (Siemens 840D sl)
Технические характеристики
Рабочая зона
| Перемещение по осям X / Y / Z | 750 / 610 / 500 мм (800 / 610 / 500 мм - опционально) |
| Направляющие станка | скольжения |
| Тип привода станка | линейный двигатель |
| Тип станины | полностью литая чугунная станина |
| Мин. расстояние от торца шпинделя до рабочей поверхности стола | Ø 175 мм |
| Макс. расстояние от торца шпинделя до рабочей поверхности стола | Ø 675 мм |
| Количество осей станка | 5 |
| Кол-во одновременно управляемых осей станка | 5 |
| Максимальная длина заготовки | 750 мм |
| Максимальная ширина заготовки | 610 мм |
| Максимальная высота заготовки | 750 мм |
| Максимальный диаметр заготовки | 500 мм |
| Рабочие подачи по оси B | 25 об/мин |
| Рабочие подачи по оси С | 25 об/мин |
| Ускоренное перемещение по X/Y/Z | 30 / 30 / 30 м/мин |
| Макс. усилие подачи по X / Y / Z | 5 000 / 5 000 / 5 000 Н |
| Рабочая поверхность стола | 750 х 600 мм |
| Максимальная нагрузка на стол | 300 кг |
| Количество T-образных пазов стола | 5 шт. |
| Размер T-образных пазов стола | 14 мм |
| Расстояние между T-образными пазами стола | 100 мм |
Механический шпиндель
| Диапазон скорости вращения | 50 -12 000 об/мин |
| Крутящий момент шпинделя (макс.) | 100 Нм |
| Мощность шпинделя S6 (макс.) | 15 кВт |
| Конус шпинделя | ISO |
| Размер конуса шпинделя | 40 |
| Зажим инструмента | ISO 7388/2 Type B |
| Способ охлаждения | водяное |
Мотор-шпиндель
| Диапазон скорости вращения | 50 -15 000 об/мин |
| Крутящий момент шпинделя (макс.) | 100 Нм |
| Мощность шпинделя S6 (макс.) | 20 кВт |
| Конус шпинделя | ISO (HSK -опция) |
| Размер конуса шпинделя | 40 (63 - опция) |
| Зажим инструмента | ISO 7388/2 Type B |
| Способ охлаждения | водяное |
Инструментальный магазин
| Тип исполнения | барабан |
| Количество мест инструмента | 30 (40 - и 60 - опция) |
| Время смены инструмента ("от стружки до стружки") | 2 |
| Максимальный диаметр инструмента, мм | 80 |
| Макс. диаметр инструмента при свободных соседних позициях в магазине | 125 |
| Макс. длина инструмента | 250 |
| Макс. масса одного инструмента | 8 кг |
Точностные характеристики
| Стандарт измерения точности позиционирования | VDI/DGQ 3441 |
| Точность позиционирования X / Y / Z | 10 / 10 / 10 мкм |
| Точность позиционирования по оси B / С | 20 / 10 угл. сек. |
| Повторяемость | 4 мкм |
Общие данные
| Габаритные размеры (Д х Ш х В) | 2 770 х 3 350 х 3 060 мм |
| Вес станка | 7 900 кг |
Основные особенности
Станки EMCO MAXXMILL созданы специально для высокопроизводительной и точной 5-осевой обработки. Высокую динамику приводов подач по осям X, Y, Z обеспечивают линейные приводы. Для обеспечения точности обработки и снижения температурных деформаций мотор-шпиндель имеет водяное охлаждение. А благодаря конструкции станка с жесткой литой чугунной станиной и подвижной колонной вибрации сведены к минимуму.
Ключевые моменты
- 5-сторонняя обработка за один установ;
- Высокая термостабильность конструкции станка;
- Высочайшая точность обработки;
- Современная концепция перемещения колонны;
- Большой поворотный стол с размерами 750 х 600 мм (29.5 х 23.6”), обеспечивающий высокую стабильность и точность;
- Компактное исполнение станка;
- Современная система ЧПУ от Siemens и Heidenhain;
- Широкий выбор опций, например, водоохлаждаемый мотор-шпиндель с максимальной скоростью вращения 15 000 об/мин;
- Оптимальный отвод стружки;
- Привлекательное соотношение «цена-качество»;
- Сделано в самом сердце Европы!
 |  | |
НАКЛОННО-ПОВОРОТНЫЙ СТОЛ | УСТРОЙСТВО СМЕНЫ ИНСТРУМЕНТА | |

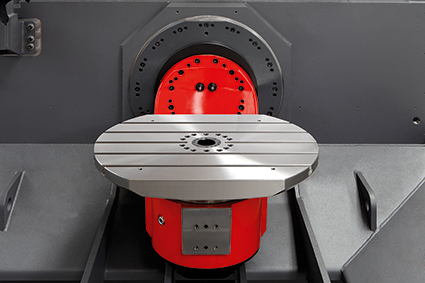

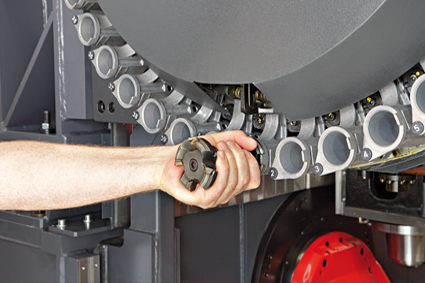

Наклонный поворотный стол с большой рабочей зажимной поверхностью 750 х 600 мм (29.5 х 23.6'') и может выдерживать нагрузку до 300 кг. Это позволяет легко обрабатывать заготовки с габаритными размерами 530 х 530 х 417 мм (20.8” х 20.8” х 16.4”). Особая форма стола позволяет шпинделю приближаться ближе к центру стола. | Устройство смены инструмента – представляет собой инструментальный магазин барабанного типа на 30 инструментов. Инструментальный магазин на 40 и 60 мест инструмента доступен в качестве опции. Смена инструмента происходит по принципу кодирования переменной позиции инструмента (случайный выбор), это означает, что инструмент всегда перемещается в первое свободное гнездо инструмента с целью экономии времени. |
Сфера применения
Небольшие заготовки в малых и средних количествах для:
|
|
|
 | ||
Распределитель (латунь) |
Габаритные размеры / Рабочая зона
| Габаритные размеры (Д х Ш х В) | 2 770 х 3 350 х 3 060 мм |
| Вес станка | 7 900 кг |
План установки
Рабочая зона
Опции / Принадлежности
 |  | |

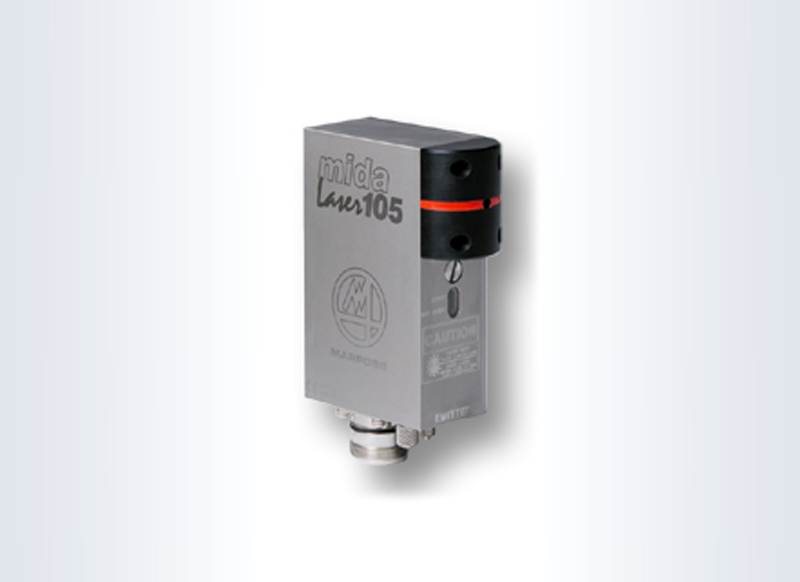

ЛАЗЕРНОЕ УСТРОЙСТВО ДЛЯ НАСТРОЙКИ, ПРОВЕРКИ ПОЛОМКИ И ИЗМЕРЕНИЯ ИНСТРУМЕНТОВ | АВТОМАТИЧЕСКОЕ ИЗМЕРЕНИЕ ИНСТРУМЕНТА | |

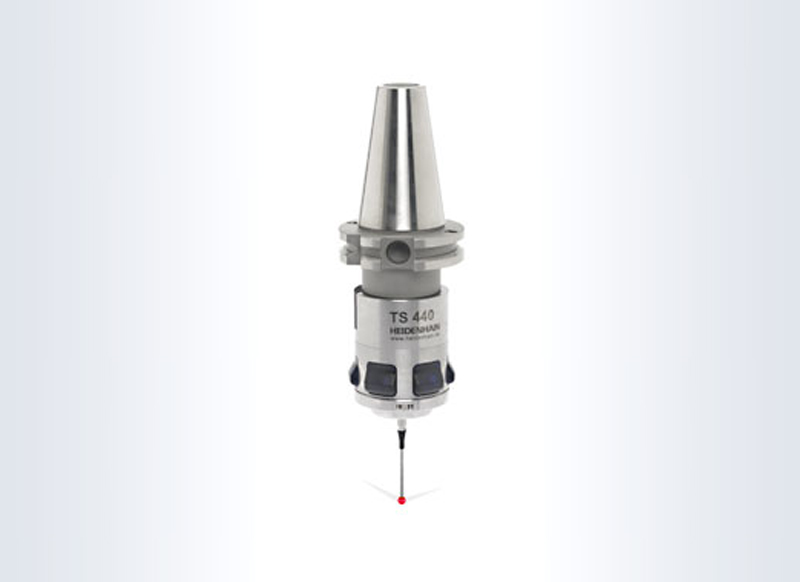

Световой барьер, установленный на столе станка, сканирует края инструмента и автоматически записывает значения в память коррекции на инструмент для дальнейшей обработки. | Заготовки измеряются автоматически инфракрасным измерительным щупом, установленным в главный шпиндель. Измерительные циклы используют полученные значения. |
Программное обеспечение

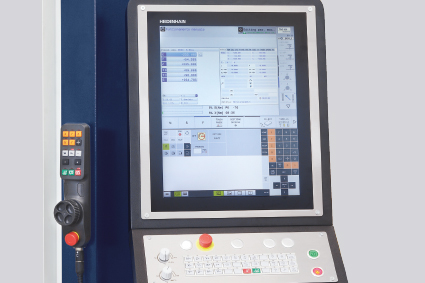

СИСТЕМА ЧПУ HEIDENHAIN TNC 620
 | Новейшая система управления предлагает операции фрезерной обработки, 19” ЖК-дисплей и 3D-воспроизведение, а также программирование графики. Особенно подходит для фрезерования, высокоскоростного резания и 5-осевой обработки (до 6 осей). |
