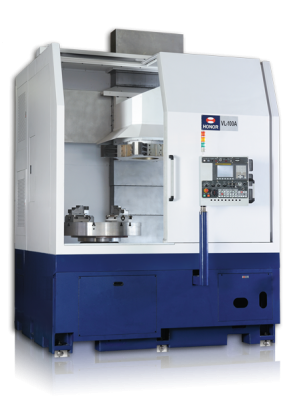

Высокоскоростной вертикально-токарный станок HONOR SEIKI VL-100A

HONOR SEIKI VL-100A

Высокая гибкость комплектации при организации производства
Направляющие скольжения коробчатого типа с боковым покрытием Turcite-B и с прецизионным ручным шабрением
Литая конструкция станины из чугуна Meehanite
Револьверная голова горизонтального типа H12 на 12 позиций неприводных инструментов
Доступно левое/правое расположение шпинделя
Макс. скорость шпинделя 850 об/мин
Ускоренная подача – 20 м/мин
Полностью закрытый кожух, предотвращающий разбрасывание стружки
Опционально: регулирование усилия зажима на патроне
Конвейер для стружки
Система ЧПУ Fanuc 0i-T

Технические характеристики

Серия High Speed

Станки серии High Speed – группа токарно-карусельных станков производства Honor Seiki, предназначенных для высокоскоростной обработки заготовок. Вертикальные токарные центры с ЧПУ – это токарные станки с вертикальным расположением оси шпинделя и вращающимся круглым силовым столом. Вертикальные токарные станки предназначены для обработки цилиндрических и конических поверхностей, протачивания канавок, отрезки, обработки торцовых поверхностей, а при использовании приспособлений — для фасонного точения, фрезерной обработки, нарезания резьбы и др.

Особенности

Револьверная голова H12 горизонтального типа на 12 позиций инструментов.

Компактность конструкции и высокая долговечность, подходит для резания на тяжёлых режимах. Высокая скорость вращения и плавный зажим/разжим инструментального диска для оптимизации эффективности производства. Особенно подходит для производства автомобильных компонентов, как например, тормозного диска, ступицы колеса, поворотного кулака и др.

Габаритные размеры

Ширина х Глубина	2 700 х 4 000 мм
Высота	4 050 мм

Вес станка

21 000 кг

Стандартная комплектация

Полная защита зоны обработки
Ручной 4-х кулачковый патрон (VL-100)
Гидравлическое устройство
Мягкие кулачки для гидравлического патрона
Система автоматической смазки
Теплообменник для электрошкафа
Защитное стекло передней двери
Педаль для зажима/разжима гидравлического патрона
Освещение рабочей зоны
Лампа индикации статуса работы станка трёхцветная
Подача СОЖ через шпиндель
Система охлаждения и система смыва стружки со стола
Ящик с набором ручного инструмента для обслуживания станка
Выравнивающие элементы
Конвейер для стружки
Тележка для стружки
Индексация шпинделя
Счётчик деталей
Документация на станок

Опции

Увеличение мощности шпинделя
Гидравлический патрон и вращающийся цилиндр
Кондиционер для электрошкафа
Автоматическая дверь (автоматическое открытие/закрытие главной двери)
Трансформатор
Отделитель СОЖ от масла (дискового типа)
Уловитель масляного тумана
Дисплей счётчика кол-ва деталей
Инструменты для двустороннего резания
Устройство предварительной настройки инструмента
Двухступенчатая коробка передач для двигателя шпинделя
Регулирование зажима шпинделя
Датчик положения шпинделя
Держатель инструмента
Подача СОЖ под высоким давлением через револьверную голову
Конвейер для удаления стружки (скребкого типа)
Система ЧПУ Fanuc 31i
Система диалогового программирования Manual guide i
Сертификат CE
Инструмент
Оснастка и крепёж
Инжиниринг «под ключ»
Датчик линейных перемещений на оси X/Z
