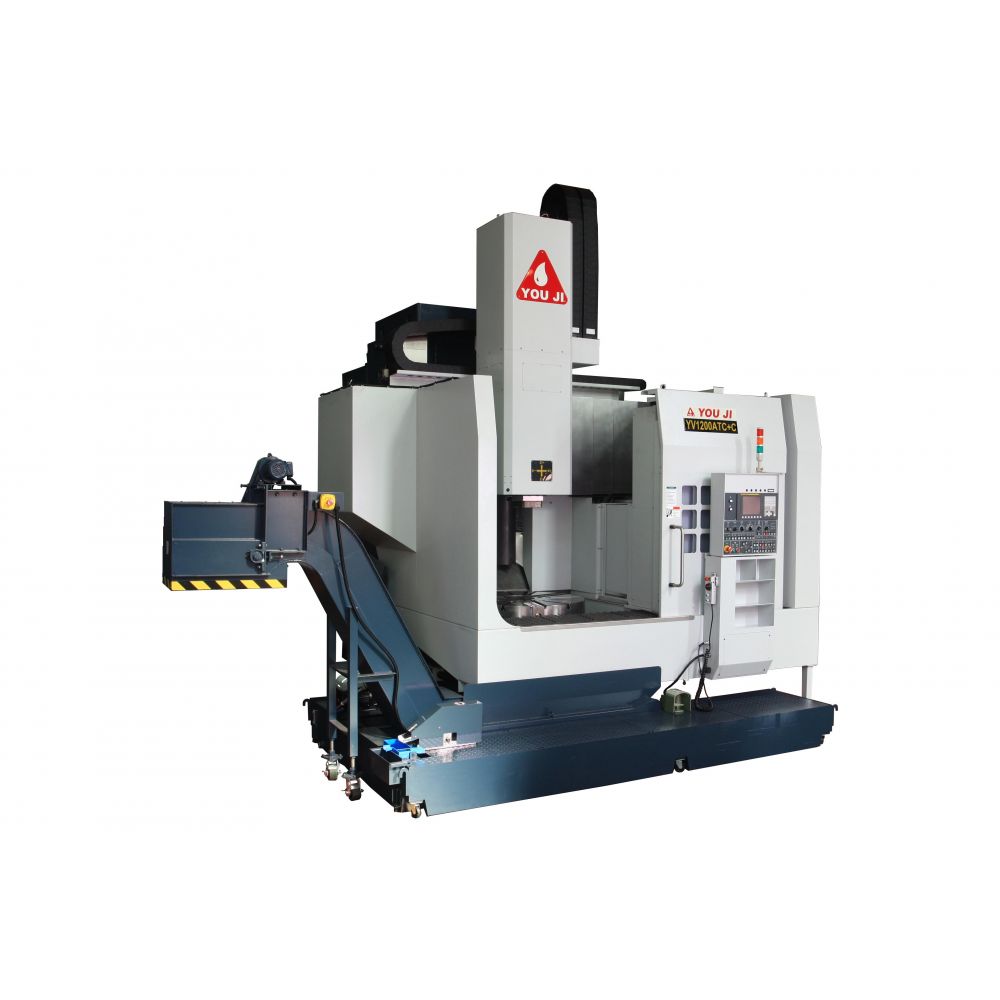

    Вертикальный токарный обрабатывающий центр с ЧПУ YOU JI

    YOU JI YV-1200ATC

    Вертикальный токарный обрабатывающий центр с ЧПУ YOU JI

     Вертикальные токарные станки You Ji серии YV обладают следующими особенностями конструкции:

    • компоновочная схема с траверсой и ползуном;
    • в опоре шпинделя (планшайбы) один подшипник с перекрещивающимися роликами производства TIMKEN;
    • двухступенчатый планетарный редуктор производства ZF в приводе гланого движения;
    • направляющие скольжения по осям;
    • три основных вида инструментальной системы пятиместная револьверная головка или магазин, при возможности выбора, обычный/приводной инструмент.
    Cкачать каталог

    Технические характеристики



    YV1200

    Стандартная спецификация

    Единица

    A

    ATC

    ATC+C

    Габариты

    Диаметр стола

    мм

    Ф1250

    Ф1250

    Ф1250

    Макс. диаметр заготовки

    мм

    Ф1600

    Ф1600

    Ф1600

    Макс. диаметр резки

    мм

    Ф1350

    Ф1350

    Ф1350

    Макс. высота заготовки

    мм

    Ф1200

    Ф1200

    Ф1200

    Макс. нагрузка на стол

    кг

    5000

    5000

    5000

    Перемещения

    Горизонтальный ход суппорта (ось Х)

    мм

    -100,

    +1230

    -100,

    +875

    -100,

    +875

    Вертикальный ход толкателя (ось Z)

    мм

    900

    900

    900

    Вертикальный ход траверсы


    мм

    750

    750

    750

    Шпиндель

    Скорость стола

    низкая

    Об/мин

    1-140

    1-140

    1-140

    высокая

    Об/мин

    140-350

    140-350

    140-350

    Скорость шпинделя

    низкая

    Об/мин

    -

    -

    2-1200

    высокая

    Об/мин

    -

    -

    1200-2400

    Макс. крут. момент стола

    Нм

    (кгс*м)

    8,185 (835)

    8,185 (835)

    8,185 (835)

    Скорость подачи

    Быстрое перемещение суппорта (ось Х)

    м/мин

    12

    Быстрое перемещение толкателя (ось Z)

    м/мин

    10

    Скорость рабочей подачи


    мм/мин

    1-2000

    Скорость ручной подачи


    м/мин

    1-6

    Смена инструмента (ATC)

    Количество инструмента

    шт

    -

    12

    16

    Тип хвостов. инструмента


    -

    7/24 конус BT-50

    Макс. размер инструмента

    мм

    -

    380

    Макс. вес инструмента

    кг

    50

    Макс. загрузка ATC

    кг


    360

    Время смены инструмента

    сек

    5

    40

    Револьверная головка

    Револ. головка типа (ATC)


    5 поз.

    -

    -

    Квадратная оправка


    □32x32(ø63)

    -

    -

    Управление ЧПУ                                                                   FANC 0i-T

    Двигатели

    Двигатель шпинделя

    кВт

    37/45(α40)

    Двигатель шпинделя 2

    кВт

    -

    -

    7.5/11(α8)

    Серводвигатель оси Х

    кВт

    7 (α30i)

    Серводвигатель оси Z

    кВт

    6 (α40iß)

    Серводвигатель оси CF

    кВт

    -

    -

    7 (α30i)

    Двигатель системы СОЖ

    кВт

    1,5

    Полная мощность

    кВА

    85

    Емкость бака

    Гидравлический бак

    л

    130

    Бак СОЖ

    л

    570

    Бак для смазки

    л

    4,6

    Габариты

    Д х Ш

    мм

    4600 х 5300

    Высота

    мм

    5300

    5400

    Масса

    кг

    22000

    23000

    Точность

    Оси  X и Z


    P: ±0.007/500, Ps: ±0.005

    Габариты

    Д х Ш

    мм

    4600 х 5300

    Высота

    мм

    5300

    5400

    Масса

    кг

    22000

    23000

    Контроллер  FANUC 0i-TF Plus

    Ручной патрон 4 кулачковый

    YV1200 (49”)

    YV1600 (63”)

    Двухскоростная коробка передач

    Гидравлический блок

    Блок охлаждения

    Автоматический сброс давления

    система смазки

    Кондиционер для электрического шкафа

    Конвейер для стружки и ковш для стружки

    Рабочая лампа

    5 позиционная револьверная головка (серия А)

    Магазин инструментов на 12 позиций (Серия ATC)

    Магазин инструментов на 16 позиций (Серия ATC+C)

    Ящик с инструментами

    Руководство по эксплуатации

    Полностью закрытая кабина

    Контроллер FANUC 31i

    Контроллер SIEMENS 840D

    Предустановщик инструмента

    Линейные шкалы по осям X и Z

    Гидравлический патрон с 3/4/6 кулачками

    Зонд для заготовки

    Бумажный фильтр

    Шлифовальная насадка

    Маслоотделитель

    Трансформатор

    Полностью закрытая кабина

    Подвесное управление

    Магазин инструментов

    на 24, 32, 48, 60+ позиций

    Задняя бабка

    Охлаждающая жидкость через систему шпинделя (12 бар)

    Автоматическая машина для смены поддонов

    Держатель токарного инструмента с двойным контактом

    Система контроля машины

    Охладитель охлаждающей жидкости
