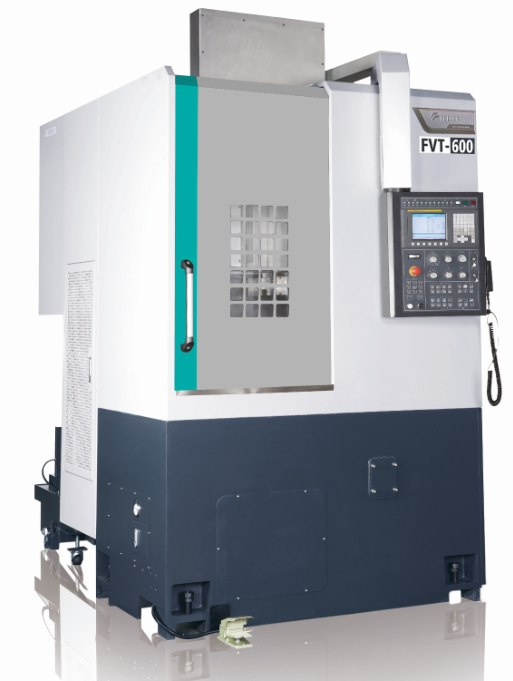

Вертикальный токарный обрабатывающий центр с ЧПУ FEELER
FEELER FVT-600(MC)
Макс. диаметр точения - 600 мм
Макс. диаметр устанавливаемой детали - 710 мм
Макс. высота обрабатываемой детали - 650 мм
Перемещения по осям X/Z - 305/650 мм
Скорость вращения шпинделя - 2000 об/мин
8- позиционная револьверная голова (12 поз. - опция)
Конус шпинделя: A2-11
Система ЧПУ - Fanuc 0i-TF
Технические характеристики
Рабочая зона
| Макс. диаметр устанавливаемой заготовки | Ø 710 мм |
| Макс. диаметр точения | Ø 600 мм |
| Макс. высота обрабатываемой детали | 650 мм |
| Максимальная длина обрабатываемой детали | 650 мм (585 мм - опция) |
| Максимальный вес заготовки | 1000 кг |
Перемещения
| Перемещение по оси X | 305 мм (270 мм -опция) |
| Перемещение по оси Z | 650 мм |
| Ускоренные перемещения по оси X | 20 м/мин |
| Ускоренные перемещения по оси Z | 24 м/мин |
Шпиндель
| Количество шпинделей | 1 |
| Конус шпинделя (DIN55026) | A2-11 |
| Диаметр патрона | 380 мм |
| Диаметр отверстия шпинделя | Ø57 мм |
| Максимальная частота вращения шпинделя | 2000 об/мин |
| Модель двигателя | aP40 / 6 000 |
| Поперечное сечение ползуна | - |
Револьверная голова
| Количество револьверных голов | 1 |
| Тип | BMT-85 |
| Количество инструментов | 8 (12 - опция) |
| Сечение хвостовика квадратного инструмента | 32 мм (25 мм - опция) |
| Сечение осевого инструмента | Ø50 |
| Время смены инструмента | 1.85 с |
| Скорость вращения приводных инструментов | 4000 об/мин (МС) |
Параметры мощности
| Мощность двигателя шпинделя (пост./ 30 мин) | 18,5 / 22 кВт |
| Мощность двигателей осей Х / Z, кВт | 3 / 4 кВт |
| Мощность двигателя привода инструмента | 3.7 / 5.5 кВт (MC) |
| Общая потребляемая мощность | 35 кВА |
Система ЧПУ
| Система ЧПУ | FANUC 0i-TF |
Габаритные размеры
| Габаритные размеры (Д х Ш х В) | 3400 x 1800 x 3450 мм |
Вес станка
| Вес станка | 9000 кг |
Вертикальные токарные обрабатывающие центры с ЧПУ FEELER серии FVT
FVT - 450 / 600(MC) / 1000(MC) / 1600
- Высокопроизводительные вертикальные токарные центры для жёстких режимов резания
- Большая удобная зона обработки при компактной конструкции станка
- Оптимальное решение для обработки крупногабаритных тяжелых и объёмных деталей
- Максимальный диаметр обработки до Ø1 600 мм и высота обрабатываемой детали до 1 200 мм, максимальный вес заготовки составляет до 8 000 кг
- Мощность двигателя шпинделя составляет до 60 кВт
Стандартная комплектация
| Система ЧПУ Fanuc 0i-TF |
| Шпиндель с клиноременной передачей |
| З-кулачковый ручной патрон без сквозного отверстия |
| Кулачки мягкие (3 комплект) и твердые (1 комплект) |
| 12-позиционная револьверная голова BMT-85 |
| Автоматическая смазка направляющих и ШВП |
| Полная кабинетная защита, освещение рабочей зоны |
| Линейные направляющие по всем осям |
| Система подачи СОЖ, помпа 4 бар |
| Транспортер для стружки без тележки |
| Теплообменник электрошкафа |
Опции
| 3-кулачковый гидравлический патрон |
| Система подачи СОЖ 30 бар с системой фильтрации |
| Тележка для стружки |
| Двойной резцедержатель для точения тормозных дисков |
| Ось С +12-позиционная револьверная голова VDI-40 Ø25мм |
| Устройство привязки инструмента вручную |
| 2-ступенчатое усилие зажима программируемое М-функцией |
| 2-х или 3-х цветная сигнальная лампа рабочего состояния |
| Уловитель масляного тумана |
| Маслоотделитель |
| Автоматическая дверь |
| Кондиционер электрического шкафа |
| Трансформатор 380В, 50Гц, З фазы |
