    Мультизадачный 5-ти осевой токарный обрабатывающий центр Quick-TECH с ЧПУ с фрезерным шпинделем

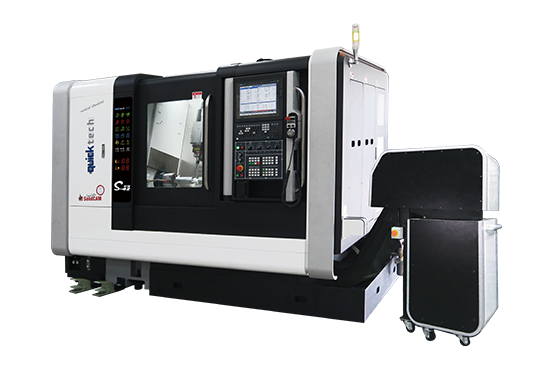

    Quick-TECH S42 ATM

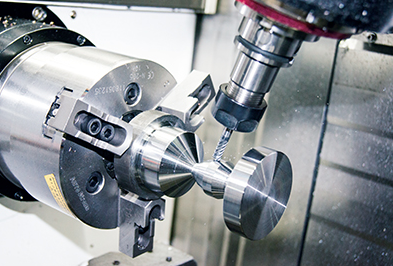

    Мультизадачный 5-ти осевой токарный обрабатывающий центр Quick-TECH с ЧПУ с фрезерным шпинделем
    Мультизадачный 5-ти осевой токарный обрабатывающий центр Quick-TECH с ЧПУ с фрезерным шпинделем
    Мультизадачный 5-ти осевой токарный обрабатывающий центр Quick-TECH с ЧПУ с фрезерным шпинделем
    Мультизадачный 5-ти осевой токарный обрабатывающий центр Quick-TECH с ЧПУ с фрезерным шпинделем
    • 1 наклонный фрезерный шпиндель - 2 шпинделя
    • Синхронизация обработки в 2-х шпинделях
    • Инструментальный магазин 24-поз. (36-поз. - опция)
    • Макс. диаметр, устанавливаемый над суппортом - 250 мм
    • Макс. диаметр обработки (основн. шпиндель) - 169 мм
    • Макс. диаметр обрабатываемого прутка - 42 мм
    • Наклон по оси B - 190° = ± 95° мм
    • 6-позиционный резцедержатель инструмента
    • Система ЧПУ Mitsubishi M830S / Fanuc
    Cкачать каталог

    Технические характеристики

    Рабочая зона

    Максимальный диаметр детали над станиной400 мм
    Максимальный диаметр детали над суппортом250 мм
    Максимальный диаметр обработки (шпиндель 1)169 мм
    Максимальная длина обработки (шпиндель 1)340 мм (наружн. обработка)  130 мм (осев. обработка)
    Максимальная длина обработки (шпиндель 2)230 мм (наружн. обработка)55 мм (осев. обработка)
    Количество шпинделей2
    Количество револьверных голов1

    Перемещения

    Перемещение по оси X1420 мм
    Перемещение по оси Y180 = ±40 мм
    Перемещение по оси Z1400 мм
    Перемещение по оси X2420 мм
    Перемещение по оси Y280 = ±40 мм
    Перемещение по оси Z2510 мм
    Перемещение по оси B 190° = ± 95° мм

    Шпиндель 1 (основной)

    Конус шпинделяISO (DIN) A2-5
    Диаметр патрона150 мм (KK5-173E42B / N-206A5)
    Отверстие в шпинделе43 мм
    Тип приводаАС шпинделя 11 кВт
    Макс. диаметр обрабатываемого прутка42 мм
    Максимальная частота вращения шпинделя6000 об/мин

    Шпиндель 2 (противошпиндель)

    Конус шпинделяISO (DIN) A2-5
    Диаметр патрона150 мм (KK5-173E42B / N-205A5)
    Отверстие в шпинделе33 мм
    Тип приводаМотор-шпиндель 3,7 кВт
    Макс. диаметр обрабатываемого прутка32 мм
    Максимальная частота вращения шпинделя6000 об/мин
    Опционально 1Пиноль с вращающимся центром
    Опционально 2Суппорт деталей (пневматический)

    Фрезерный / Инструментальный шпиндель

    Конус шпинделяHSK-T40
    Тип приводаМотор-шпиндель 10 кВт
    Максимальная частота вращения12000 об/мин
    Сила зажима инструмента290 кгс
    Сила разжима инструмента450~500 кгс
    Тип охлаждения при обработкеКольцевое

    Перемещения

    Перемещение по оси X1420 мм
    Перемещение по оси Y180 = ±40 мм
    Перемещение по оси Z1400 мм
    Перемещение по оси X2420 мм
    Перемещение по оси Y280 = ±40 мм
    Перемещение по оси Z2510 мм

    Ось B

    Угол поворота190° = ± 95°
    Повторяемость0.002°
    Двигатель1.0 кВт (AC Servo)

    Система смены инструмента / Инструментальный магазин

    Количество позиций инструмента24 позиции (36  позиций - опция)
    КонусHSK-T40
    Максимальный диаметр инструмента
    		Ø 55 мм (Ø 80 мм, при свободной соседней ячейке)
    Максимальный вес инструмента
    		3 кг
    Максимальная длина инструмента100 мм (от торца шпинделя)
    Время смены инструмента
    		2.5 сек
    Двигатель0.75 кВт (AC Servo)

    Линейный держатель инструмента

    Размер хвостовика в держателе
    		ER20 / Ø 20 мм
    Количество позиций
    		6 позиций

    Параметры мощности

    Мощности сервомоторов по осям X1/Y1/Z1
    		2.2 / 1.5 / 2.2 кВт
    Мощности сервомоторов по осям X2/Y2/Z2
    		2.2 / 1.5 / 2.2 кВт

    Система ЧПУ

    Система ЧПУMitsubishi M830S / (FANUC - опция)

     Габаритные размеры

    Габаритные размеры (Д х Ш х В)
    		3800 (с конвейером) / 2900  x 2200  x 2050 мм

    Вес станка

    Вес станка
    		4350 кг
