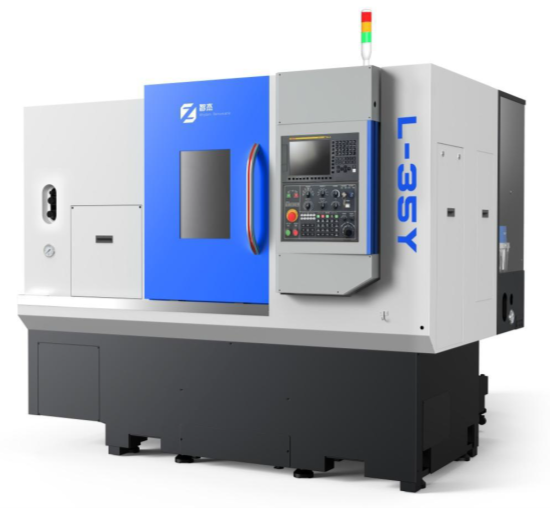

SHUTE SMART L-35Y
L-35Y
- Станки данной серии характеризуются высокой функциональностью, компактными размерами, эргономичным внешним видом, простотой в эксплуатации и удобным обслуживанием.
- Корпус станины, коробка шпинделя и другие несущие узлы, изготовлены из чугуна марки Meehanite.
- Все отливки подвергаются длительному естественному старению и второй обработке вибрационным старением перед чистовой обработкой, чтобы устранить внутренние остаточные напряжения в отливках и обеспечить длительную и стабильную точность станка.
- Каждая ось подачи сервопривода оснащена высокоскоростным бесшумным шариковым винтом, а эластичная муфта подключена напрямую, что обеспечивает высокую скорость перемещения, низкий уровень шума, высокую точность позиционирования.
Перемещения
- Скорость перемещения ось X, м/мин
- 30
- Перемещение по оси Х, мм
- 200
- Перемещение по оси Y, мм
- 100
- Перемещение по оси Z, мм
- 400
- Перемещение по оси С, °
- 360
- Скорость перемещения ось Y, м/мин
- 10
- Скорость перемещения ось Z, м/мин
- 30
- Скорость перемещения ось B, м/мин
- 30
Возможности обработки
- Диаметр вращения над станиной, мм
- 520
- Максимальный диаметр обработки, мм
- 300
- Максимальная длина обработки, мм
- 330
- Диаметр обрабатываемого прутка, мм
- 63
Шпиндель
- Скорость вращения шпинделя, об/мин
- 4000
- Мощность двигателя главного шпинделя, кВт
- 11/15
- Присоединительный размер, ASA
- A2-6
- Диаметр отверстия в шпинделе, мм
- 52
- Минимальный угол индексации (ось С), °
- 0.001
- Гидравлический патрон, "
- 8
Револьверная головка
- Количество инструментов, шт
- 24
- Система приводного инструмента,
- BMT45
- Скорость вращения приводного инструмента, об/мин
- 4000
- Мощность двигателя приводного инструмента, кВт
- 2.7
Система ЧПУ
- Система ЧПУ,
- Fanuc 0i PLUS
Источник питания
- Потребляемая мощность, кВт
- 30
Габариты станка
- Длинна, мм
- 2530
- Ширина, мм
- 1770
- Высота, мм
- 1990
Вес станка, кг
- Масса, кг
- 3800
- FANUC 0i TF-plus
- Устройство автоматической смазки
- Комплект инструмента для обслуживания
- Резервуар СОЖ с поддоном для стружки
- Стандартная система СОЖ
- Комплект выравнивающих опор
- Сигнальная лампа (красный, желтый, зеленый)
- Кабинетная защита станка
- Освещение рабочей зоны
- Приводной инструмент осевой – 2 шт
- Приводной инструмент радиальный – 2 шт
- Внешний держатель инструмента – 3 шт.
- Расточной держатель инструмента – 4 шт
