DOOSAN

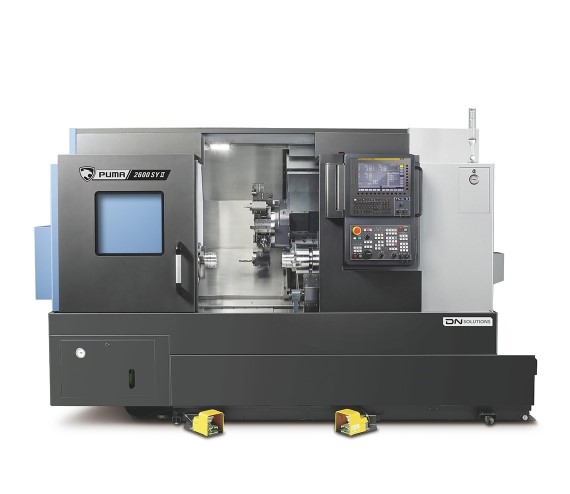

PUMA 2600SY

Токарные станки DOOSAN PUMA 2600 – лучший выбор для тех, кому нужна проверенная производительность.

Все станки этого модельного ряда обеспечивают высокую точность и повторяемость, обладают превосходными характеристиками производительности и надежностью.

Станки с коробчатой направляющей имеют 10-дюймовый патрон, рассчитаны на 76-миллиметровые прутки и могут быть со станинами длиной 755 мм и 1275 мм.

В модельном ряду отображаются 6 моделей, включая станки с удлиненной станиной, вспомогательный шпинделем, приводной механизм, осью С и Y.

Перемещения

Скорость перемещения ось X, м/мин: 30
Перемещение по оси Х, мм: 260
Перемещение по оси Y, мм: 105
Перемещение по оси Z, мм: 830
Перемещение по оси С, °: 360
Скорость перемещения ось Y, м/мин: 10
Скорость перемещения ось Z, м/мин: 30
Скорость перемещения ось B, м/мин: 30

Возможности обработки

Диаметр вращения над станиной, мм: 780
Диаметр вращения над суппортом, мм: 630
Максимальный диаметр обработки, мм: 376
Максимальная длина обработки, мм: 760
Диаметр обрабатываемого прутка, мм: 76

Шпиндель

Скорость вращения шпинделя, об/мин: 3500
Мощность двигателя главного шпинделя, кВт: 22/18,5
Максимальный крутящий момент шпинделя, Нм: 239
Присоединительный размер, ASA: A2-8
Диаметр подшипника шпинделя, мм: 140
Диаметр отверстия в шпинделе, мм: 86
Минимальный угол индексации (ось С), °: 0.001
Гидравлический патрон, ": 10

Контр шпиндель

Скорость вращения контр шпинделя, об/мин: 4500
Мощность двигателя контр шпинделя, кВт: 7.5/5.5
Присоединительный размер конт шпиндель, ASA: А2-5
Диаметр подшипника контр шпинделя, мм: 90
Диаметр отверстия в контр шпинделе, мм: 62
Минимальный угол индексации (ось С), °: 0.001
Гидравлический патрон контр шпиндель, ": 8

Револьверная головка

Количество инструментов, шт: 12
Размер инструмента квадратный хвостовик, мм: 25
Размер инструмента круглый хвостовик, мм: 50
Время смены инструмента, ": 0.15
Система приводного инструмента,: BMT65
Скорость вращения приводного инструмента, об/мин: 5000
Мощность двигателя приводного инструмента, кВт: 5.5

Система ЧПУ

Система ЧПУ,: Fanuc 0i PLUS

Источник питания

Потребляемая мощность, кВт: 54.55

Габариты станка

Длинна, мм: 3600
Ширина, мм: 1863
Высота, мм: 2163

Вес станка, кг

Масса, кг: 6450

• 10" гидравлический патрон
• Револьверная головка ВМТ65, 12 позиций
• ВМТ75 держатель электроинструмента осевой/радиальный
• конвейер для стружки
• коробчатая направляющая
• гидравлический блок питания
• бесконтактные датчики контроля зажима патрона
• система подачи СОЖ
• интегрированная наклонная станина 30°
• набор инструментов (держатели инструментов и расточная втулка)
• полностью закрытая кабина (защита от стружки и охлаждающей жидкости)
• система автоматической смазки
• сигнальная лампа (желтый, красный, зеленый)
• ножной переключатель
• комплект инструмента для обслуживания
• держатель для фрезерования по оси X/Z
• блокировка передней двери
• комплект выравнивающих опор
