DOOSAN

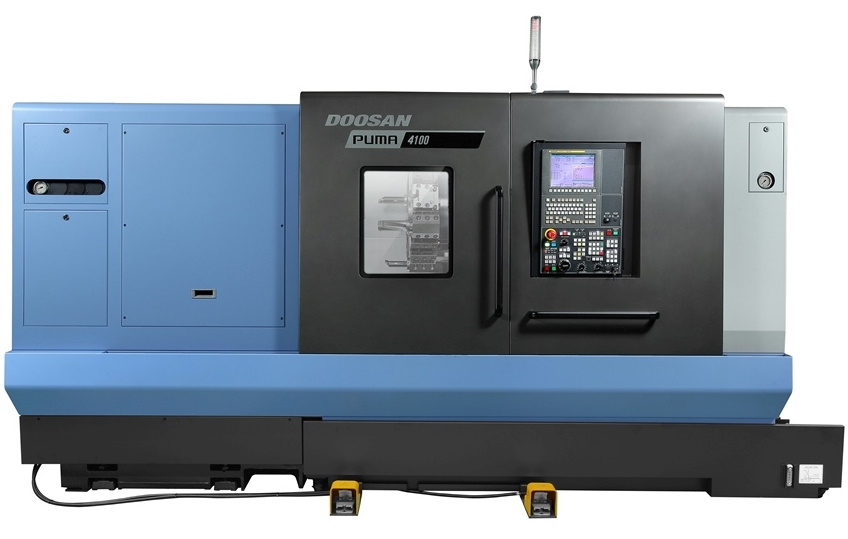

PUMA 4100XLA

Серия токарных станков Doosan Machine Tools PUMA 4100

Новая серия DOOSAN (Дусан) PUMA 4100 пришла на смену легендарной линейке PUMA 400 и снабжена функциями повышенной производительности для тех, кто ищет новый технологический прорыв в токарной обработке.

Puma 4100 – это мощные, усиленные и надежные токарные станки, оснащенные передовыми высокоскоростными шпинделями, револьверами с сервоприводом и коробчатой направляющей для обеспечения повышенной жесткости и превосходной производительности.

Эти токарные станки имеют большие варианты размеров патрона (12, 15 и 21 дюймов) и рассчитаны на прутки диаметром от 102 мм до 165 мм.

Токарные станки Puma 4100 могут быть оборудованы удлиненной станиной и приводным инструментом, осями C,Y,Z. Станки PUMA 4100 LM – кроме функции фрезерования позволяет обрабатывать заготовки значительной длины.

Возможности обработки

Диаметр вращения над станиной, мм: 770
Диаметр вращения над суппортом, мм: 590
Максимальный диаметр обработки, мм: 550
Максимальная длина обработки, мм: 3152
Диаметр обрабатываемого прутка, мм: 102

Перемещения

Перемещение по оси Х, мм: 352
Перемещение по оси Z, мм: 3180
Скорость перемещения ось X, м/мин: 16
Скорость перемещения ось Z, м/мин: 20

Шпиндель

Скорость вращения шпинделя, об/мин: 3000
Мощность двигателя главного шпинделя, кВт: 35/26/22
Максимальный крутящий момент шпинделя, Нм: 1584
Присоединительный размер, ASA: A2-11
Диаметр подшипника шпинделя, мм: 160
Диаметр отверстия в шпинделе, мм: 115
Гидравлический патрон, ": 12

Револьверная головка

Количество инструментов, шт: 12
Размер инструмента квадратный хвостовик, мм: 32
Размер инструмента круглый хвостовик, мм: 60
Время смены инструмента, ": 0.25

Задняя бабка

Конус пиноли, MT: 6
Перемещение задней бабки, мм: 3070
Диаметр пиноли задней бабки, мм: 120
Ход пиноли задней бабки, мм: 120

Система ЧПУ

Система ЧПУ,: Fanuc 0i PLUS

Источник питания

Потребляемая мощность, кВт: 42.25

Габариты станка

Длинна, мм: 7024
Ширина, мм: 2276
Высота, мм: 2335

Вес станка, кг

Масса, кг: 11900

гидравлический патрон
пиноль задней бабки
бесконтактные датчики контроля зажима патрона
коробчатая направляющая
гидравлический блок питания
система подачи СОЖ
интегрированная наклонная станина 30°
набор инструментов (держатели инструментов и расточная втулка)
полностью закрытая кабина (защита от стружки и охлаждающей жидкости)
система автоматической смазки
сигнальная лампа (желтый, красный, зеленый)
ножной переключатель
комплект инструмента для обслуживания
держатель для фрезерования по оси X/Z
блокировка передней двери
комплект выравнивающих опор
