DOOSAN

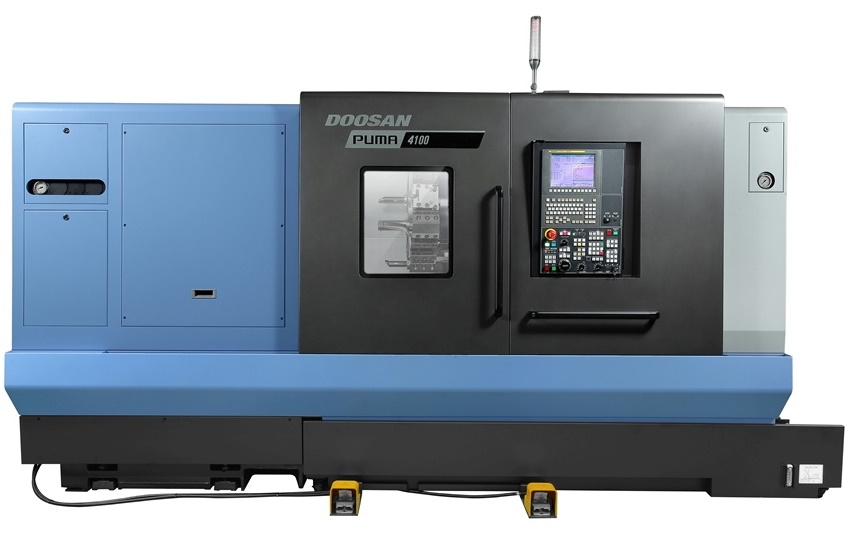

PUMA 4100MA
Серия токарных станков Doosan Machine Tools PUMA 4100
Новая серия DOOSAN (Дусан) PUMA 4100 пришла на смену легендарной линейке PUMA 400 и снабжена функциями повышенной производительности для тех, кто ищет новый технологический прорыв в токарной обработке.
Puma 4100 – это мощные, усиленные и надежные токарные станки, оснащенные передовыми высокоскоростными шпинделями, револьверами с сервоприводом и коробчатой направляющей для обеспечения повышенной жесткости и превосходной производительности.
Эти токарные станки имеют большие варианты размеров патрона (12, 15 и 21 дюймов) и рассчитаны на прутки диаметром от 102 мм до 165 мм.
Токарные станки Puma 4100 могут быть оборудованы удлиненной станиной и приводным инструментом, осями C,Y,Z. Станки PUMA 4100 LM – кроме функции фрезерования позволяет обрабатывать заготовки значительной длины.
Возможности обработки
- Диаметр вращения над станиной, мм
- 790
- Диаметр вращения над суппортом, мм
- 590
- Максимальный диаметр обработки, мм
- 550
- Максимальная длина обработки, мм
- 1010
- Диаметр обрабатываемого прутка, мм
- 102
Перемещения
- Перемещение по оси Х, мм
- 352
- Перемещение по оси Z, мм
- 1105
- Перемещение по оси С, °
- 360
- Скорость перемещения ось X, м/мин
- 16
- Скорость перемещения ось Z, м/мин
- 20
Шпиндель
- Скорость вращения шпинделя, об/мин
- 3000
- Мощность двигателя главного шпинделя, кВт
- 37/30/22
- Максимальный крутящий момент шпинделя, Нм
- 1025
- Присоединительный размер, ASA
- A2-11
- Диаметр подшипника шпинделя, мм
- 160
- Диаметр отверстия в шпинделе, мм
- 115
- Минимальный угол индексации (ось С), °
- 0.001
- Гидравлический патрон, "
- 12
Револьверная головка
- Количество инструментов, шт
- 12
- Размер инструмента квадратный хвостовик, мм
- 25
- Размер инструмента круглый хвостовик, мм
- 60
- Время смены инструмента, "
- 0.25
- Система приводного инструмента,
- BMT75
- Скорость вращения приводного инструмента, об/мин
- 4000
- Мощность двигателя приводного инструмента, кВт
- 7.5
Задняя бабка
- Конус пиноли, MT
- 6
- Перемещение задней бабки, мм
- 1000
- Диаметр пиноли задней бабки, мм
- 120
- Ход пиноли задней бабки, мм
- 120
Система ЧПУ
- Система ЧПУ,
- Fanuc 0i PLUS
Источник питания
- Потребляемая мощность, кВт
- 43.19
Габариты станка
- Длинна, мм
- 4654
- Ширина, мм
- 2056
- Высота, мм
- 2194
Вес станка, кг
- Масса, кг
- 9600
- гидравлический патрон
- пиноль задней бабки
- бесконтактные датчики контроля зажима патрона
- коробчатая направляющая
- гидравлический блок питания
- система подачи СОЖ
- интегрированная наклонная станина 30°
- набор инструментов (держатели инструментов и расточная втулка)
- полностью закрытая кабина (защита от стружки и охлаждающей жидкости)
- система автоматической смазки
- сигнальная лампа (желтый, красный, зеленый)
- ножной переключатель
- комплект инструмента для обслуживания
- держатель для фрезерования по оси X/Z
- блокировка передней двери
- комплект выравнивающих опор
