DOOSAN

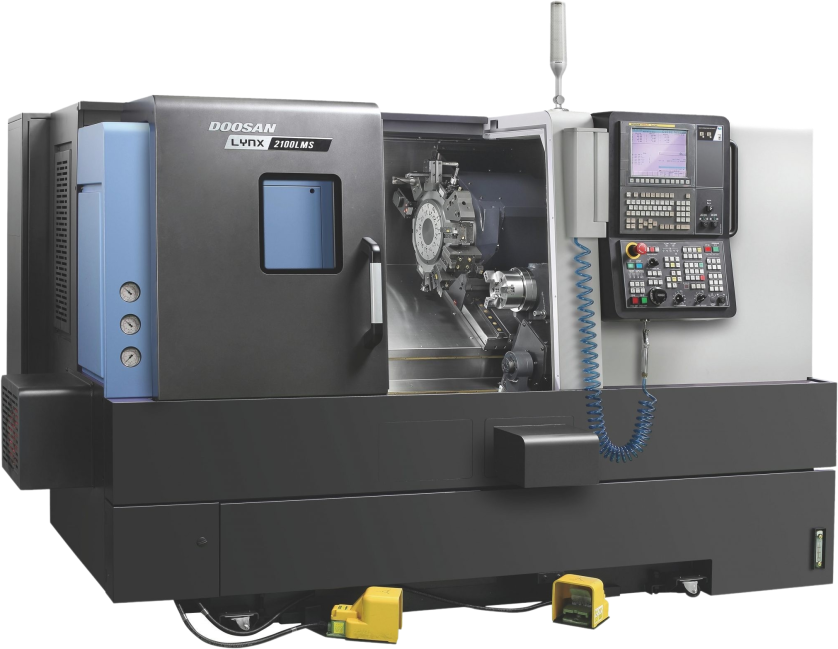

Lynx 2100LMSA
Новые токарные станки Doosan Lynx 2100
Высокая производительность станков Lynx 2100 достигается благодаря технологии высокоскоростного шпинделя (с высоким крутящим моментом), быстрой индексации револьверной головки с сервоприводом и использования роликовых направляющих с повышенной жесткостью.
Возможности обработки
- Диаметр вращения над станиной, мм
- 600
- Диаметр вращения над суппортом, мм
- 400
- Максимальный диаметр обработки, мм
- 300
- Максимальная длина обработки, мм
- 510
- Диаметр обрабатываемого прутка, мм
- 51
Перемещения
- Перемещение по оси Х, мм
- 205
- Перемещение по оси Z, мм
- 560
- Перемещение по оси С, °
- 360
- Скорость перемещения ось X, м/мин
- 30
- Скорость перемещения ось Z, м/мин
- 36
Шпиндель
- Скорость вращения шпинделя, об/мин
- 6000
- Мощность двигателя главного шпинделя, кВт
- 15/11
- Максимальный крутящий момент шпинделя, Нм
- 127
- Присоединительный размер, ASA
- A2-5
- Диаметр подшипника шпинделя, мм
- 90
- Минимальный угол индексации (ось С), °
- 0.001
- Гидравлический патрон, "
- 6
Контр шпиндель
- Скорость вращения контр шпинделя, об/мин
- 6000
- Мощность двигателя контр шпинделя, кВт
- 5,5/3,7
- Максимальный крутящий момент контр шпинделя, Нм
- 47
- Диаметр подшипника контр шпинделя, мм
- 75
- Минимальный угол индексации (ось С), °
- 0.001
Револьверная головка
- Количество инструментов, шт
- 12
- Размер инструмента квадратный хвостовик, мм
- 20
- Размер инструмента круглый хвостовик, мм
- 32
- Время смены инструмента, "
- 0.11
- Система приводного инструмента,
- BMT45
- Скорость вращения приводного инструмента, об/мин
- 6000
- Мощность двигателя приводного инструмента, кВт
- 3.7
Система ЧПУ
- Система ЧПУ,
- Fanuc 0i PLUS
Источник питания
- Потребляемая мощность, кВт
- 30.07
Габариты станка
- Длинна, мм
- 2805
- Ширина, мм
- 1595
- Высота, мм
- 1693
Вес станка, кг
- Масса, кг
- 3600
- 6" гидравлический патрон
- 12 поз. револьверная головка ВМТ45
- ВМТ45 держатель инструмента (осевой/радиальный)
- линейная направляющая
- гидравлический блок питания
- бесконтактные датчики контроля зажима патрона
- система подачи СОЖ
- интегрированная наклонная станина 30°
- набор инструментов (держатели инструментов и расточная втулка)
- полностью закрытая кабина (защита от стружки и охлаждающей жидкости)
- система автоматической смазки
- сигнальная лампа (желтый, красный, зеленый)
- ножной переключатель
- комплект инструмента для обслуживания
- держатель для фрезерования по оси X/Z
- блокировка передней двери
- комплект выравнивающих опор
- конвейер для стружки
