DOOSAN

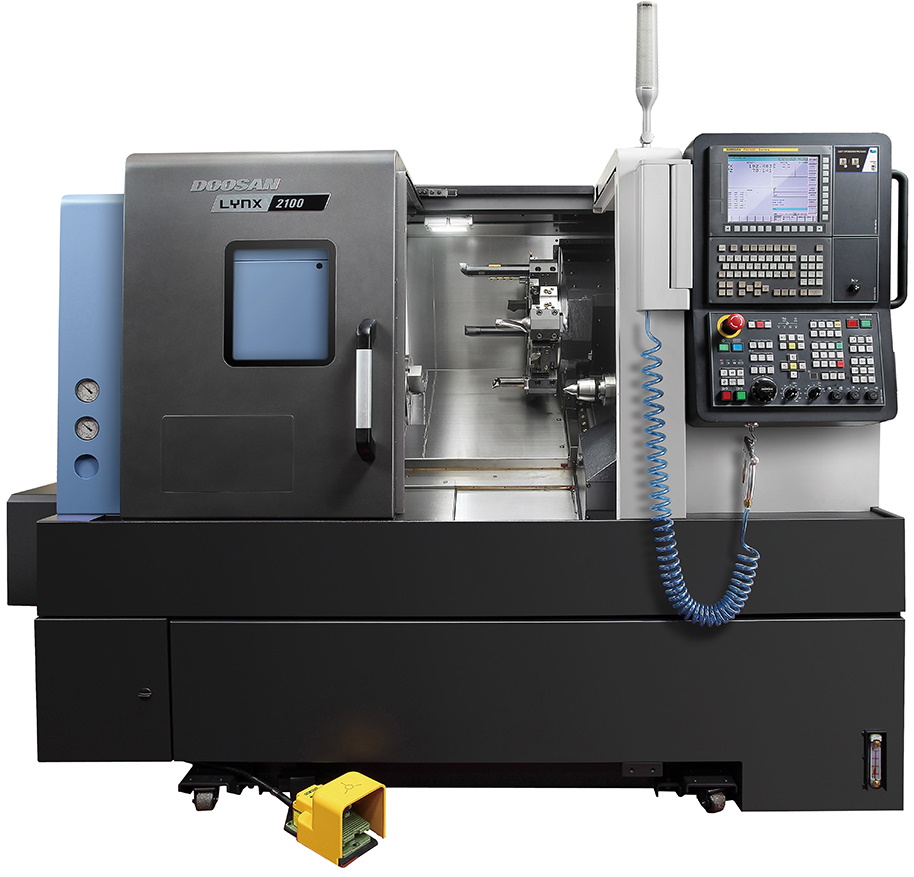

Lynx 2100LMA

Новые токарные станки Doosan Lynx 2100

Высокая производительность станков Lynx 2100 достигается благодаря технологии высокоскоростного шпинделя (с высоким крутящим моментом), быстрой индексации револьверной головки с сервоприводом и использования роликовых направляющих с повышенной жесткостью.

Возможности обработки

Диаметр вращения над станиной, мм: 600
Диаметр вращения над суппортом, мм: 400
Максимальный диаметр обработки, мм: 300
Максимальная длина обработки, мм: 510
Диаметр обрабатываемого прутка, мм: 51

Перемещения

Перемещение по оси Х, мм: 205
Перемещение по оси Z, мм: 560
Скорость перемещения ось X, м/мин: 30
Скорость перемещения ось Z, м/мин: 36

Шпиндель

Скорость вращения шпинделя, об/мин: 6000
Мощность двигателя главного шпинделя, кВт: 15/11
Максимальный крутящий момент шпинделя, Нм: 127
Присоединительный размер, ASA: A2-5
Диаметр подшипника шпинделя, мм: 90
Диаметр отверстия в шпинделе, мм: 61
Минимальный угол индексации (ось С), °: 0.001
Гидравлический патрон, ": 6

Револьверная головка

Количество инструментов, шт: 12
Размер инструмента квадратный хвостовик, мм: 20
Размер инструмента круглый хвостовик, мм: 32
Время смены инструмента, ": 0.11
Система приводного инструмента,: BMT45
Скорость вращения приводного инструмента, об/мин: 6000
Мощность двигателя приводного инструмента, кВт: 3.7

Задняя бабка

Конус пиноли, MT: 4
Перемещение задней бабки, мм: 360

Система ЧПУ

Система ЧПУ,: Fanuc 0i PLUS

Источник питания

Потребляемая мощность, кВт: 24.21

Габариты станка

Длинна, мм: 2540
Ширина, мм: 1595
Высота, мм: 1693

Вес станка, кг

Масса, кг: 3480
