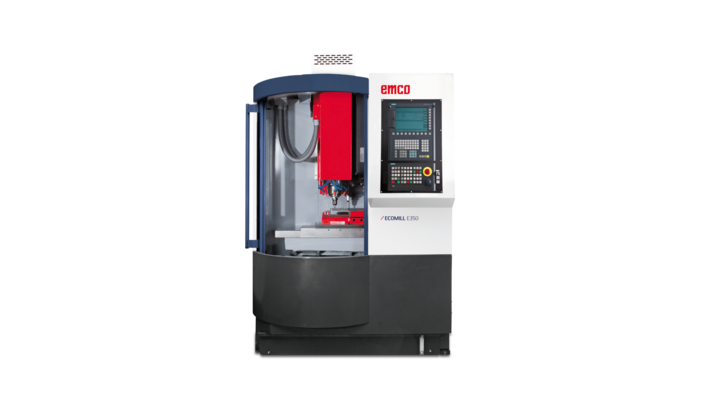

Вертикально-фрезерный станок с ЧПУ EmcoMill E350

Технические характеристики

Рабочая зона

Система смены инструмента

Фрезерный шпиндель

Система ЧПУ

Общие данные

Основные особенности

Станки EMCO серии EmcoMill предназначены для фрезерной обработки мелких и средних деталей. Благодаря шпинделю с высоким крутящим моментом и рассчитанному на высокую нагрузку столу станка, обрабатывающие центры серии EmcoMill наилучшим образом приспособлены для тяжелых режимов резания.

Ключевые моменты

• Высокая термостабильность и оптимальная точность обработки;
• Современные технологии управления от Siemens с программным обеспечением JobShop;
• Привлекательное соотношение «цена-качество»;
• Высочайшее европейское качество – Сделано в центре Европы!

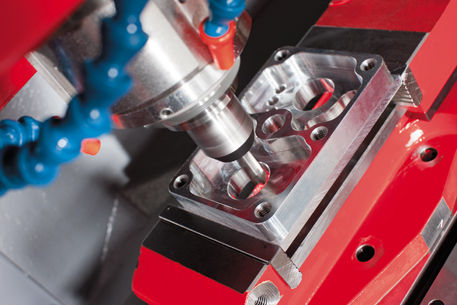

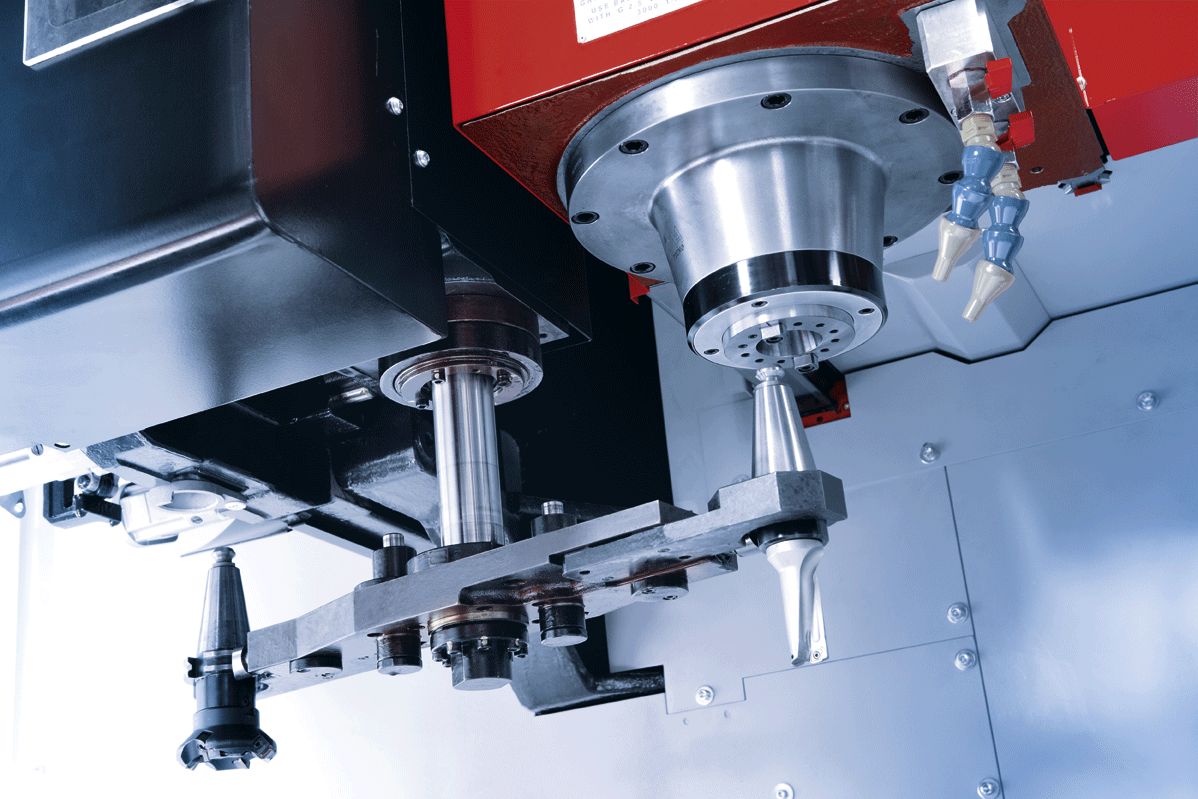

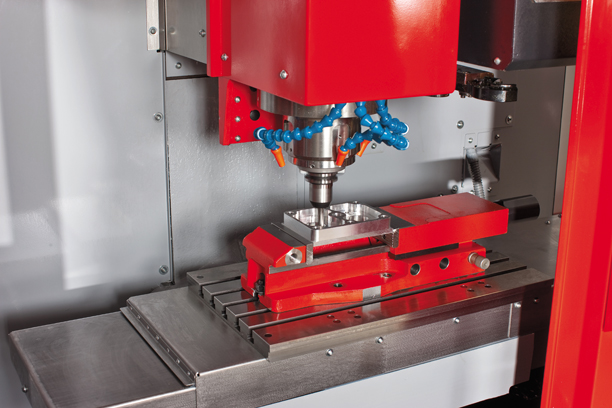

Процесс обработки EMCOMILL E350	Рабочая зона  EMCOMILL E350	Смена инструмента  EMCOMILL E350

Примеры использования

   Для небольших и средних партий

Кронштейн подъёмника выполнено из стали 42CM04	Фрезерная головка выполнено из закаленной стали	Образец выполнено из титанового сплава

Габаритные размеры / Рабочая зона

Стандартная комплектация

• Защита рабочей зоны;
• Сигнальная лампа;
• Подача СОЖ снаружи ;
• Транспортер для стружки;
• Пистолет СОЖ для удаления стружки;
• Пистолет пневматический (воздушный);
• Термостабилизация СОЖ;
• Обдув воздухом сквозь шпиндель;
• Интерфейс USB;
• Интерфейс Ethernet;
• Комплект инструмента для обслуживания станка.

Опции/Принадлежности

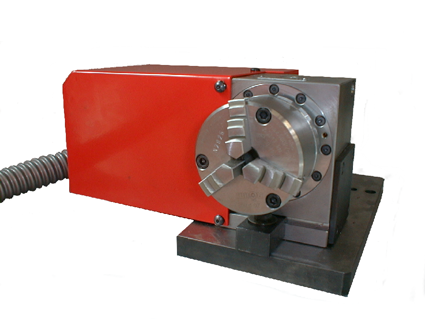

ДЕЛИТЕЛЬНОЕ УСТРОЙСТВО		ЭЛЕКТРОННЫЙ МАХОВИК
Имеется делительная головка, представляющая собой четвёртую ось.		Для перемещения осей станка вручную. Для установки нулевой точки и коррекции инструмента.

СИСТЕМА ИЗНОСА И ПОЛОМКИ ИНСТРУМЕНТА

Состояние инструмента контролируется путём вычисления нагрузки на каждом двигателе привода подачи.  Чрезвычайная нагрузка указывает износ или поломку инструмента. Слишком низкая нагрузка указывает на отсутствие инструмента.

Опции

• Подготовка станка к подключению поворотного или наклонно-поворотного стола;
• Устройство автоматической смены палет;
• Выносной ручной пульт управления (маховичок);
• Свободные M-функции;
• Безопасность при аварийном отключении электроэнергии;
• Озлаждение для электрошкафа;
• Маслоотделитель;
• Крыша рабочей зоны станка;
• Прямые измерительные системы по линейным осям X, Y, Z (оптические линейки);
• Подача сжатого воздуха в измерительные системы;
• Щуп для измерения детали;
• Лазерная система для измерения инструмента;
• Контроль поломки инструмента;
• Бумажный фильтр для СОЖ;
• Подача СОЖ сквозь шпиндель;
• Смыв стружки на стенах кабины;
• Трансформатор;
• Комплект быстроизнащивающихся запасных частей.

Версии

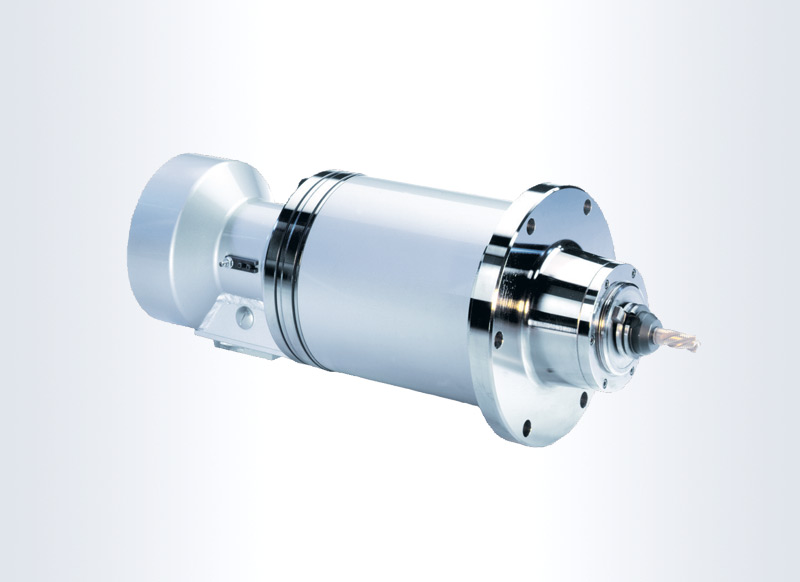

EMCOMILL E350 - 10 000 об/мин с механическим шпинделем	EMCOMILL E350 - 10 000 об/мин с мотор-шпинделем

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

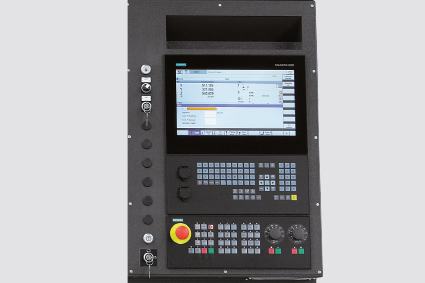

SINUMERIC 828D, ВКЛЮЧАЯ СИСТЕМУ ДИАЛОГОВОГО ПРОГРАММИРОВАНИЯ SHOPTURN

Исх. изображение и текст: Siemens.

Высокопроизводительная система ЧПУ для непревзойденной точности и скорости обработки. Привода и моторы SINUMERIK 828D и SINAMICS идеально подходят для наиболее продвинутых версий станков. Мощные функции ЧПУ в сочетании с уникальной 80-битной точностью NANOFP (80-битная точность с плавающей запятой от управления линейных перемещений до разрешения внутреннего энкодера), обеспечивающих наивысочайшую точность обработки детали за минимально короткое время. Благодаря гибкому языку системы ЧПУ и современной системе пошагового программирования SHOPTURN, с максимальной эффективностью могут программироваться и обрабатываться как отдельные детали, так и крупносерийные партии. Благодаря мощным кинематическим операциям преобразования и большому набору технологических циклов, SINUMERIK 828D также соответствует требованиям высокотехнологичному применению станка с приводным инструментом и контршпинделем.
