Технические характеристики
Рабочая зона
Перемещение по оси X
| 1200 мм |
| Перемещение по оси Y | 650 мм |
Перемещение по оси Z
| 600 мм |
Мин. расстояние между торцом шпинделя и столом
| 150 мм |
Макс. расстояние между торцом шпинделя и столом
| 700 м |
Тип направляющих
| коробчатые |
Шпиндель
Макс. частота вращения шпинделя
| 10000 об/мин (12000 об/мин - опция)
|
Конус шпинделя
| BT40
|
Внутренний диаметр подшипников
| 70 мм |
Тип привода
| ременный (прямой) |
Стол
Размер стола
| 1300 x 650 мм
|
Макс. нагрузка на стол
| 1200 кг |
T-образные пазы (количество х ширина х шаг)
| 5 x 18 x 120 мм
|
Подачи
Ускоренное перемещение по оси X
| 24 м/мин
|
Ускоренное перемещение по оси Y
| 24 м/мин
|
| Ускоренное перемещение по оси Z | 24 м/мин
|
Рабочая подача
| 12 м/мин
|
| Диаметр шарико-винтовых пар (X/Y/Z) | 45 / 45 / 45 мм
|
Система автоматической смены инструмента
Кол-во позиций инструментального магазина
| 24 (30 /32 - опция)
|
Макс. вес инструмента
| 7 кг |
| Макс. диаметр инструмента | 75 мм |
Макс. диаметр инструмента при свободных соседних позициях
| 150 мм |
Макс. длина инструмента
| 300 мм |
Тип смены инструмента
| "рука-манипулятор"
|
Двигатель
Мощность привода шпинделя (пост./30 мин.)
| 7.5/11 (15/18.5) кВт
|
Мощность осевых приводов
| 3 / 3 / 4 кВт
|
Мощность насоса для подачи СОЖ (50 Гц / 60 Гц)
| 0.75+1.27 кВт (1.01+1.73) кВт
|
Система ЧПУ
Габаритные размеры
Габаритные размеры (Д х Ш х В)
| 3100 x 2300 x 2800 мм
|
Вес станка
Стандартная комплектация
Система ЧПУ FANUC 0i-M + AICC II
|
| Интерфейс RJ-45 |
| Жёсткое нарезание резьбы |
| Теплообменник для электрического кабинета |
| 10.4'' цветной ЖК-монитор |
Система автоматической смазки направляющих
|
Система охлаждения шпинделя
|
| Продув шпинделя |
Система подачи СОЖ
|
Пистолет обмыва детали
|
Кабинетная защита рабочей зоны
|
Трёхцветная сигнальная лампа
|
Инструмент для установки и обслуживания
|
| Руководство по эксплуатации |
Опции
| Высокоскоростной шпиндель |
Оптические линейки (Heidenhain)
|
| 2-х ступенчатая коробка передач |
| Увеличение частоты вращения шпинделя |
Устройство для привязки и контроля износа инструмента
|
| Дополнительный кондиционер для электрического кабинета |
Увеличение мощности привода (пост./30 мин.) до 15/18,5 кВт
|
15'' цветной ЖК-монитор
|
| Подача СОЖ через шпиндель 20 бар |
| Отделитель масла от СОЖ |
| Уловитель масляного тумана |

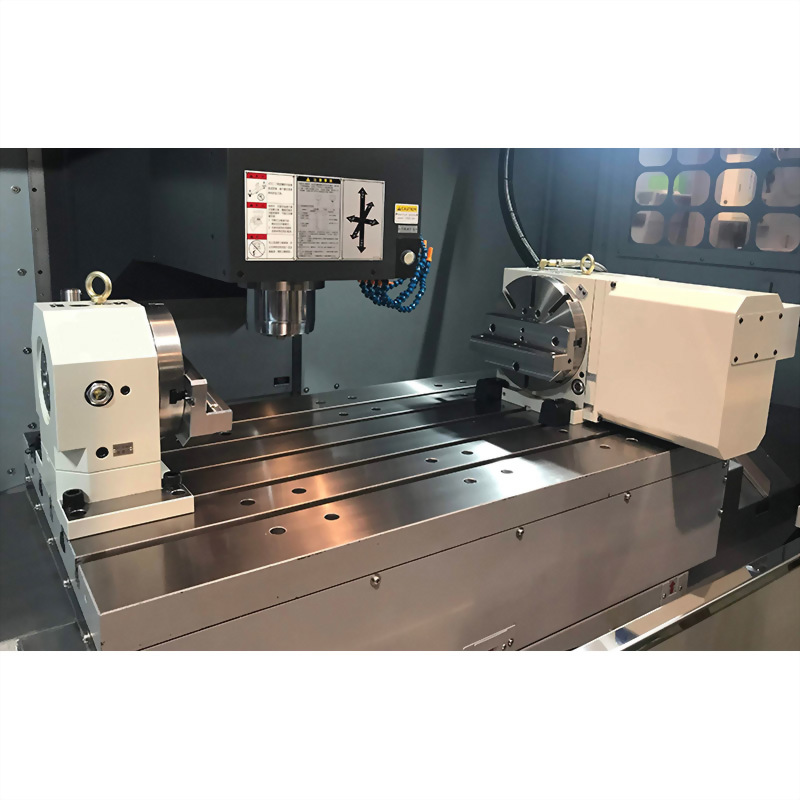

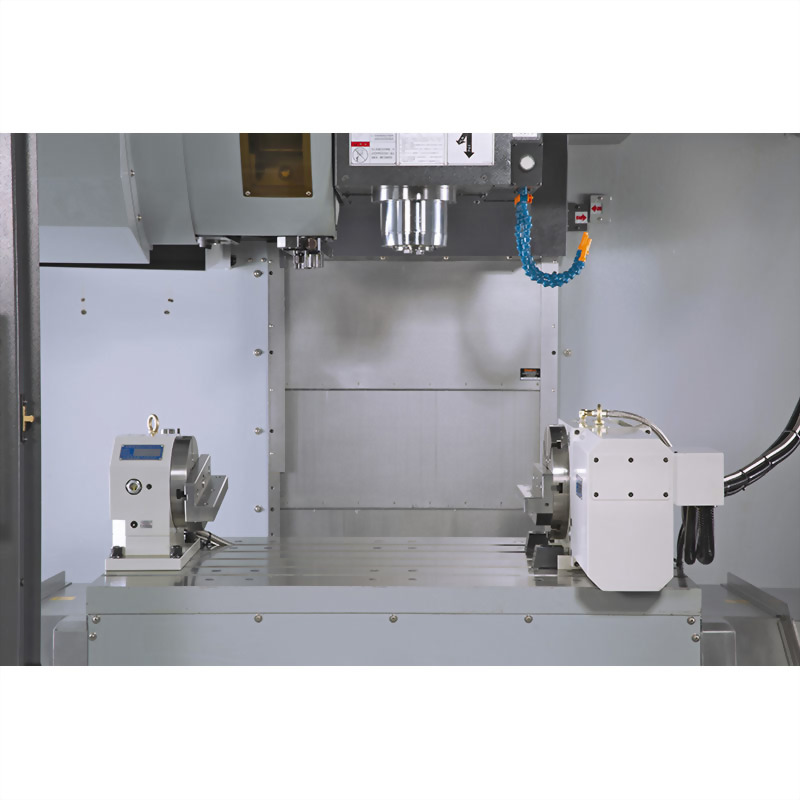

Поворотный стол для 4-х осевой обработки
|
Интерфейс для 4-ой оси + двигатель и система привода FANUC
|
| Конвейер для стружки цепного типа + тележка для стружки |
| Автоматическая дверь |
| Трансформатор |
| Версия CE |
