Технические характеристики
Рабочая зона
Перемещение по оси X
| 1500 мм |
| Перемещение по оси Y | 750 мм |
Перемещение по оси Z
| 550 мм |
Мин. расстояние между торцом шпинделя и столом
| 150 мм |
Макс. расстояние между торцом шпинделя и столом
| 700 мм |
Шпиндель
Макс. частота вращения шпинделя
| 6000 об/мин
|
Конус шпинделя
| BT50
|
Внутренний диаметр подшипников
| 90 мм |
Тип привода
| ременный |
Стол
Размер стола
| 1600 x 770 мм
|
Макс. нагрузка на стол
| 1500 кг |
T-образные пазы (количество х ширина х шаг)
| 7 x 18 x 100 мм
|
Подачи
Ускоренное перемещение по оси X
| 30 м/мин
|
Ускоренное перемещение по оси Y
| 30 м/мин
|
| Ускоренное перемещение по оси Z | 30 м/мин
|
Рабочая подача
| 12 м/мин
|
| Диаметр шарико-винтовых пар (X/Y/Z) | 45 / 45 / 45 мм
|

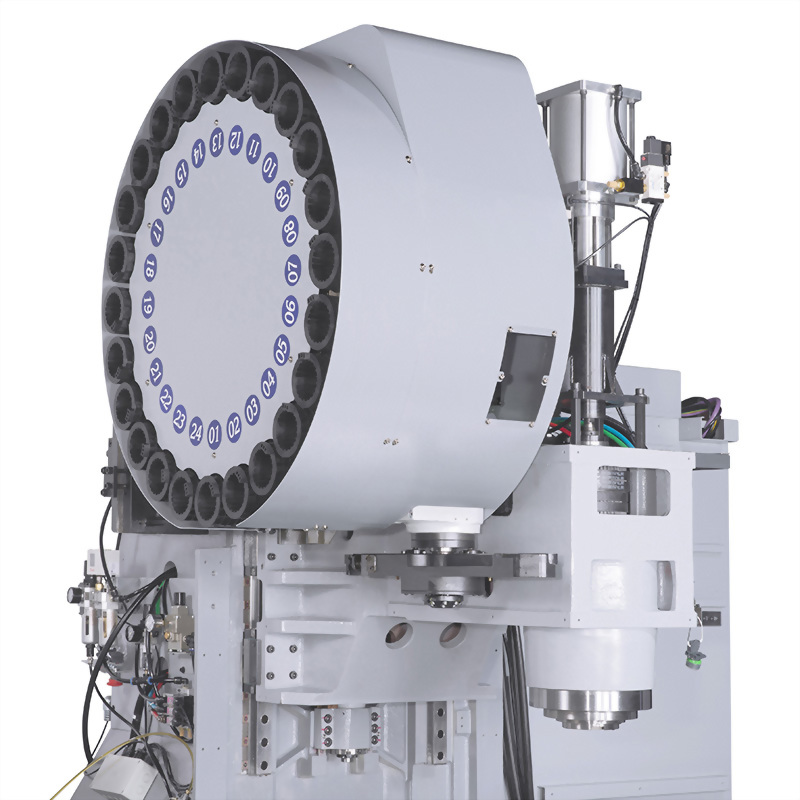

Система автоматической смены инструмента
Кол-во позиций инструментального магазина
| 24 (32 - опция)
|
Макс. вес инструмента
| 15 кг |
| Макс. диаметр инструмента | 105 мм |
Макс. диаметр инструмента при свободных соседних позициях
| 210 мм |
Макс. длина инструмента
| 300 мм |
Тип смены инструмента
| "рука-манипулятор"
|
Двигатель
Мощность привода шпинделя (пост./30 мин.)
| 15/18.5 кВт
|
Мощность осевых приводов
| 4 / 4 / 7 кВт
|
Мощность насоса для подачи СОЖ (50 Гц / 60 Гц)
| 0.53+0.85 кВт / 0.75+1.27 кВт
|
Система ЧПУ
Габаритные размеры
Габаритные размеры (Д х Ш х В)
| 3700 x 2900 x 3000 мм
|
Вес станка
Стандартная комплектация
| Система ЧПУ FANUC 0i-M + AICC II |
| Интерфейс RJ-45 |
| Жёсткое нарезание резьбы |
| Теплообменник для электрического кабинета |
| 10.4'' цветной ЖК-монитор |
| Система автоматической смазки направляющих |
| Система охлаждения шпинделя |
| Продув шпинделя |
| Система подачи СОЖ |
| Пистолет обмыва детали |
| Трёхцветная сигнальная лампа |
| Инструмент для установки и обслуживания |
| Руководство по эксплуатации |
Опции
| Оптические линейки Heidenhain |
| Увеличение частоты вращения шпинделя |

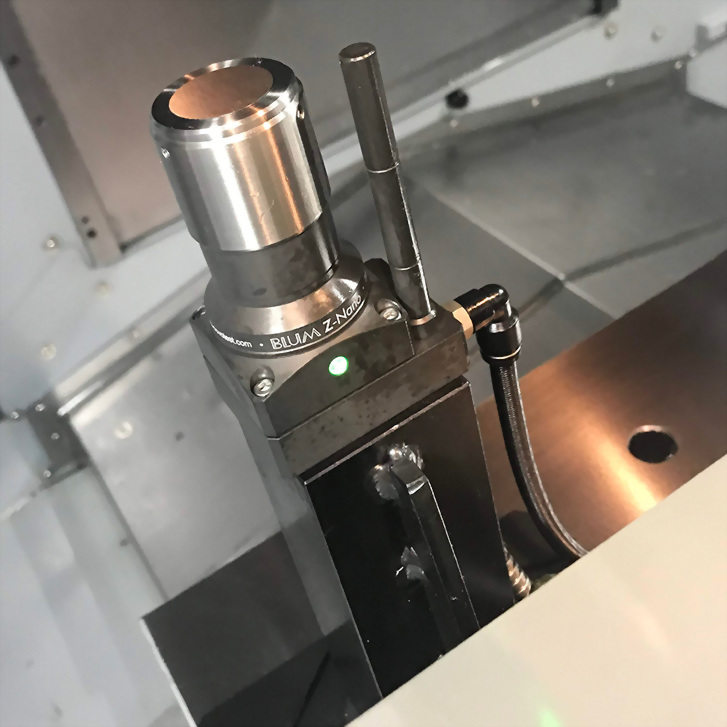

| Устройство для привязки и контроля износа инструмента |
| Дополнительный кондиционер для электрического кабинета |
| Увеличение мощности привода |
| 15'' цветной ЖК-монитор |
| Направляющие роликового типа |
| Подача СОЖ через шпиндель 20 бар |
| Отделитель масла от СОЖ |
| Уловитель масляного тумана |
| Поворотный стол для 4-х осевой обработки |
| Конвейер для стружки цепного типа + тележка для стружки |
| Автоматическая дверь |
| Трансформатор |
| Версия CE |
