    Вертикально-фрезерный обрабатывающий центр с ЧПУ ACCUWAY

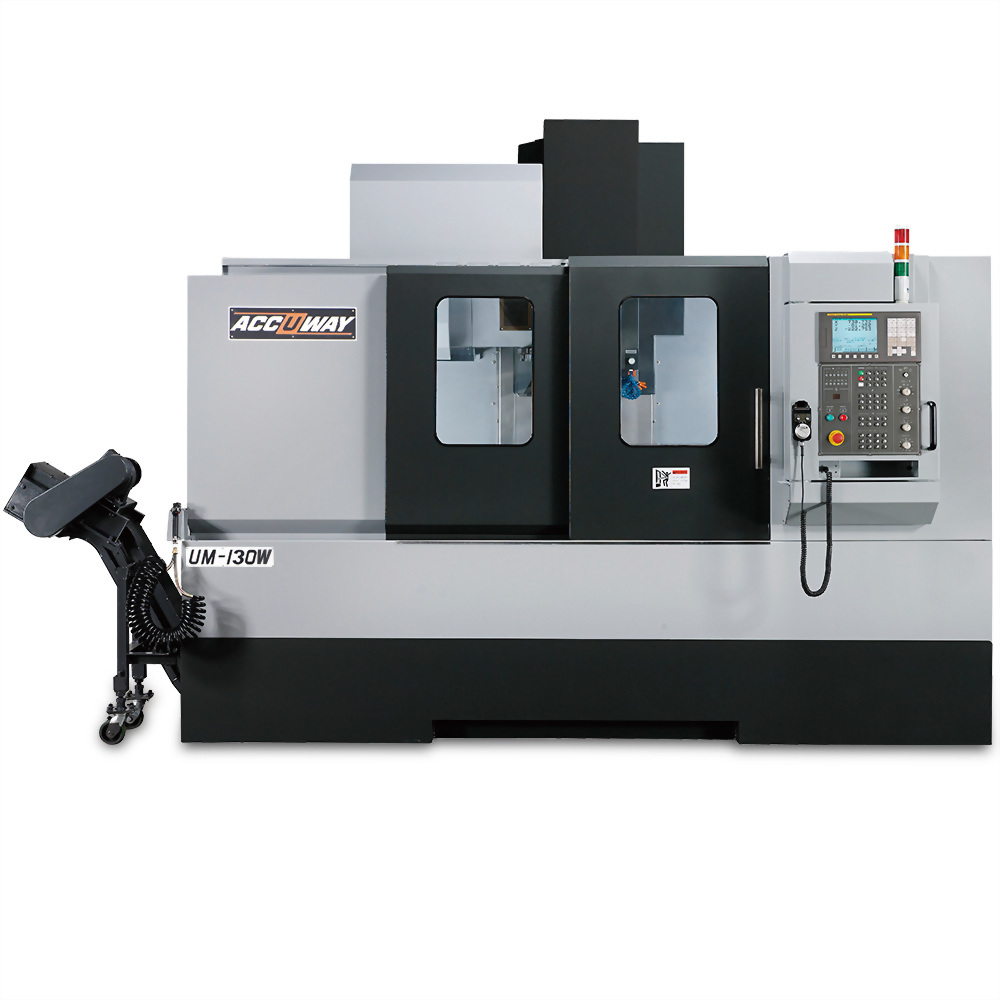

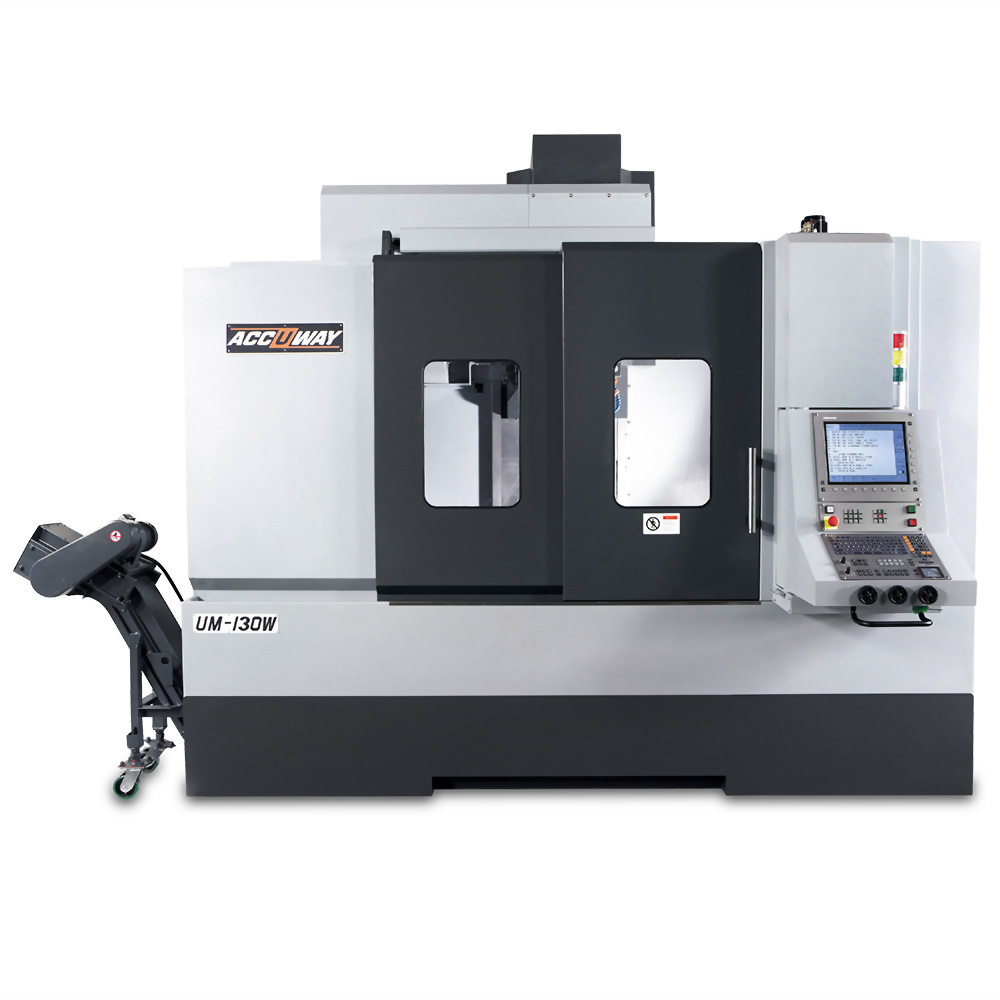

    ACCUWAY UM-130W

    Вертикально-фрезерный обрабатывающий центр с ЧПУ ACCUWAY
    Вертикально-фрезерный обрабатывающий центр с ЧПУ ACCUWAY
    Вертикально-фрезерный обрабатывающий центр с ЧПУ ACCUWAY
    Вертикально-фрезерный обрабатывающий центр с ЧПУ ACCUWAY
    Вертикально-фрезерный обрабатывающий центр с ЧПУ ACCUWAY

    Размер стола - 1500 x 650  мм

    Макс. нагрузка на стол - 1500 кг

    Перемещения по осям X/Y/Z - 1300/650/550 мм

    Скорость вращения шпинделя - 6000 об/мин

    Количество инструментальных позиций  - 24 (опция: 32)

    Конус шпинделя: BT50

    Система ЧПУ - Fanuc 0i-M

    Cкачать каталог

    Технические характеристики

    Рабочая зона

    Перемещение по оси X
    1300 мм
    Перемещение по оси Y650 мм
    Перемещение по оси Z
    550 мм
    Мин. расстояние между торцом шпинделя и столом
    155 мм
    Макс. расстояние между торцом шпинделя и столом
    705 мм

    Шпиндель

    Макс. частота вращения шпинделя
    6000 об/мин
    Конус шпинделя
    BT50
    Внутренний диаметр подшипников
    90 мм
    Тип привода
    ременный

    Стол

    Размер стола
    1500 x 650 мм
    Макс. нагрузка на стол
    1500 кг
    T-образные пазы (количество х ширина х шаг)
    5 x 18 x 100 мм

    Подачи

    Ускоренное перемещение по оси X
    30 м/мин
    Ускоренное перемещение по оси Y
    30 м/мин
    Ускоренное перемещение по оси Z 30 м/мин
    Рабочая подача
    12 м/мин
    Диаметр шарико-винтовых пар (X/Y/Z)  45 / 45 / 45 мм

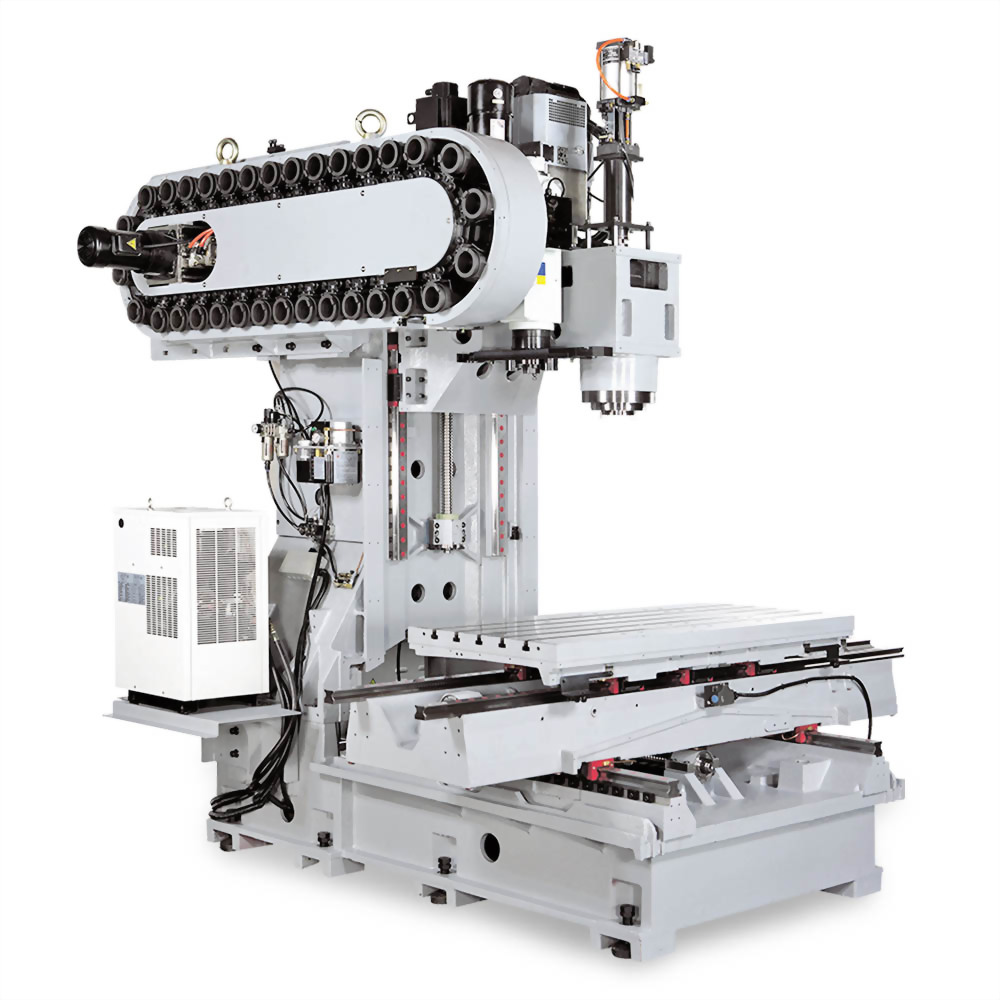

    Система автоматической смены инструмента

    Кол-во позиций инструментального магазина
    24 (32 - опция)
    Макс. вес инструмента
    15 кг
    Макс. диаметр инструмента 105 мм
    Макс. диаметр инструмента при свободных соседних позициях
    210 мм
    Макс. длина инструмента
    300 мм
    Тип смены инструмента
    "рука-манипулятор"

    Двигатель

    Мощность привода шпинделя (пост./30 мин.)
    15/18.5 кВт
    Мощность осевых приводов
    4 / 4 / 7 кВт
    Мощность насоса для подачи СОЖ (50 Гц / 60 Гц)
    0.53+0.85 кВт / 0.75+1.27 кВт

    Система ЧПУ

    Система ЧПУ
    FANUC 0i-M

    Габаритные размеры

    Габаритные размеры (Д х Ш х В)
    3300 x 2700 x 3000 мм

    Вес станка

    Вес станка9000 кг

    Стандартная комплектация

    Система ЧПУ FANUC 0i-M  + AICC II
    Интерфейс RJ-45
    Жёсткое нарезание резьбы
    Теплообменник для электрического кабинета
    10.4'' цветной ЖК-монитор
    Система автоматической смазки направляющих
    Система охлаждения шпинделя
    Продув шпинделя
    Система подачи СОЖ
    Пистолет обмыва детали
    Кабинетная защита рабочей зоны
    Трёхцветная сигнальная лампа
    Инструмент для установки и обслуживания
    Руководство по эксплуатации

    Опции

    Оптические линейки Heidenhain
    Увеличение частоты вращения шпинделя

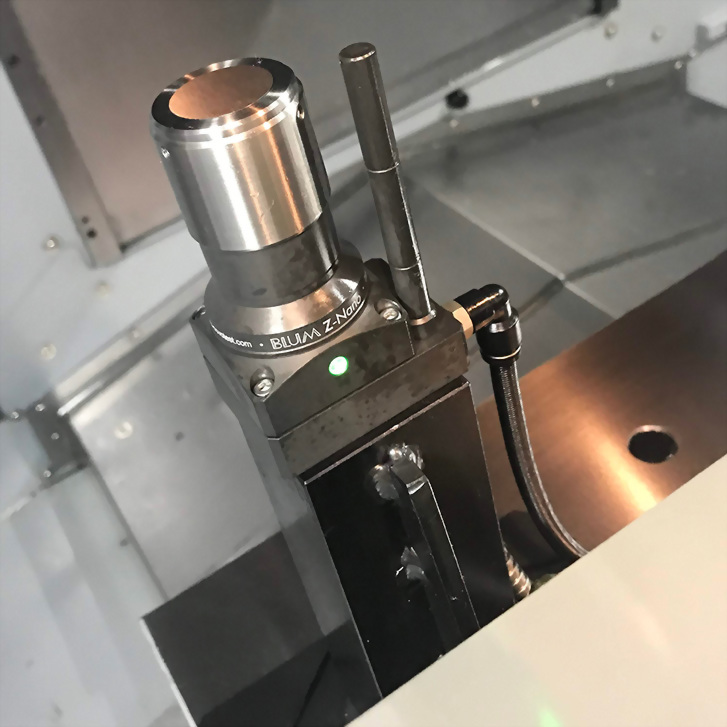

    Устройство для привязки и контроля износа инструмента
    Дополнительный кондиционер для электрического кабинета
    Увеличение мощности привода
    15'' цветной ЖК-монитор
    Направляющие роликового типа
    Подача СОЖ через шпиндель 20 бар
    Отделитель масла от СОЖ
    Уловитель масляного тумана
    Поворотный стол для 4-х осевой обработки
    Конвейер для стружки цепного типа + тележка для стружки
    Автоматическая дверь
    Трансформатор
    Версия CE
