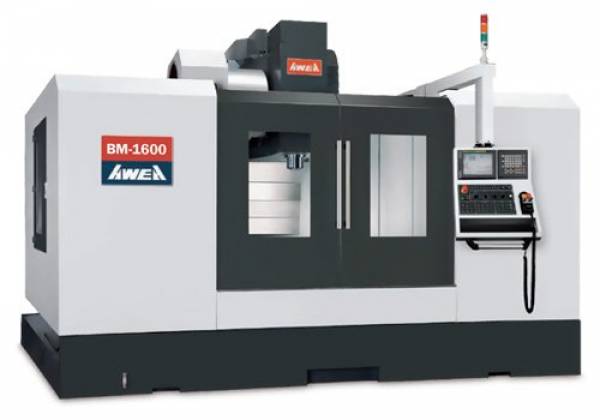

Вертикально-фрезерный обрабатывающий центр повышенной жёсткости AWEA BM-1600 MAX
AWEA BM-1600 MAX
Вертикальные обрабатывающие центры AWEA с высокой жёсткостью серии BM хорошо показывают себя при силовой обработке. Перемещения по всем трем осям происходит по широким термически сбалансированным и прецизионным направляющим скольжения. Устанавливаемые на станки AWEA шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности, подвергаются процессу ручного шабрения. Данная серия может оснащаться системой APC для увеличения производительности при снижении трудозатрат.
Технические характеристики
Рабочая зона
| Перемещение по оси Х | 1 600 мм |
| Перемещение по оси Y | 800 мм |
| Перемещение по оси Z | 800 мм |
| Тип направляющих | скольжения |
| Расстояние от оси вращения шпинделя до колонны | 900 мм |
| Высота от поверхности стола до торца шпинделя | 200 ~ 1 000 мм |
Стол
| Размер стола | 1 700 мм х 800 мм |
| Нагрузка на стол | 2 000 кг |
Шпиндельный узел
| Конус шпинделя | BT50 / BT40 (опция) |
| Мощность (пост./30 мин.) | 11/15 кВт |
| Тип привода | ремённый |
| Скорость вращения шпинделя | 6 000 об/мин |
Скорость подач
| Скорость холостого хода по осям X и Y | 20 м/мин |
| Скорость холостого хода по оси Z | 18 м/мин |
| Рабочая подача на все оси | 1-12 м/мин |
Инструментальный магазин
| Тип исполнения | барабан |
| Количество позиций | 24 шт. |
| Устройство смены инструмента | рука-манипулятор |
| Макс. диаметр инструмента/через одно гнездо | Ø 105 мм / Ø 210 мм |
| Макс. длина инструмента | 250 мм |
Точностные характеристики
| Точность позиционирования (JIS B 6338) | ± 0.01 мм / на всю длину |
| Точность позиционирования (VDI 3441) | P ≤ 0.012 мм |
| Повторяемость (JIS B 6338) | ± 0.003 мм |
| Повторяемость (VDI 3441) |
Прочие данные
| Система ЧПУ | FANUC 0i -MF / 31i -MB MITSUBISHI M80 / M800 |
| Вес станка | 15 000 кг |
| Ёмкость бака для СОЖ | 480 л |
| Потребляемая мощность | 40 кВА |
Серия ВМ
Широкий спектр станков серии ВМ: ход по оси Х от 850 до 2500 мм, ход по осям Y и Z от 600 до 1000 мм для выполнения любых задач обработки.
Шпиндель с коробкой передач собственного производства AWEA обеспечивает наилучший крутящий момент. Прямоугольные направляющие по трём осям для соответствия требованиям надежной и стабильной тяжелой обработки. Прецизионные шабреные вручную ключевые контактные поверхности гарантируют наилучшую поддержку и постоянную точность станка.
- В зависимости от требований к станку, он может быть оснащен подходящей модульной комбинацией шпинделя для обеспечения оптимальных показателей обработки.
- 3 оси оснащены прямоугольными прецизионно отшлифованными и термически обработанными направляющими для тяжелой обработки.
- Высокоэффективный 24-позиционный сменщик инструмента для быстрой и надежной смены инструмента.
Основные особенности
Конструкция максимальной прочности:
- Анализ конечных элементов (FEA) обеспечивает оптимальную конструкцию станка: лёгкий вес в сочетании с высокой прочностью станка;
- Широкая дельтаобразная структура колонны гарантирует высокую стабильность обработки. Рабочая бабка сохраняет стабильность даже при ускоренном перемещении;
- На основании концепции о точках Бесселя, конструкция станка обеспечивает устойчивую опору по оси Y для минимальной деформации, повышая динамическую точность рабочего стола;
- Высокоточные ШВП с двойной гайкой обеспечивают высокую прочность и точность при тяжелой обработке, а также повышенную износостойкость шарико-винтовой пары;
- Трёхосная система с прямым приводом серводвигателя переменного тока FANUC αi обеспечивает большую тягу и быстрое ускорение/замедление. Кроме того, это эффективно снижает нагрузку на двигатель и уменьшает выделение тепла, сохраняя при этом максимальную производительность и точность.
Серводвигатель с прямым приводом.
 Встроенный серводвигатель ШВП. |  Встроенная шарикоподшипниковая опора. |
- Рабочий стол с двойной ребристой структурой, повышающей прочность конструкции, при этом крепление стола не будет деформироваться даже при большой нагрузке в течение длительного времени;
Высокопроизводительная шпиндельная система:
- Зубчатый шпиндель в сочетании с двухступенчатой коробкой передач (с низким и высоким скоростным диапазоном) обеспечивает большой крутящий момент;
- Высокопрочный зубчатый механизм из никель-молибден-хромового сплава с системой автоматической смазки и охлаждения обеспечивает высокую производительность и срок службы коробки передач;
- Высокоскоростной шпиндель и доступные варианты шпинделя ленточного типа, которые могут быть адаптированы к различным типам двигателя шпинделя для удовлетворения различных требований;
- Шпиндель, двигатель шпинделя и коробка передач проходят полное испытание и гарантируют высокую производительность и срок службы.
Высокоскоростная система автоматической смены инструмента:
- Установленный на станках серии ВМ 24-позиционный сменщик инструмента представляет собой высокоскоростное решение; кроме того, возможна установка 30- и 40-позиционного сменщика инструмента для выполнения широкого спектра задач по обработке;
- Стандартная функция быстрой смены инструмента помогает сократить время смены инструмента и повысить эффективность работы;
- Сверхскоростная система смены инструмента (опционально).
Габаритные размеры
| Ширина х Глубина | 4 400 мм х 2 965 мм |
| Высота | 2 585 мм |
Вес станка
| Вес станка | 15 000 кг |
