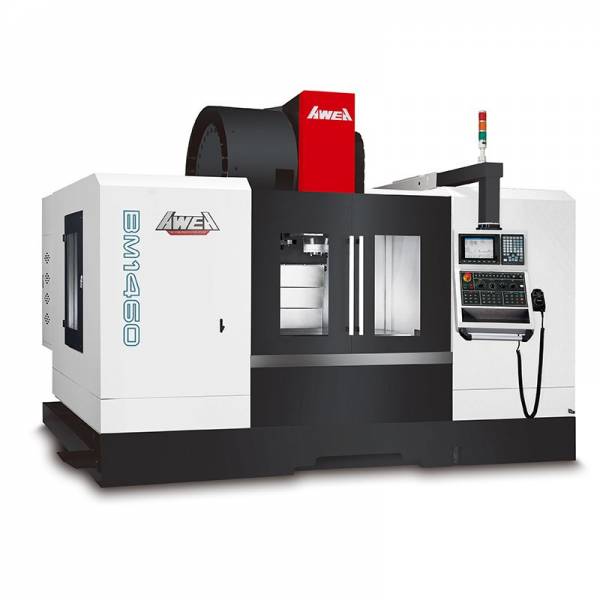

Вертикально-фрезерный обрабатывающий центр повышенной жёсткости AWEA BM-1460 II

Технические характеристики

Рабочая зона

Стол

Шпиндельный узел

Скорость подач

Инструментальный магазин

Точностные характеристики

Общие данные

Серия ВМ

Широкий спектр станков серии ВМ: ход по оси Х от 850 до 2500 мм, ход по осям Y и Z от 600 до 1000 мм для выполнения любых задач обработки.

Шпиндель с коробкой передач собственного производства AWEA обеспечивает наилучший крутящий момент. Прямоугольные направляющие по трём осям для соответствия требованиям надежной и стабильной тяжелой обработки. Прецизионные шабреные вручную ключевые контактные поверхности гарантируют наилучшую поддержку и постоянную точность станка.

• В зависимости от требований к станку, он может быть оснащен подходящей модульной комбинацией шпинделя для обеспечения оптимальных показателей обработки.
• 3 оси оснащены прямоугольными прецизионно отшлифованными и термически обработанными направляющими для тяжелой обработки.
• Высокоэффективный 24-позиционный сменщик инструмента для быстрой и надежной смены инструмента.

Основные особенности вертикально-фрезерных обрабатывающий центр повышенной жёсткости AWEA BM-850

Конструкция максимальной прочности:

• Анализ конечных элементов (FEA) обеспечивает оптимальную конструкцию станка: лёгкий вес в сочетании с высокой прочностью станка;
• Широкая дельтаобразная структура колонны гарантирует высокую стабильность обработки. Рабочая бабка сохраняет стабильность даже при ускоренном перемещении;

• На основании концепции о точках Бесселя, конструкция станка обеспечивает устойчивую опору по оси Y для минимальной деформации, повышая динамическую точность рабочего стола;
• Высокоточные ШВП с двойной гайкой обеспечивают высокую прочность и точность при тяжелой обработке, а также повышенную износостойкость шарико-винтовой пары;
• Трёхосная система с прямым приводом серводвигателя переменного тока FANUC αi обеспечивает большую тягу и быстрое ускорение/замедление. Кроме того, это эффективно снижает нагрузку на двигатель и уменьшает выделение тепла, сохраняя при этом максимальную производительность и точность.

Серводвигатель с прямым приводом.

Встроенный серводвигатель ШВП.

Встроенная шарикоподшипниковая опора.

• Рабочий стол с двойной ребристой структурой, повышающей прочность конструкции, при этом крепление стола не будет деформироваться даже при большой нагрузке в течение длительного времени;

Рабочий стол с двойной ребристой структурой.

• Система автоматической смазки с медными трубками обеспечивает дозированную смазку направляющих, ШВП и других важных компонентов станка с гарантированной надёжностью.

Высокопроизводительная шпиндельная система:

• Зубчатый шпиндель в сочетании с двухступенчатой коробкой передач (с низким и высоким скоростным диапазоном) обеспечивает большой крутящий момент;
• Высокопрочный зубчатый механизм из никель-молибден-хромового сплава с системой автоматической смазки и охлаждения обеспечивает высокую производительность и срок службы коробки передач;
• Высокоскоростной шпиндель и доступные варианты шпинделя ленточного типа, которые могут быть адаптированы к различным типам двигателя шпинделя для удовлетворения различных требований;
• Шпиндель, двигатель шпинделя и коробка передач проходят полное испытание и гарантируют высокую производительность и срок службы.

Высокоскоростная система автоматической смены инструмента:

• Установленный на станках серии ВМ 24-позиционный сменщик инструмента представляет собой высокоскоростное решение; кроме того, возможна установка 30- и 40-позиционного сменщика инструмента для выполнения широкого спектра задач по обработке;
• Стандартная функция быстрой смены инструмента помогает сократить время смены инструмента и повысить эффективность работы;
• Сверхскоростная система смены инструмента (опционально).

Габаритные размеры

Вес станка

Стандартная комплектация

Опции
