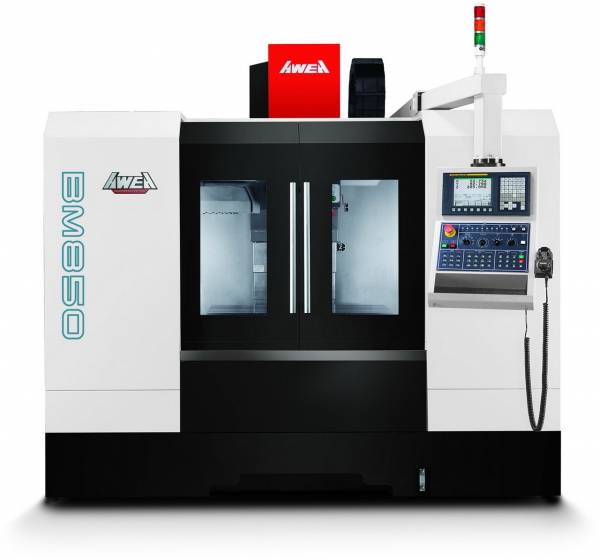

    Вертикально-фрезерный обрабатывающий центр повышенной жёсткости AWEA BM-850 II

    AWEA BM-850 II

    Вертикально-фрезерный обрабатывающий центр повышенной жёсткости AWEA BM-850 II

    Вертикальные обрабатывающие центры AWEA с высокой жёсткостью серии BM хорошо показывают себя при силовой обработке. Перемещения по всем трем осям происходит по широким термически сбалансированным и прецизионным направляющим скольжения. Устанавливаемые на станки AWEA шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности, подвергаются процессу ручного шабрения.  Данная серия может оснащаться системой APC для увеличения производительности при снижении трудозатрат.

    Cкачать каталог

    Технические характеристики


    Рабочая зона

    Перемещение по оси Х850 мм
    Перемещение по оси Y600 мм
    Перемещение по оси Z 600 мм
    Тип направляющихскольжения
    Расстояние от оси вращения шпинделя до колонны680 мм
    Высота от поверхности стола до торца шпинделя125 ~ 725мм

    Стол

    Размер стола1 050 х 600 мм
    Нагрузка на стол850 мм

    Шпиндельный узел

    Конус шпинделяBT40 ( BT50 - опция )
    Мощность (пост./30 мин.)7.5 / 11 кВт
    Тип приводаремённый
    Скорость вращения шпинделя8 000 об/мин

    Скорость подач

    Скорость холостого хода по осям X и Y24 м/мм
    Скорость холостого хода по оси Z20 м/мм
    Рабочая подача на все оси1-15 м/мм

    Инструментальный магазин

    Тип исполнениябарабан
    Количество позиций24 шт.
    Устройство смены инструментарука-манипулятор
    Макс. диаметр инструмента/через одно гнездоØ 75 мм / Ø 150 мм
    Макс. длина инструмента250 мм
    Макс. вес инструмента7 кг

    Точностные характеристики

    Точность позиционирования (JIS B 6338)± 0.01 мм / на всю длину
    Точность позиционирования (VDI 3441)P ≤ 0.012 мм
    Повторяемость (JIS B 6338)± 0.003 мм
    Повторяемость (VDI 3441)P≤ 0.008 мм

    Прочие данные

    Система ЧПУFANUC 0i -MF / 31i -MB       MITSUBISHI M80 / M800
    Вес станка6 500 кг
    Ёмкость бака для СОЖ250 л
    Потребляемая мощность25 кВА

    Серия BM


    Широкий спектр станков серии ВМ: ход по оси Х от 850 до 2500 мм, ход по осям Y и Z от 600 до 1000 мм для выполнения любых задач обработки.

    Шпиндель с коробкой передач собственного производства AWEA обеспечивает наилучший крутящий момент. Прямоугольные направляющие по трём осям для соответствия требованиям надежной и стабильной тяжелой обработки. Прецизионные шабреные вручную ключевые контактные поверхности гарантируют наилучшую поддержку и постоянную точность станка.

    • В зависимости от требований к станку, он может быть оснащен подходящей модульной комбинацией шпинделя для обеспечения оптимальных показателей обработки.
    • 3 оси оснащены прямоугольными прецизионно отшлифованными и термически обработанными направляющими для тяжелой обработки.
    • Высокоэффективный 24-позиционный сменщик инструмента для быстрой и надежной смены инструмента.

    Основные особенности


    • Конструкция максимальной прочности:
    • Анализ конечных элементов (FEA) обеспечивает оптимальную конструкцию станка: лёгкий вес в сочетании с высокой прочностью станка;
    • Широкая дельтаобразная структура колонны гарантирует высокую стабильность обработки. Рабочая бабка сохраняет стабильность даже при ускоренном перемещении;

    • На основании концепции о точках Бесселя, конструкция станка обеспечивает устойчивую опору по оси Y для минимальной деформации, повышая динамическую точность рабочего стола;
    • Высокоточные ШВП с двойной гайкой обеспечивают высокую прочность и точность при тяжелой обработке, а также повышенную износостойкость шарико-винтовой пары;
    • Трёхосная система с прямым приводом серводвигателя переменного тока FANUC αi обеспечивает большую тягу и быстрое ускорение/замедление. Кроме того, это эффективно снижает нагрузку на двигатель и уменьшает выделение тепла, сохраняя при этом максимальную производительность и точность.

    Серводвигатель с прямым приводом.

    Встроенный серводвигатель ШВП.
    Встроенная шарикоподшипниковая опора.

    • Рабочий стол с двойной ребристой структурой, повышающей прочность конструкции, при этом крепление стола не будет деформироваться даже при большой нагрузке в течение длительного времени;

    Рабочий стол с двойной ребристой структурой.

    • Система автоматической смазки с медными трубками обеспечивает дозированную смазку направляющих, ШВП и других важных компонентов станка с гарантированной надёжностью.



      Высокопроизводительная шпиндельная система:

    • Зубчатый шпиндель в сочетании с двухступенчатой коробкой передач (с низким и высоким скоростным диапазоном) обеспечивает большой крутящий момент;
    • Высокопрочный зубчатый механизм из никель-молибден-хромового сплава с системой автоматической смазки и охлаждения обеспечивает высокую производительность и срок службы коробки передач;
    • Высокоскоростной шпиндель и доступные варианты шпинделя ленточного типа, которые могут быть адаптированы к различным типам двигателя шпинделя для удовлетворения различных требований;
    • Шпиндель, двигатель шпинделя и коробка передач проходят полное испытание и гарантируют высокую производительность и срок службы.


    Высокоскоростная система автоматической смены инструмента:

    • Установленный на станках серии ВМ 24-позиционный сменщик инструмента представляет собой высокоскоростное решение; кроме того, возможна установка 30- и 40-позиционного сменщика инструмента для выполнения широкого спектра задач по обработке;
    • Стандартная функция быстрой смены инструмента помогает сократить время смены инструмента и повысить эффективность работы;
    • Сверхскоростная система смены инструмента (опционально).

    Габаритные размеры


    Ширина х Глубина2 600 х 2 205 мм
    Высота2 125 мм

    Вес станка


    Вес6 500 кг
