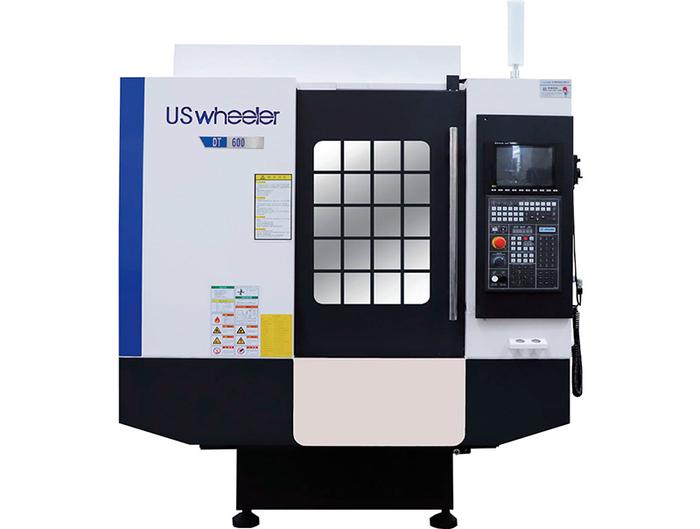

US WHEELER DT800

Станки US Wheeler серии DT — перспективное высокопроизводительное решение для металлообрабатывающего производства. Станки серии DT подходят для операций фрезерования, высокопроизводительного сверления, высокоскоростного нарезания резьбы. Станки серии DT оснащаются высокоскоростными шпинделями BT30 с низкой инерцией, что позволяет достигать лучших результатов производительности по алюминию, цветным металлам, пластику, графиту и так далее. Сверлильно — фрезерные обрабатывающие центра DT Series обладают классической консольной компоновкой, типа «таподрил» (Tapping, Drilling center) и оснащены лучшими и наиболее популярными компонентами лучших мировых производителей.

Перемещения

Перемещение по оси X, мм: 800
Перемещение по оси Y, мм: 500
Перемещение по оси Z, мм: 330
Расстояние от центра стола до торца шпинделя, мм: 160-490
Расстояние от центра шпинделя до колонны, мм: 546

Рабочий стол

Длинна рабочего стола, мм: 1000
Ширина рабочего стола, мм: 500
Максимальная нагрузка на стол, кг: 300
Размер паза Т-slot,: 5х18х100

Шпиндель

Скорость вращения шпинделя, об/мин: 20000
Конус шпинделя,: ВТ30
Максимальный крутящий момент шпинделя, Нм: 35

Скорость подачи

Скорость перемещения ось X, м/мин: 48
Скорость перемещения ось Y, м/мин: 48
Скорость перемещения ось Z, м/мин: 48
Скорость подачи резания, мм/мин: 10000

Инструментальный магазин

Количество инструментов, шт: 21
Выбор инструмента,: Авто
Время смены инструмента (Т-Т), ": 1.6
Время смены инструмента (С-С), ": 1.9

Двигатель

Мощность двигателя шпинделя, кВт: 5.5

Точность

Точность позиционирования, мм: 0.01
Точность повторяемости, кВт: 0.006

Прочее

Потребляемая мощность, кВт: 15
Высота станка, мм: 2440
Ширина станка, мм: 2540
Длинна станка, мм: 2480
Масса станка, кг: 4000

10,4” LCD монитор, цветной
FANUC 0iMF plus
Теплообменник электрического шкафа
Защита электрического шкафа от пыли
Устройство автоматической смазки
Защита направляющих
Обдув шпинделя воздухом
Трансформатор
Интерфейс передачи данных и слот для CF-карт
Пистолет пневматический
Комплект инструмента для обслуживания
Резервуар СОЖ с поддоном для стружки
Охлаждение шпинделя житкостное
Стандартная система СОЖ
Комплект выравнивающих опор
Сигнальная лампа (красный, желтый, зеленый)
Кабинетная защита станка
Освещение рабочей зоны

Конвейер для стружки
Оптические линейки по осям X,Y,Z
Выносной пульт оператора
Вытяжка масляного тумана
Кондиционер электро шкафа
Пистолет СОЖ
Отделитель масла от СОЖ
Стандартный набор ЗИП
Датчик измерения инструмента Renishaw TS27R
Датчик измерения заготовки Renishaw RMP60
