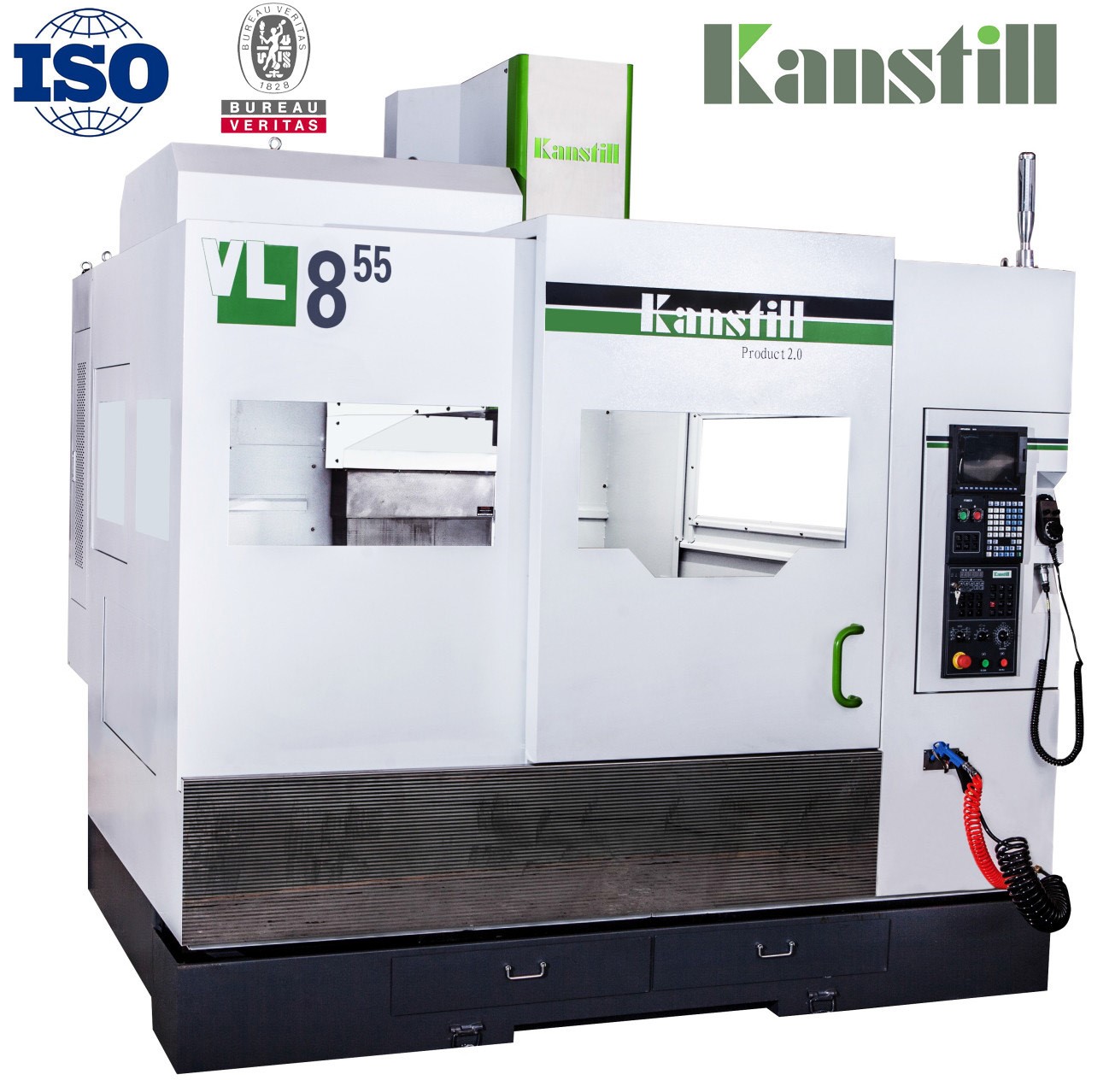

Kanstill VL855

VL855 – самый компактный станок "C-типа". Классическая механическая конструкция гарантирует, что VL855 не только обладает превосходной жесткостью, но и исключительно высокими показателями точности и долговечности. С тех пор как VL855 был выпущен на рынок, он широко используется в области обработки пресс-форм и массовом производстве деталей среднего и крупного размера.

Перемещения

Перемещение по оси X, мм: 800
Перемещение по оси Y, мм: 550
Перемещение по оси Z, мм: 550
Расстояние от центра стола до торца шпинделя, мм: 120-670
Расстояние от центра шпинделя до колонны, мм: 610

Рабочий стол

Длинна рабочего стола, мм: 1000
Ширина рабочего стола, мм: 550
Максимальная нагрузка на стол, кг: 500
Размер паза Т-slot,: 5х18х90

Шпиндель

Скорость вращения шпинделя, об/мин: 10000
Конус шпинделя,: ВТ40

Скорость подачи

Скорость перемещения ось X, м/мин: 48
Скорость перемещения ось Y, м/мин: 48
Скорость перемещения ось Z, м/мин: 48
Скорость подачи резания, мм/мин: 10000

Инструментальный магазин

Количество инструментов, шт: 24
Максимальный диаметр инструмента, мм: 78
Максимальный диаметр инструмента (без смежных инструментов), мм: 120
Максимальная длинна инструмента, мм: 300
Максимальный вес инструмента, кг: 8
Выбор инструмента,: Авто
Время смены инструмента (Т-Т), ": 1.55

Двигатель

Мощность двигателя шпинделя, кВт: 11/15/18,5

Прочее

Потребляемая мощность, кВт: 22
Емкость бака СОЖ, л: 280
Высота станка, мм: 2450
Ширина станка, мм: 2300
Длинна станка, мм: 2300
Масса станка, кг: 5000

Точность

Точность позиционирования, мм: ±0.004
Точность повторяемости, кВт: ±0.003

FANUC 0i, Япония
Шпиндель BT40-10000
Двигатель шпинделя FANUC
Система привода шпинделя FANUC
Осевой двигатель FANUC
Осевой привод FANUC
Станина Kanstill
Полностью закрытая кабина Kanstill
Двойной насос СОЖ
ШВП PMI или HIWIN, Тайвань
Подшипник ШВП, SKF, Швеция
Муфта: L+C, Тайвань
Маховичок ТОСОКУ, Япония
Линейные направляющие PMI или HIWIN, Тайвань
Магазин инструментов 24 поз. Okada, Тайвань
Автоматическая система смазки HERG, Япония
Охлаждение воздушное SMC, Европа
Система смыва стружки ROCOI Сучжоу
Пистолет СОЖ ALONG, Тайвань
Пневмо пистолет MOBI, Тайвань
Интерфейс 4-й оси FANUC
Компоненты электрошкафа Schneider, Франция

Конвейер для стружки
Шпиндель ВТ40 12 000 об/мин
И многое другое
