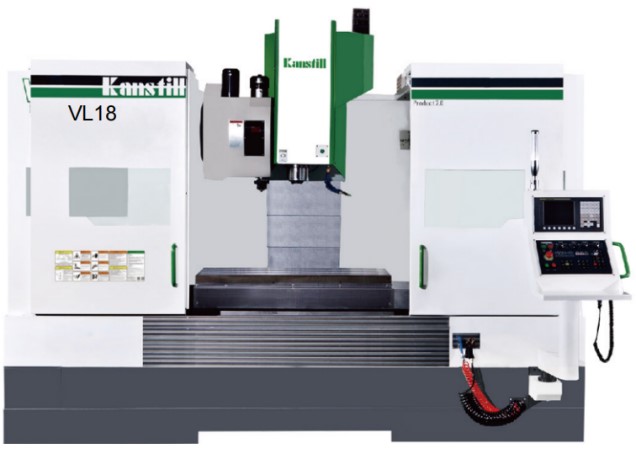

Kanstill VL18

VL18 – самый большой станок "C-типа". Классическая механическая конструкция гарантирует, что VL18 не только обладает превосходной жесткостью, но и исключительно высокими показателями точности и долговечности. С тех пор как VL18 был выпущен на рынок, он широко используется в области обработки пресс-форм и массовом производстве деталей среднего и крупного размера.

Перемещения

Перемещение по оси X, мм: 1800
Перемещение по оси Y, мм: 900
Перемещение по оси Z, мм: 600
Расстояние от центра стола до торца шпинделя, мм: 115-715
Расстояние от центра шпинделя до колонны, мм: 950

Рабочий стол

Длинна рабочего стола, мм: 2000
Ширина рабочего стола, мм: 900
Максимальная нагрузка на стол, кг: 1600
Размер паза Т-slot,: 5*22*165

Шпиндель

Скорость вращения шпинделя, об/мин: 8000
Конус шпинделя,: ВТ50
Максимальный крутящий момент шпинделя, Нм: 944

Скорость подачи

Скорость перемещения ось X, м/мин: 20
Скорость перемещения ось Y, м/мин: 20
Скорость перемещения ось Z, м/мин: 15
Скорость подачи резания, мм/мин: 7000

Инструментальный магазин

Количество инструментов, шт: 24
Максимальный диаметр инструмента, мм: 130
Максимальный диаметр инструмента (без смежных инструментов), мм: 250
Максимальная длинна инструмента, мм: 300
Максимальный вес инструмента, кг: 15
Выбор инструмента,: Авто
Время смены инструмента (Т-Т), ": 2.5

Двигатель

Мощность двигателя шпинделя, кВт: 15/18.5

Прочее

Потребляемая мощность, кВт: 39
Емкость бака смазки, л: 4
Емкость бака СОЖ, л: 350
Высота станка, мм: 3200
Ширина станка, мм: 3450
Длинна станка, мм: 4500
Масса станка, кг: 17500

Точность

Точность позиционирования, мм: ±0.005
Точность повторяемости, кВт: 0.008

FANUC 0, Япония
Шпиндель BT50-6000P-190 LuoYi или Okada, Тайвань
Двигатель шпинделя FANUC
Система привода шпинделя FANUC
Осевой двигатель FANUC
Осевой привод FANUC
Станина Kanstill
Полностью закрытая кабина Kanstill
Двойной насос СОЖ
ШВП PMI или HIWIN, Тайвань
Подшипник ШВП, NSK, Япония
Муфта: R+W, Германия
Маховичок ТОСОКУ, Япония
Линейные направляющие PMI или HIWIN, Тайвань
Магазин инструментов 24 поз. Okada, Тайвань
Автоматическая система смазки HERG, Япония
Охлаждение воздушное SMC, Европа
Система смыва стружки ROCOI Сучжоу
Пистолет СОЖ ALONG, Тайвань
Пневмо пистолет MOBI, Тайвань
Интерфейс 4-й оси FANUC
Компоненты электрошкафа Schneider, Франция
Маслоохладитель RUCOL, Сучжоу
Прямоугольная закаленная рейка вдоль оси z
Коробка передач WEMAS для BT50-6000ОБ/мин

Конвейер для стружки
Поворотный стол с 4-й осью Ф400 мм
СОЖ через шпиндель 30 Бар
Датчик инструмента Renishaw TS27R
Измерительный щуп Renishaw ОMP40-2
