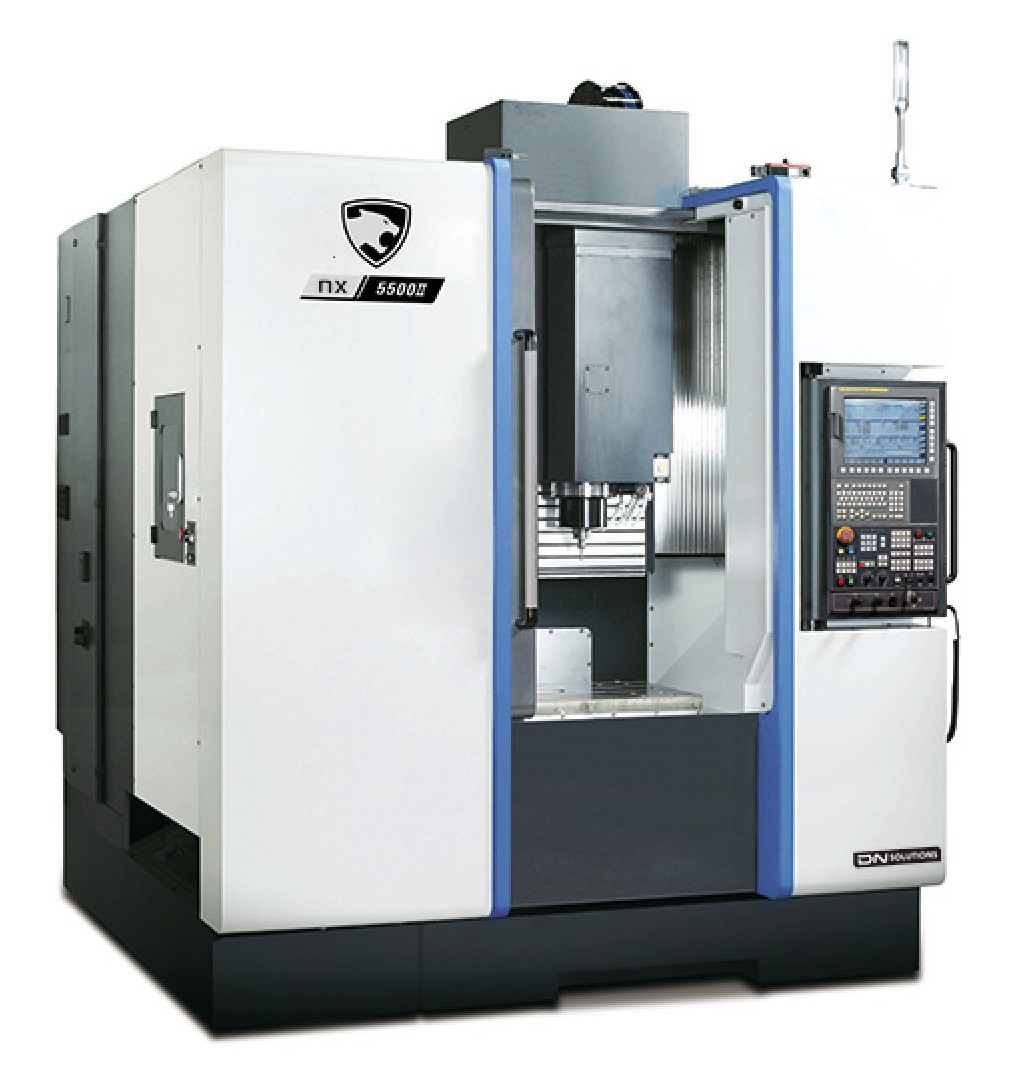

DOOSAN NX 5500 II

Перемещения

Перемещение по оси X, мм

900

Перемещение по оси Y, мм

550

Перемещение по оси Z, мм

500

Расстояние от поверхности стола до центра шпинделя, мм

150-650

Рабочий стол

Длинна рабочего стола, мм

1000

Ширина рабочего стола, мм

550

Максимальная нагрузка на стол, кг

700

Размер паза Т-slot,

5-125x18H8

Шпиндель

Скорость вращения шпинделя, об/мин

20000

Конус шпинделя,

ISO40

Максимальный крутящий момент шпинделя, Нм

60

Скорость подачи

Скорость перемещения ось X, м/мин

30

Скорость перемещения ось Y, м/мин

30

Скорость перемещения ось Z, м/мин

30

Скорость подачи резания, мм/мин

15000

Инструментальный магазин

Количество инструментов, шт

30

Максимальный диаметр инструмента, мм

80

Максимальный диаметр инструмента (без смежных инструментов), мм

125

Максимальная длинна инструмента, мм

220

Максимальный вес инструмента, кг

7

Выбор инструмента,

Авто

Время смены инструмента (Т-Т), "

1.9

Время смены инструмента (С-С), "

6.5

Двигатель

Мощность двигателя шпинделя, кВт

22/11

Точность

Точность позиционирования, мм

±0.003

Точность повторяемости, кВт

±0.0015

Прочее

Потребляемая мощность, кВт

46.55

Емкость бака смазки, л

3

Емкость бака СОЖ, л

230

Высота станка, мм

3064

Ширина станка, мм

2900

Длинна станка, мм

2530

Масса станка, кг

9000
