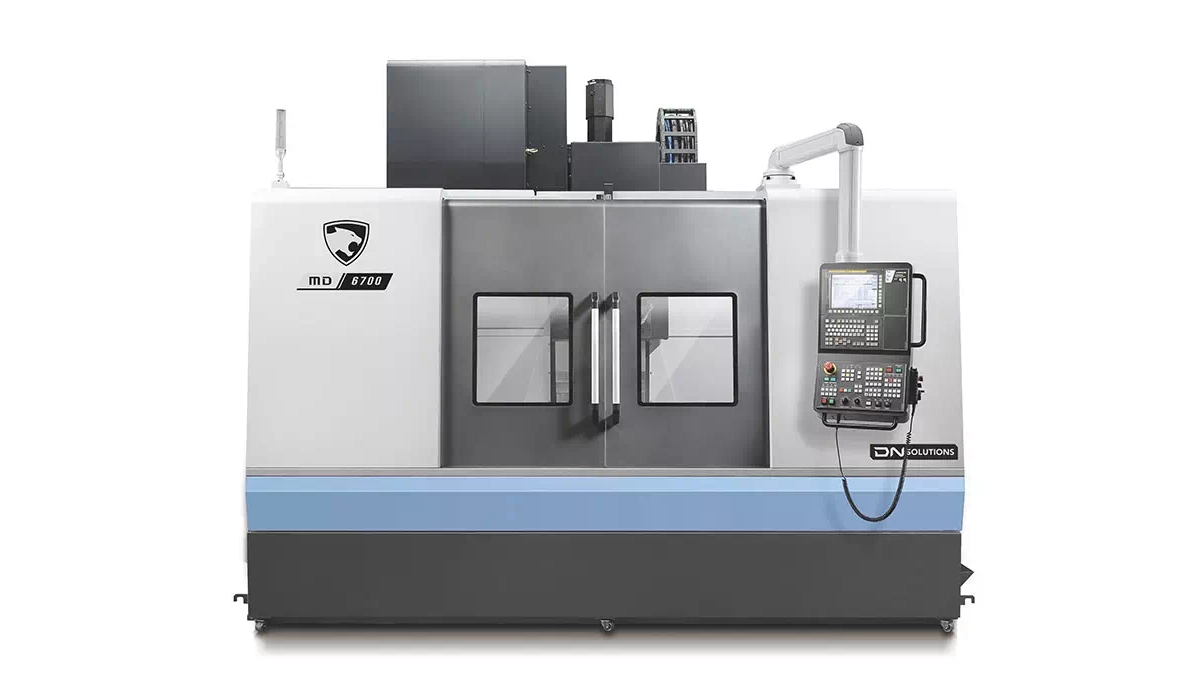

DOOSAN MD 6700

Серия вертикальных обрабатывающих центров Doosan MD 6700

Центры обработки штампов и пресс-форм нового поколения. Эти обрабатывающие центры высокой жесткости предназначены для высокопроизводительной обработки прецизионных пресс-форм и штампов, а их мощные шпиндели обеспечивают высокую скорость съема материала и тяжелую обработку твердых материалов.

Перемещения

Перемещение по оси X, мм: 1300
Перемещение по оси Y, мм: 670
Перемещение по оси Z, мм: 670
Расстояние от центра стола до торца шпинделя, мм: 200-870

Рабочий стол

Длинна рабочего стола, мм: 1500
Ширина рабочего стола, мм: 670
Максимальная нагрузка на стол, кг: 2000

Шпиндель

Скорость вращения шпинделя, об/мин: 12000
Конус шпинделя,: ISO50
Максимальный крутящий момент шпинделя, Нм: 420

Скорость подачи

Скорость перемещения ось X, м/мин: 24
Скорость перемещения ось Y, м/мин: 24
Скорость перемещения ось Z, м/мин: 24

Инструментальный магазин

Количество инструментов, шт: 24
Максимальный диаметр инструмента, мм: 125
Максимальный диаметр инструмента (без смежных инструментов), мм: 230
Максимальная длинна инструмента, мм: 400
Максимальный вес инструмента, кг: 20
Выбор инструмента,: Авто
Время смены инструмента (Т-Т), ": 2.7

Двигатель

Мощность двигателя шпинделя, кВт: 30

Прочее

Высота станка, мм: 3290
Ширина станка, мм: 3860
Длинна станка, мм: 3990
Масса станка, кг: 12000

10,4” LCD монитор, цветной
Комплект инструмента для обслуживания
Резервуар СОЖ с поддоном для стружки
Устройство блокировки дверей
Стандартная система СОЖ
Комплект выравнивающих опор
Встроенный шнековый конвеер для стружки
Сигнальная лампа (красный, желтый, зеленый)
Переносной пульт управления с электронным маховиком
Кабинетная защита станка
Освещение рабочей зоны (светодиодный светильник)
Энкодеры на осях X, Y, Z

Конвейер для стружки
ЧПУ FANUC i PLUS
Поворотный стол с 4-й осью Ф320 мм (TANSHING MRNC-320N
+FANUC B22+станция гидравлического давления
Задняя бабка ручная RTS-320
3-х кулачковый ручной патрон SK-12F(12')
СОЖ через шпиндель 20 Бар
Датчик автоматического измерения инструмента Renishaw TS27R
Датчик для определения поломки инструмента Renishaw TRS2
Датчик измерения заготовки и определения нуля Renishaw RMP60
