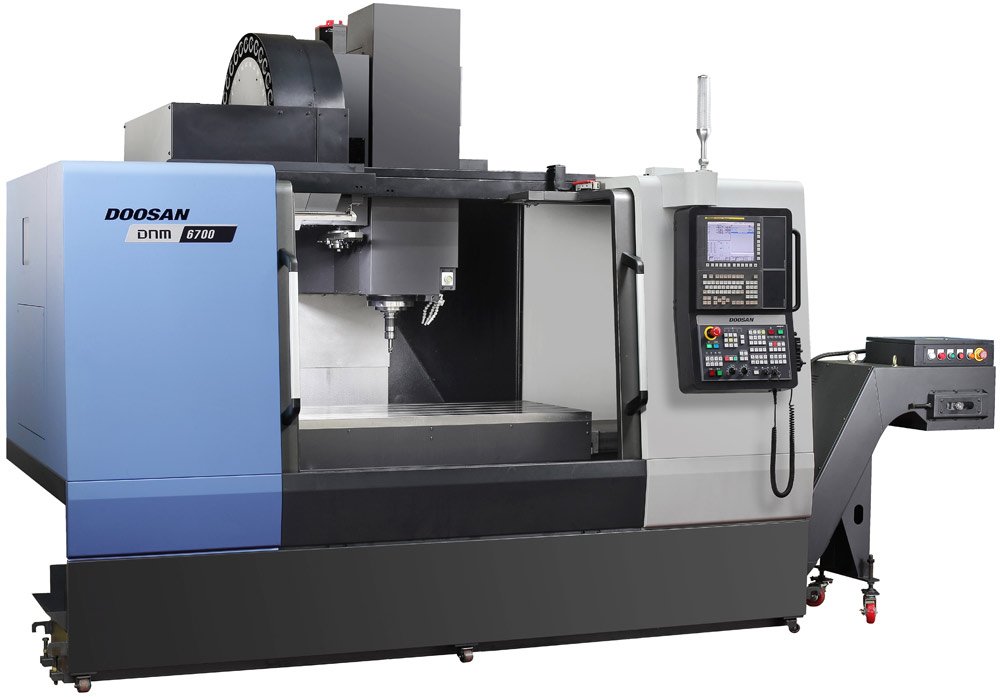

DOOSAN DNM 6705

DNM 6705

Соответствующий мировым стандартам, самый продаваемый высокоскоростной вертикальный обрабатывающий центр с высокой производительностью DNM

Надежное исполнение и богатая комплектация станков серии DNM — это залог высочайшей эффективности вашего производства. Конструкция станка обеспечивает высокую скорость вращения и жесткость, а для оптимальной работы над любой задачей станок оснащается роликовой направляющей шпинделя с прямым соединением. Серия DNM расширяет доступные пользователю возможности обработки. Станки серии DNM самые крупные среди станков аналогичного уровня, благодаря чему они становятся идеальными помощниками в выполнении разнообразной высокоэффективной обработки

Перемещения

Перемещение по оси X, мм: 1300
Перемещение по оси Y, мм: 670
Перемещение по оси Z, мм: 625
Расстояние от поверхности стола до центра шпинделя, мм: 150-775
Расстояние от центра шпинделя до колонны, мм: 708

Рабочий стол

Длинна рабочего стола, мм: 1500
Ширина рабочего стола, мм: 670
Максимальная нагрузка на стол, кг: 1300
Размер паза Т-slot,: 5-125x18H

Шпиндель

Скорость вращения шпинделя, об/мин: 8000
Конус шпинделя,: ВТ40
Максимальный крутящий момент шпинделя, Нм: 117.8

Скорость подачи

Скорость перемещения ось X, м/мин: 36
Скорость перемещения ось Y, м/мин: 36
Скорость перемещения ось Z, м/мин: 30
Скорость подачи резания, мм/мин: 15000

Инструментальный магазин

Количество инструментов, шт: 24
Максимальный диаметр инструмента, мм: 80
Максимальный диаметр инструмента (без смежных инструментов), мм: 125
Максимальная длинна инструмента, мм: 300
Максимальный вес инструмента, кг: 8
Выбор инструмента,: Авто
Время смены инструмента (Т-Т), ": 1.2
Время смены инструмента (С-С), ": 3.2

Двигатель

Мощность двигателя шпинделя, кВт: 15/18.5

Прочее

Потребляемая мощность, кВт: 38
Емкость бака смазки, л: 0.7
Емкость бака СОЖ, л: 430
Высота станка, мм: 3100
Ширина станка, мм: 2597
Длинна станка, мм: 3350
Масса станка, кг: 8500

10,4” LCD монитор, цветной
Комплект инструмента для обслуживания
Резервуар СОЖ с поддоном для стружки
Устройство блокировки дверей
Стандартная система СОЖ
Комплект выравнивающих опор
Встроенный шнековый конвеер для стружки
Сигнальная лампа (красный, желтый, зеленый)
Переносной пульт управления с электронным маховиком
Кабинетная защита станка
Освещение рабочей зоны (светодиодный светильник)
Энкодеры на осях X, Y, Z

Подготовка для четвертой оси
Емкость магазина инструментов 30/40 позиций
Конвейер для стружки с тележкой
Автоматическая система смазки
Охлаждение СОЖ
Сепаратор
Система подачи СОЖ сверху
Система подачи СОЖ через шпиндель
Уловитель масляного тумана
