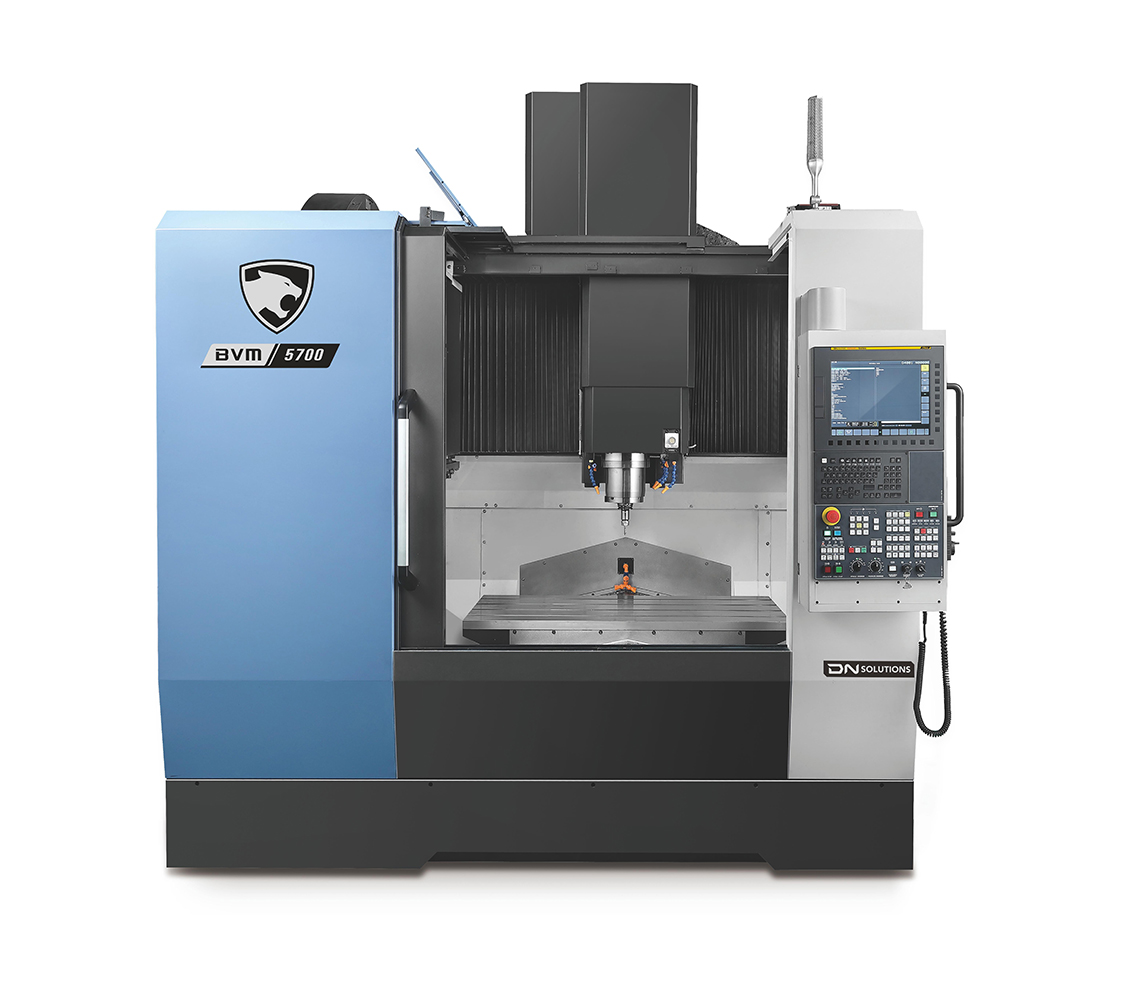

DOOSAN BVM 5700

Высокоточный вертикальный обрабатывающий центр мостового типа. BVM SERIES оптимизирован для сложных операций штамповки и пресс-формы и представляет собой высокоскоростной вертикальный обрабатывающий центр, оснащенный конструкцией стабильного мостового типа и шпинделем со скоростью 15 000 об/мин, гарантирующим исключительную надежность как с точки зрения точности, так и прочности.

Перемещения

Перемещение по оси X, мм: 1050
Перемещение по оси Y, мм: 570
Перемещение по оси Z, мм: 460
Расстояние от поверхности стола до центра шпинделя, мм: 150-610

Рабочий стол

Длинна рабочего стола, мм: 1300
Ширина рабочего стола, мм: 570
Максимальная нагрузка на стол, кг: 1000
Размер паза Т-slot,: 4-125x18H8

Шпиндель

Скорость вращения шпинделя, об/мин: 15000
Конус шпинделя,: ISO40
Максимальный крутящий момент шпинделя, Нм: 214

Скорость подачи

Скорость перемещения ось X, м/мин: 42
Скорость перемещения ось Y, м/мин: 42
Скорость перемещения ось Z, м/мин: 42

Инструментальный магазин

Количество инструментов, шт: 30
Максимальный диаметр инструмента, мм: 80
Максимальный диаметр инструмента (без смежных инструментов), мм: 125
Максимальная длинна инструмента, мм: 300
Максимальный вес инструмента, кг: 8
Выбор инструмента,: Авто
Время смены инструмента (Т-Т), ": 1.3
Время смены инструмента (С-С), ": 5.5

Двигатель

Мощность двигателя шпинделя, кВт: 18.5/37

Прочее

Потребляемая мощность, кВт: 55.4
Емкость бака СОЖ, л: 250
Высота станка, мм: 2890
Ширина станка, мм: 2560
Длинна станка, мм: 3080
Масса станка, кг: 7500

Система терморегулирования
Комплект инструмента для обслуживания
Резервуар СОЖ с поддоном для стружки
Обдув воздухом
Стандартная система СОЖ
Комплект выравнивающих опор
Сигнальная лампа (красный, желтый, зеленый)
Кабинетная защита станка
Освещение рабочей зоны
Энкодеры на осях X, Y, Z

Конвейер для стружки + бак
ЧПУ FANUC 31i
СОЖ через шпиндель 20 Бар
Датчик измерения инструмента Renishaw TS27R
Датчик измерения заготовки Renishaw OMP60
Пистолет СОЖ
Пистолет воздух
