YOU JI HMC 500 B

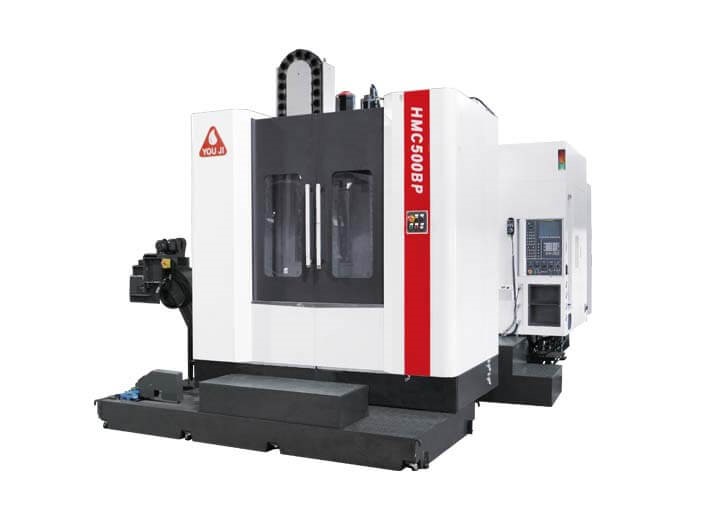

ГОРИЗОНТАЛЬНЫЙ ФРЕЗЕРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР HMC 500 B от компании YOU JI Тайвань.

Перемещения

Перемещение по оси X, мм: 800
Перемещение по оси Y, мм: 750
Перемещение по оси Z, мм: 800
Расстояние от поверхности стола до центра шпинделя, мм: 0-750
Расстояние от центра стола до торца шпинделя, мм: 165-950

Рабочий стол

Длинна рабочего стола, мм: 500
Ширина рабочего стола, мм: 500
Минимальный угол поворота рабочего стола, °: 0.001
Максимальная нагрузка на стол, кг: 500
Размер паза Т-slot,: 24хМ16

Шпиндель

Скорость вращения шпинделя, об/мин: 8000
Конус шпинделя,: ВТ50
Внутренний диаметр подшипника шпинделя, мм: 90

Скорость подачи

Скорость перемещения ось X, м/мин: 30
Скорость перемещения ось Y, м/мин: 30
Скорость перемещения ось Z, м/мин: 15
Скорость подачи резания, мм/мин: 15000

Инструментальный магазин

Количество инструментов, шт: 40
Максимальный диаметр инструмента, мм: 125
Максимальная длинна инструмента, мм: 400
Максимальный вес инструмента, кг: 25
Выбор инструмента,: Авто
Время смены инструмента (С-С), ": 10

Двигатель

Мощность двигателя шпинделя, кВт: 15/18.5
Мощность насоса гидростанции, кВт: 3.75
Мощность узла охлаждения шпинделя, кВт: 0.7
Мощность насоса подачи СОЖ, кВт: 0,8+0,75

Точность

Точность позиционирования, мм: ≤ 0.010
Точность повторяемости, кВт: ±0.005

Прочее

Потребляемая мощность, кВт: 40
Давление воздуха, Мра: 0,4-0,6
Емкость бака гидравлики, л: 150
Емкость бака смазки, л: 4.6
Емкость бака СОЖ, л: 400
Высота станка, мм: 3150
Ширина станка, мм: 2620
Длинна станка, мм: 3640
Масса станка, кг: 13000

· Система ЧПУ Fanuc 0i-MF

· 40 инструментов в магазине

· Автоматическая система смены паллет

· Система продувки шпинделя воздухом

· Поворотный стол (дискретность 0,001)

· Оптические линейки осей X, Y, Z (Fagor)

· Удаление стружки винтового типа

· Стальной ленточный транспортер для стружки

· Система подачи СОЖ

· Подача СОЖ через шпиндель 17 бар

· Подача СОЖ сверху

· Система охлаждения вокруг шпинделя

· Маслоотделитель

· Пистолет СОЖ

· Система гидравлики

· Кондиционер для электрического шкафа

· Жесткое нарезание резьбы

· Полная кабинетная защита

· Автоматическая система смазки

· Телескопическая защита направляющих

· Набор инструментов

· Сигнальная лампа (3 цвета)

· Рабочее освещение

· Руководство по эксплуатации

· Система ЧПУ Siemens 840D

· Поворотный стол (угол поворота 5')

· Двухскоростная коробка передач (HMC 500-800]

· Оптические линейки осей X,Y,Z (Heidenhain)

· Транспортер для стружки скребкового типа

· Охлаждение масла

· Переключатель уровня СОЖ

· Магазин на 60,80,120 позиций

· фрезерная головка -90'

· Уловитель масляного тумана

· Датчик измерения детали

· Датчик привязки инструмента

· Трансформатор

· Исполнение CE

· Блокировка двери
