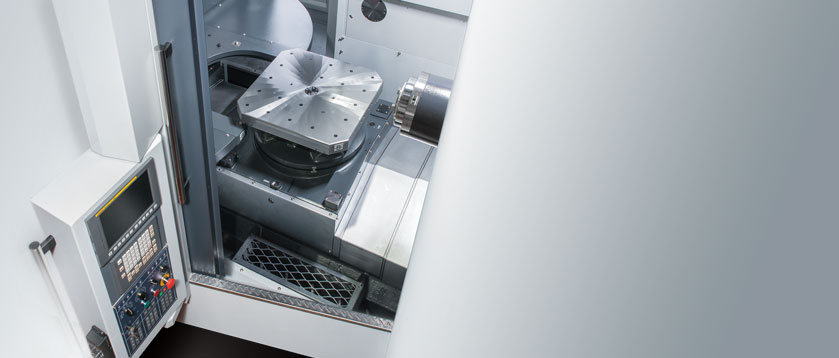

Горизонтально-фрезерный обрабатывающий центр с системой автоматической смены паллет AWEA AH-630
AWEA AH-630
Станки данной серии оснащены встроенной системой автоматической смены паллет, что значительно сокращает время подготовки станка к обработке, повышая тем самым его производительность.
Направляющие качения роликового типа сочетают в себе свойства достаточной жесткости и высокой скорости, что представляет собой оптимальное решение для выполнения любых видов фрезерной обработки.
Устанавливаемые на станки AWEA шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности, подвергаются процессу ручного шабрения.
Перемещения
- Перемещение по оси X, мм
- 780
- Перемещение по оси Y, мм
- 670
- Перемещение по оси Z, мм
- 650
- Расстояние от поверхности стола до центра шпинделя, мм
- 90-760
- Расстояние от центра стола до торца шпинделя, мм
- 150-800
Шпиндель
- Скорость вращения шпинделя, об/мин
- 10000
- Конус шпинделя,
- ВТ50
Инструментальный магазин
- Количество инструментов, шт
- 60
- Максимальный диаметр инструмента, мм
- 115
- Максимальный диаметр инструмента (без смежных инструментов), мм
- 230
- Максимальная длинна инструмента, мм
- 400
- Максимальный вес инструмента, кг
- 20
- Выбор инструмента,
- Авто
Рабочий стол
- Длинна рабочего стола, мм
- 500
- Ширина рабочего стола, мм
- 500
- Минимальный угол поворота рабочего стола, °
- 0.001
- Максимальная нагрузка на стол, кг
- 500
Скорость подачи
- Скорость перемещения ось X, м/мин
- 60
- Скорость перемещения ось Y, м/мин
- 48
- Скорость перемещения ось Z, м/мин
- 60
- Скорость подачи резания, мм/мин
- 10000
Двигатель
- Мощность двигателя шпинделя, кВт
- 22/26
Точность
- Точность позиционирования, мм
- ≤ 0.010
- Точность повторяемости, кВт
- 0.008
Прочее
- Высота станка, мм
- 37/45
- Ширина станка, мм
- 3035
- Длинна станка, мм
- 4600
- Масса станка, кг
- 12000
- цельнолитая чугунная станина
- направляющие качения HIWIN
- система ЧПУ FANUC 0i-M
- дополнительный пульт с маховиком для управления станком
- Ethernet, RS-232 и USB порты
- функция жесткого нарезания резьбы
- шпиндель: BBT 50; привод через двуступенчатый зубчатый редуктор 6000 об/мин или прямой привод 10000 об/мин
- система масляной термостабилизации шпинделя
- система автоматической смазки
- система подачи СОЖ
- инструментальный магазин Цепного типа на 60 позиции
- конвейер для уборки стружки с тележкой для стружки
- полное кабинетное ограждение рабочей зоны
- освещение рабочей зоны
- трехцветная сигнальная лампа
- теплообменник для электрического шкафа
- набор инструмента для установки и обслуживания станка
- опоры и нивелировочные болты
- трансформатор (380В/440В, 3 фазы)
- телескопическая защита направляющих и ШВП
- пистолеты для СОЖ и сжатого воздуха
- документация к станку и на систему ЧПУ на английском и русском языках
- система автоматической смены паллет: 2 паллеты
- установка оптических линеек HEIDENHAIN на оси X/Y/Z
- система подачи СОЖ через шпиндель от 20 до 70 Бар
- инструментальный магазин на 120/240 позиций
- отделитель масла от СОЖ
- система очистки и ионизации СОЖ
- функция смыва стружки со стенок станка внутри рабочей зоны
- замена направляющих на THK (Япония)
- кондиционер для электрошкафа
- расширение возможностей системы ЧПУ FANUC 0i-MF: модуль AICC II; просмотр 200 блоков УП наперед; сервер данных 1 ГБ
- замена системы ЧПУ на FANUC 31i-MB
- модуль Manual Guide для системы ЧПУ FANUC
- устройство для измерения инструмента или обрабатываемой детали RENISHAW (Великобритания) или BLUM (Германия)
