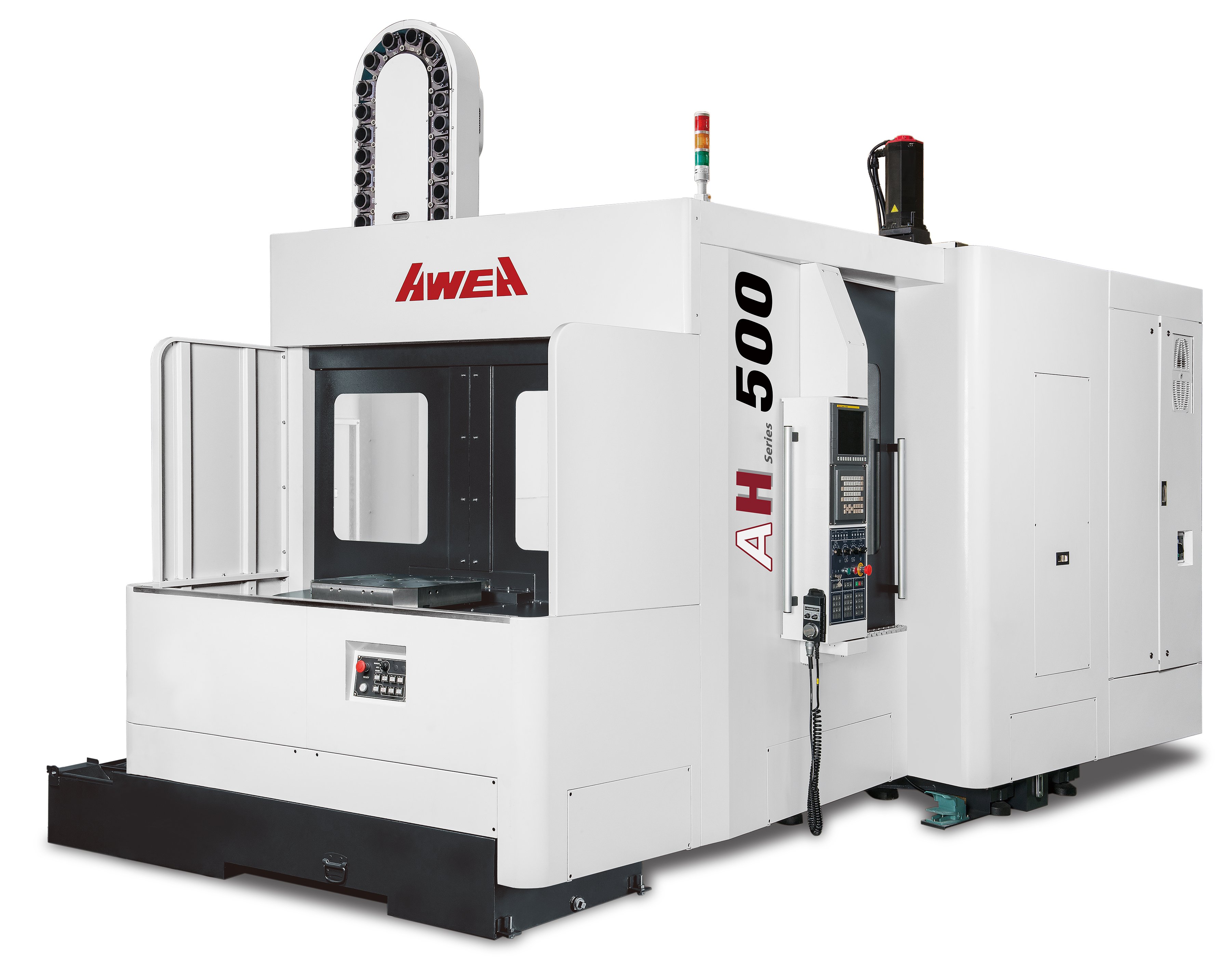

Горизонтально-фрезерный обрабатывающий центр с системой автоматической смены паллет AWEA AH-500

AWEA AH-500

Станки данной серии оснащены встроенной системой автоматической смены паллет, что значительно сокращает время подготовки станка к обработке, повышая тем самым его производительность.

Направляющие качения роликового типа сочетают в себе свойства достаточной жесткости и высокой скорости, что представляет собой оптимальное решение для выполнения любых видов фрезерной обработки.

Устанавливаемые на станки AWEA шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности, подвергаются процессу ручного шабрения.

Перемещения

Перемещение по оси X, мм: 1020
Перемещение по оси Y, мм: 900
Перемещение по оси Z, мм: 900
Расстояние от поверхности стола до центра шпинделя, мм: 50-950
Расстояние от центра стола до торца шпинделя, мм: 200-1100

Шпиндель

Скорость вращения шпинделя, об/мин: 10000
Конус шпинделя,: ВТ50

Инструментальный магазин

Количество инструментов, шт: 60
Максимальный диаметр инструмента, мм: 115
Максимальный диаметр инструмента (без смежных инструментов), мм: 230
Максимальная длинна инструмента, мм: 500
Максимальный вес инструмента, кг: 20
Выбор инструмента,: Авто

Рабочий стол

Длинна рабочего стола, мм: 630
Ширина рабочего стола, мм: 630
Минимальный угол поворота рабочего стола, °: 0.001
Максимальная нагрузка на стол, кг: 1200

Скорость подачи

Скорость перемещения ось X, м/мин: 48
Скорость перемещения ось Y, м/мин: 36
Скорость перемещения ось Z, м/мин: 48
Скорость подачи резания, мм/мин: 10000

Двигатель

Мощность двигателя шпинделя, кВт: 22/26

Точность

Точность позиционирования, мм: ≤ 0.010
Точность повторяемости, кВт: 0.008

Прочее

Высота станка, мм: 3755
Ширина станка, мм: 3485
Длинна станка, мм: 5325
Масса станка, кг: 16500

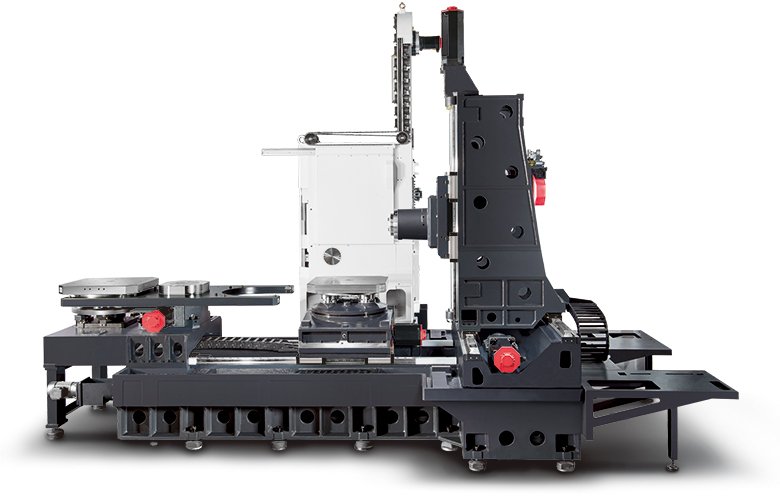

цельнолитая чугунная станина
направляющие качения HIWIN
система ЧПУ FANUC 0i-M
дополнительный пульт с маховиком для управления станком
Ethernet, RS-232 и USB порты
функция жесткого нарезания резьбы
шпиндель: BBT 50; привод через двуступенчатый зубчатый редуктор 6000 об/мин или прямой привод 10000 об/мин
система масляной термостабилизации шпинделя
система автоматической смазки
система подачи СОЖ
инструментальный магазин Цепного типа на 60 позиции
конвейер для уборки стружки с тележкой для стружки
полное кабинетное ограждение рабочей зоны
освещение рабочей зоны
трехцветная сигнальная лампа
теплообменник для электрического шкафа
набор инструмента для установки и обслуживания станка
опоры и нивелировочные болты
трансформатор (380В/440В, 3 фазы)
телескопическая защита направляющих и ШВП
пистолеты для СОЖ и сжатого воздуха
документация к станку и на систему ЧПУ на английском и русском языках

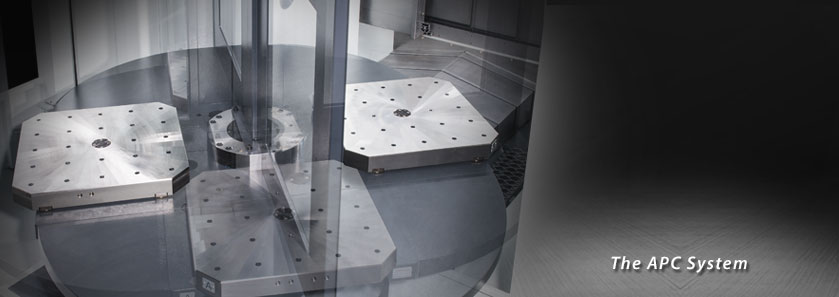

система автоматической смены паллет: 2 паллеты

установка оптических линеек HEIDENHAIN на оси X/Y/Z
система подачи СОЖ через шпиндель от 20 до 70 Бар
инструментальный магазин на 120/240 позиций
отделитель масла от СОЖ
система очистки и ионизации СОЖ

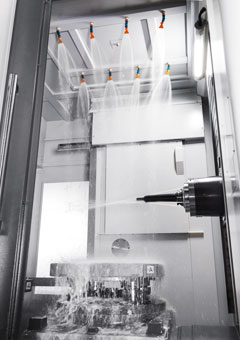

функция смыва стружки со стенок станка внутри рабочей зоны
замена направляющих на THK (Япония)
кондиционер для электрошкафа
расширение возможностей системы ЧПУ FANUC 0i-MF: модуль AICC II; просмотр 200 блоков УП наперед; сервер данных 1 ГБ
замена системы ЧПУ на FANUC 31i-MB
модуль Manual Guide для системы ЧПУ FANUC
устройство для измерения инструмента или обрабатываемой детали RENISHAW (Великобритания) или BLUM (Германия)
