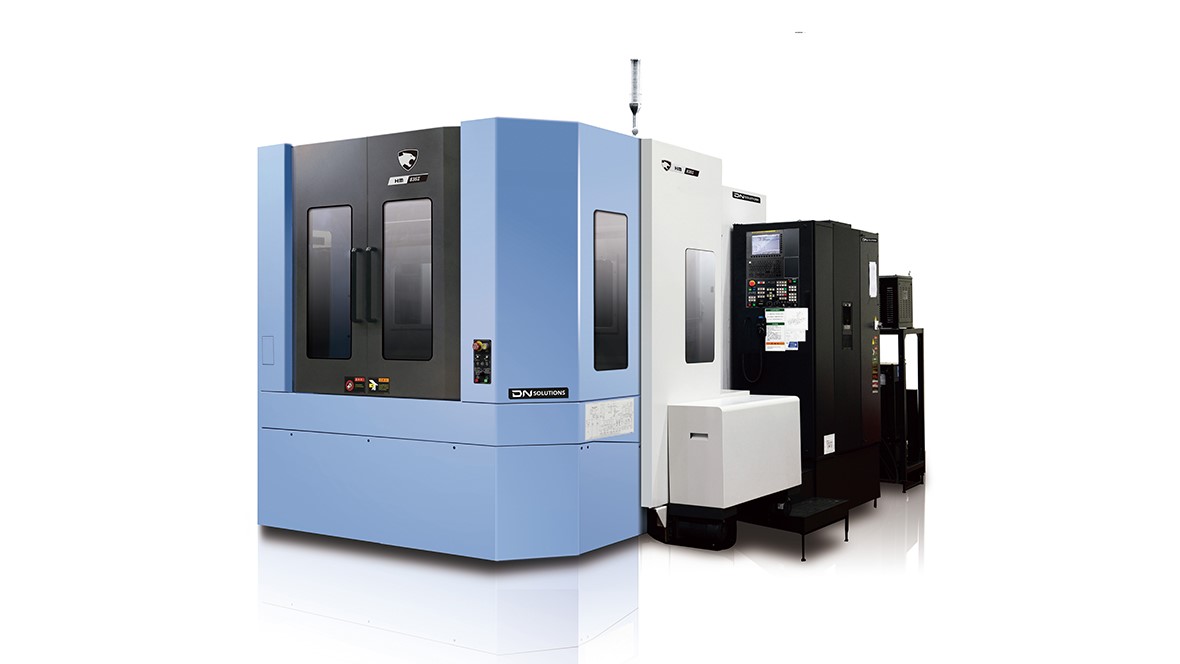

DOOSAN NHP 8000

Серия NHP – это горизонтальные силовые обрабатывающие центры. Конструкция станины, направляющие скольжения и мощные шпиндели с передачей крутящего момента через двухступенчатый редуктор обеспечивают исключительную жесткость и позволяют проводить обработку как на тяжелых режимах, так и производить чистовую обработку с высокой точностью и производительностью.

Перемещения

Перемещение по оси X, мм: 1400
Перемещение по оси Y, мм: 1200
Перемещение по оси Z, мм: 1370
Расстояние от поверхности стола до центра шпинделя, мм: 75-1275
Расстояние от центра стола до торца шпинделя, мм: 150-1520

Рабочий стол

Длинна рабочего стола, мм: 800
Ширина рабочего стола, мм: 800
Минимальный угол поворота рабочего стола, °: 0.001
Максимальная нагрузка на стол, кг: 2000
Размер паза Т-slot,: 24-М16хР2.0

Шпиндель

Скорость вращения шпинделя, об/мин: 10000
Конус шпинделя,: BT50
Максимальный крутящий момент шпинделя, Нм: 600

Скорость подачи

Скорость перемещения ось X, м/мин: 50
Скорость перемещения ось Y, м/мин: 50
Скорость перемещения ось Z, м/мин: 50
Скорость подачи резания, мм/мин: 25000

Инструментальный магазин

Количество инструментов, шт: 40
Максимальный диаметр инструмента, мм: 125
Максимальный диаметр инструмента (без смежных инструментов), мм: 320
Максимальная длинна инструмента, мм: 630
Максимальный вес инструмента, кг: 25
Выбор инструмента,: Авто
Время смены инструмента (Т-Т), ": 2.5
Время смены инструмента (С-С), ": 6.1

Смена рабочего стола

Способ смены стола,: Поворотный стол, 90°
Время смены стола, ": 16

Двигатель

Мощность двигателя шпинделя, кВт: 45/25

Прочее

Потребляемая мощность, кВт: 112
Давление воздуха, Мра: 0,54
Емкость бака смазки, л: 7.2
Емкость бака СОЖ, л: 925
Высота станка, мм: 3803
Ширина станка, мм: 4375
Длинна станка, мм: 7878
Масса станка, кг: 27000

Кабинетная защита станка
Комплект выравнивающих опор
Рабочий свет (люминесцентная лампа)
Сигнальная лампа (красный, желтый, зеленый)
Комплект инструментов для обслуживания
ЧПУ FANUC 31iB PLUS

Конвейер для стружки с тележкой
Оптические линейки по осям X,Y,Z
СОЖ через шпиндель 20/70 Бар
Минимальный угол поворота стола 0,001
И многое другое
