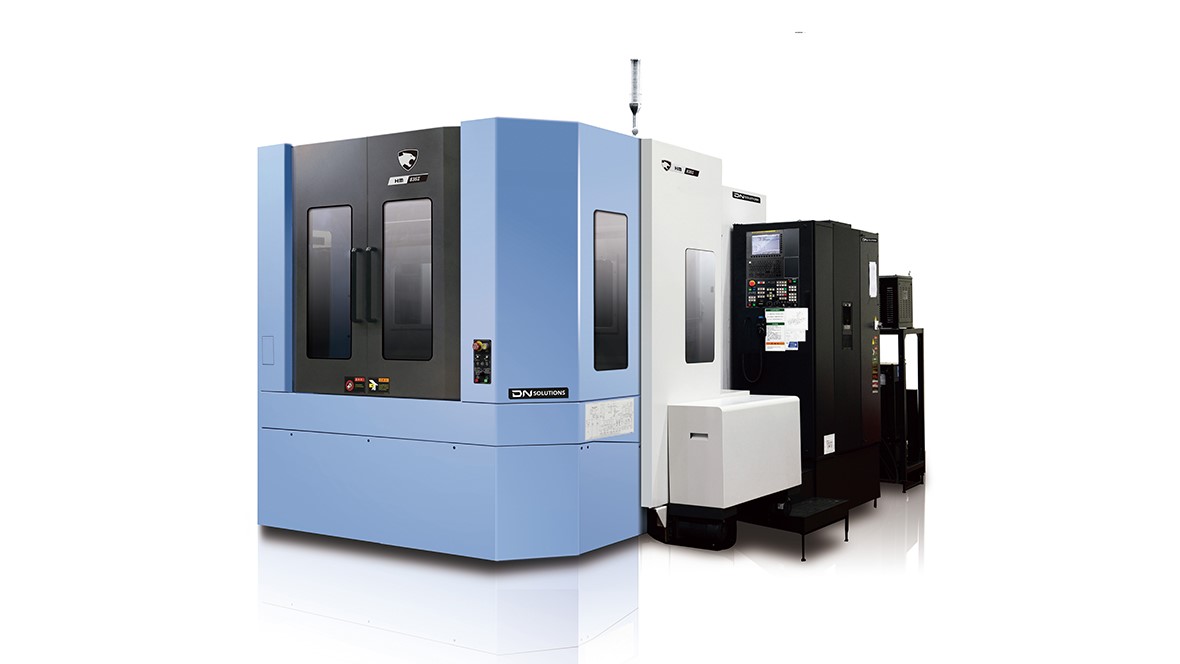

DOOSAN NHM 8000
DOOSAN NHM 8000
![](https://diomash.ru/storage/app/uploads/public/648/db4/ca1/648db4ca1b4d5902939481.jpg)
Серия NHM – это горизонтальные силовые обрабатывающие центры. Конструкция станины, направляющие скольжения и мощные шпиндели с передачей крутящего момента через двухступенчатый редуктор обеспечивают исключительную жесткость и позволяют проводить обработку как на тяжелых режимах, так и производить чистовую обработку с высокой точностью и производительностью.
Перемещения
- Перемещение по оси X, мм
- 1400
- Перемещение по оси Y, мм
- 1050
- Перемещение по оси Z, мм
- 1200
- Расстояние от поверхности стола до центра шпинделя, мм
- 75-1125
- Расстояние от центра стола до торца шпинделя, мм
- 150-1350
Рабочий стол
- Длинна рабочего стола, мм
- 800
- Ширина рабочего стола, мм
- 800
- Минимальный угол поворота рабочего стола, °
- 0.001
- Максимальная нагрузка на стол, кг
- 2000
- Размер паза Т-slot,
- 24-М16хР2.0
Шпиндель
- Скорость вращения шпинделя, об/мин
- 6000
- Конус шпинделя,
- BT50
- Максимальный крутящий момент шпинделя, Нм
- 1732
Скорость подачи
- Скорость перемещения ось X, м/мин
- 24
- Скорость перемещения ось Y, м/мин
- 24
- Скорость перемещения ось Z, м/мин
- 24
- Скорость подачи резания, мм/мин
- 12000
Инструментальный магазин
- Количество инструментов, шт
- 60
- Максимальный диаметр инструмента, мм
- 130
- Максимальный диаметр инструмента (без смежных инструментов), мм
- 320
- Максимальная длинна инструмента, мм
- 630
- Максимальный вес инструмента, кг
- 30
- Выбор инструмента,
- Авто
- Время смены инструмента (Т-Т), "
- 2
- Время смены инструмента (С-С), "
- 8
Смена рабочего стола
- Способ смены стола,
- Поворотный стол, 90°
- Время смены стола, "
- 16
Двигатель
- Мощность двигателя шпинделя, кВт
- 35/22
Прочее
- Потребляемая мощность, кВт
- 70
- Давление воздуха, Мра
- 0,54
- Емкость бака смазки, л
- 7.2
- Емкость бака СОЖ, л
- 925
- Высота станка, мм
- 3330
- Ширина станка, мм
- 4325
- Длинна станка, мм
- 7380
- Масса станка, кг
- 25500
- Кабинетная защита станка
- Комплект выравнивающих опор
- Рабочий свет (люминесцентная лампа)
- Сигнальная лампа (красный, желтый, зеленый)
- Комплект инструментов для обслуживания
- ЧПУ FANUC 31iB PLUS
- Конвейер для стружки с тележкой
- Оптические линейки по осям X,Y,Z
- СОЖ через шпиндель 20/70 Бар
- Минимальный угол поворота стола 0,001
- И многое другое
