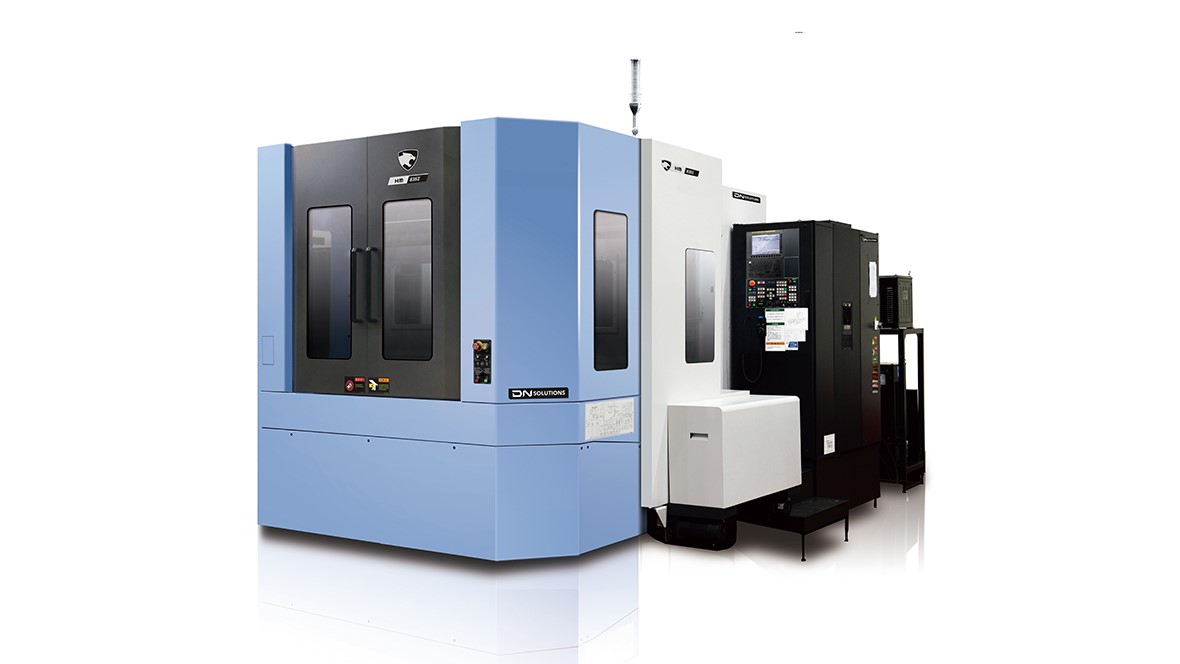

DOOSAN NHM 5000
DOOSAN NHM 5000
![](https://diomash.ru/storage/app/uploads/public/648/db4/ca1/648db4ca1b4d5902939481.jpg)
Серия NHM – это горизонтальные силовые обрабатывающие центры. Конструкция станины, направляющие скольжения и мощные шпиндели с передачей крутящего момента через двухступенчатый редуктор обеспечивают исключительную жесткость и позволяют проводить обработку как на тяжелых режимах, так и производить чистовую обработку с высокой точностью и производительностью.
Перемещения
- Перемещение по оси X, мм
- 850
- Перемещение по оси Y, мм
- 700
- Перемещение по оси Z, мм
- 850
- Расстояние от поверхности стола до центра шпинделя, мм
- 75-775
- Расстояние от центра стола до торца шпинделя, мм
- 100-950
Рабочий стол
- Длинна рабочего стола, мм
- 500
- Ширина рабочего стола, мм
- 500
- Минимальный угол поворота рабочего стола, °
- 0.001
- Максимальная нагрузка на стол, кг
- 800
- Размер паза Т-slot,
- 24-М16хР2.0
Шпиндель
- Скорость вращения шпинделя, об/мин
- 6000
- Конус шпинделя,
- BT50
- Максимальный крутящий момент шпинделя, Нм
- 1034
Скорость подачи
- Скорость перемещения ось X, м/мин
- 30
- Скорость перемещения ось Y, м/мин
- 30
- Скорость перемещения ось Z, м/мин
- 30
- Скорость подачи резания, мм/мин
- 15000
Инструментальный магазин
- Количество инструментов, шт
- 60
- Максимальный диаметр инструмента, мм
- 130
- Максимальный диаметр инструмента (без смежных инструментов), мм
- 320
- Максимальная длинна инструмента, мм
- 530
- Максимальный вес инструмента, кг
- 30
- Выбор инструмента,
- Авто
- Время смены инструмента (Т-Т), "
- 2
- Время смены инструмента (С-С), "
- 6.4
Смена рабочего стола
- Способ смены стола,
- Поворотный стол, 90°
- Время смены стола, "
- 8.5
Двигатель
- Мощность двигателя шпинделя, кВт
- 25/15
Прочее
- Потребляемая мощность, кВт
- 60
- Давление воздуха, Мра
- 0,54
- Емкость бака смазки, л
- 7.2
- Емкость бака СОЖ, л
- 825
- Высота станка, мм
- 3330
- Ширина станка, мм
- 3670
- Длинна станка, мм
- 6075
- Масса станка, кг
- 18500
- Кабинетная защита станка
- Комплект выравнивающих опор
- Рабочий свет (люминесцентная лампа)
- Сигнальная лампа (красный, желтый, зеленый)
- Комплект инструментов для обслуживания
- ЧПУ FANUC 31iB PLUS
- Конвейер для стружки с тележкой
- Оптические линейки по осям X,Y,Z
- СОЖ через шпиндель 20/70 Бар
- Минимальный угол поворота стола 0,001
- И многое другое
