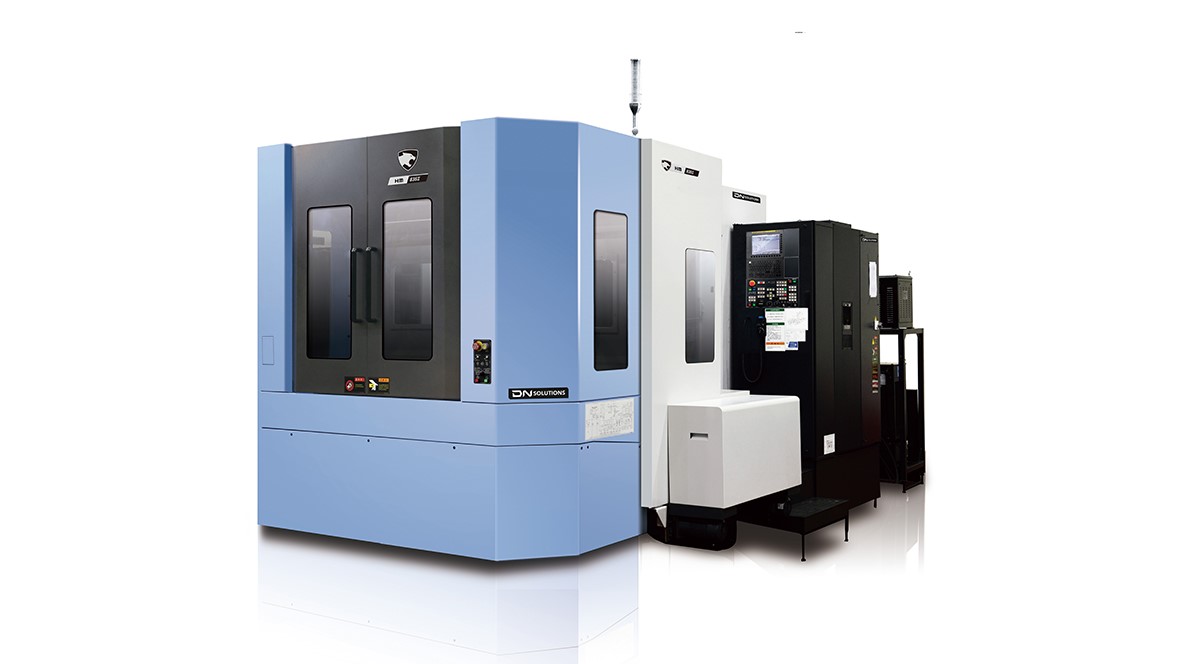

DOOSAN NHC 4000

Серия NHC – это горизонтальные силовые обрабатывающие центры. Конструкция станины, направляющие скольжения и мощные шпиндели с передачей крутящего момента через двухступенчатый редуктор обеспечивают исключительную жесткость и позволяют проводить обработку как на тяжелых режимах, так и производить чистовую обработку с высокой точностью и производительностью.

Перемещения

Перемещение по оси X, мм: 600
Перемещение по оси Y, мм: 560
Перемещение по оси Z, мм: 565
Расстояние от поверхности стола до центра шпинделя, мм: 50-610
Расстояние от центра стола до торца шпинделя, мм: 150-715

Рабочий стол

Длинна рабочего стола, мм: 400
Ширина рабочего стола, мм: 400
Минимальный угол поворота рабочего стола, °: 0.001
Максимальная нагрузка на стол, кг: 400
Размер паза Т-slot,: 24-М16хР2.0

Шпиндель

Скорость вращения шпинделя, об/мин: 8000
Конус шпинделя,: BT40
Максимальный крутящий момент шпинделя, Нм: 353.4

Скорость подачи

Скорость перемещения ось X, м/мин: 48
Скорость перемещения ось Y, м/мин: 40
Скорость перемещения ось Z, м/мин: 48
Скорость подачи резания, мм/мин: 20000

Инструментальный магазин

Количество инструментов, шт: 40
Максимальный диаметр инструмента, мм: 75
Максимальный диаметр инструмента (без смежных инструментов), мм: 140
Максимальная длинна инструмента, мм: 300
Максимальный вес инструмента, кг: 10
Выбор инструмента,: Авто
Время смены инструмента (Т-Т), ": 1.5
Время смены инструмента (С-С), ": 4

Смена рабочего стола

Способ смены стола,: Поворотный стол, 90°
Время смены стола, ": 8

Двигатель

Мощность двигателя шпинделя, кВт: 18,5/11

Прочее

Потребляемая мощность, кВт: 58
Давление воздуха, Мра: 0,54
Емкость бака смазки, л: 1.4
Емкость бака СОЖ, л: 550
Высота станка, мм: 2830
Ширина станка, мм: 2260
Длинна станка, мм: 4630
Масса станка, кг: 11000

Кабинетная защита станка
Комплект выравнивающих опор
Рабочий свет (люминесцентная лампа)
Сигнальная лампа (красный, желтый, зеленый)
Комплект инструментов для обслуживания
ЧПУ FANUC 31iB PLUS

Конвейер для стружки с тележкой
Оптические линейки по осям X,Y,Z
СОЖ через шпиндель 20/70 Бар
Минимальный угол поворота стола 0,001
И многое другое
