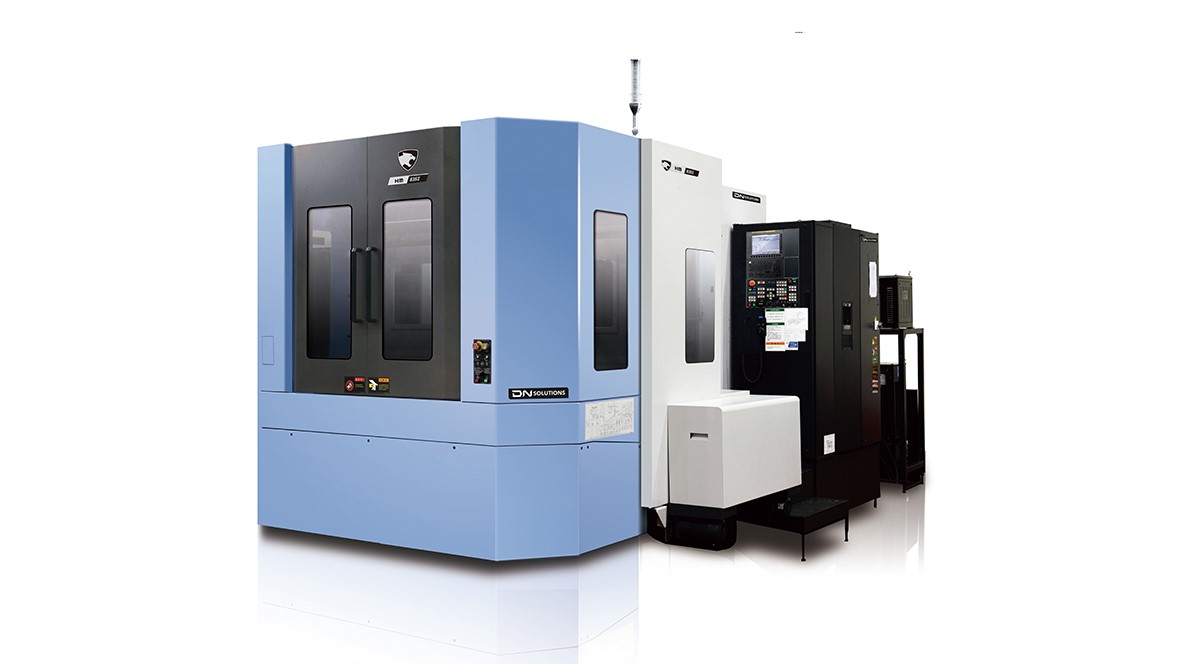

DOOSAN NHP 5550S

Серия NHP – это горизонтальные силовые обрабатывающие центры. Конструкция станины, направляющие скольжения и мощные шпиндели с передачей крутящего момента через двухступенчатый редуктор обеспечивают исключительную жесткость и позволяют проводить обработку как на тяжелых режимах, так и производить чистовую обработку с высокой точностью и производительностью.

Перемещения

Перемещение по оси X, мм: 800
Перемещение по оси Y, мм: 750
Перемещение по оси Z, мм: 750
Расстояние от поверхности стола до центра шпинделя, мм: 75-825
Расстояние от центра стола до торца шпинделя, мм: 100-850

Рабочий стол

Длинна рабочего стола, мм: 500
Ширина рабочего стола, мм: 600
Минимальный угол поворота рабочего стола, °: 0.001
Максимальная нагрузка на стол, кг: 800

Шпиндель

Скорость вращения шпинделя, об/мин: 10000
Конус шпинделя,: BT50
Максимальный крутящий момент шпинделя, Нм: 600

Скорость подачи

Скорость перемещения ось X, м/мин: 60
Скорость перемещения ось Y, м/мин: 60
Скорость перемещения ось Z, м/мин: 60
Скорость подачи резания, мм/мин: 30000

Инструментальный магазин

Количество инструментов, шт: 40
Максимальный диаметр инструмента, мм: 125
Максимальная длинна инструмента, мм: 500
Максимальный вес инструмента, кг: 25
Выбор инструмента,: Авто
Время смены инструмента (Т-Т), ": 2
Время смены инструмента (С-С), ": 3.5

Двигатель

Мощность двигателя шпинделя, кВт: 25/45
Двигатель подачи (X,Y,Z), кВт: 9

Точность

Точность позиционирования, мм: ±0.00
Точность повторяемости, кВт: ±0.0015
Точность позиционирования по оси B, ": 6
Точность повторяемости по оси B, ": 4

Прочее

Потребляемая мощность, кВт: 79
Давление воздуха, Мра: 0,54
Емкость бака смазки, л: 4.4
Емкость бака СОЖ, л: 825
Высота станка, мм: 3330
Ширина станка, мм: 2976
Длинна станка, мм: 3667
Масса станка, кг: 15700

Кабинетная защита станка
Комплект выравнивающих опор
Рабочий свет (люминесцентная лампа)
Сигнальная лампа (красный, желтый, зеленый)
Комплект инструментов для обслуживания
ЧПУ FANUC 31iB PLUS

Конвейер для стружки с тележкой
Оптические линейки по осям X,Y,Z
СОЖ через шпиндель 20/70 Бар
Минимальный угол поворота стола 0,001
И многое другое
