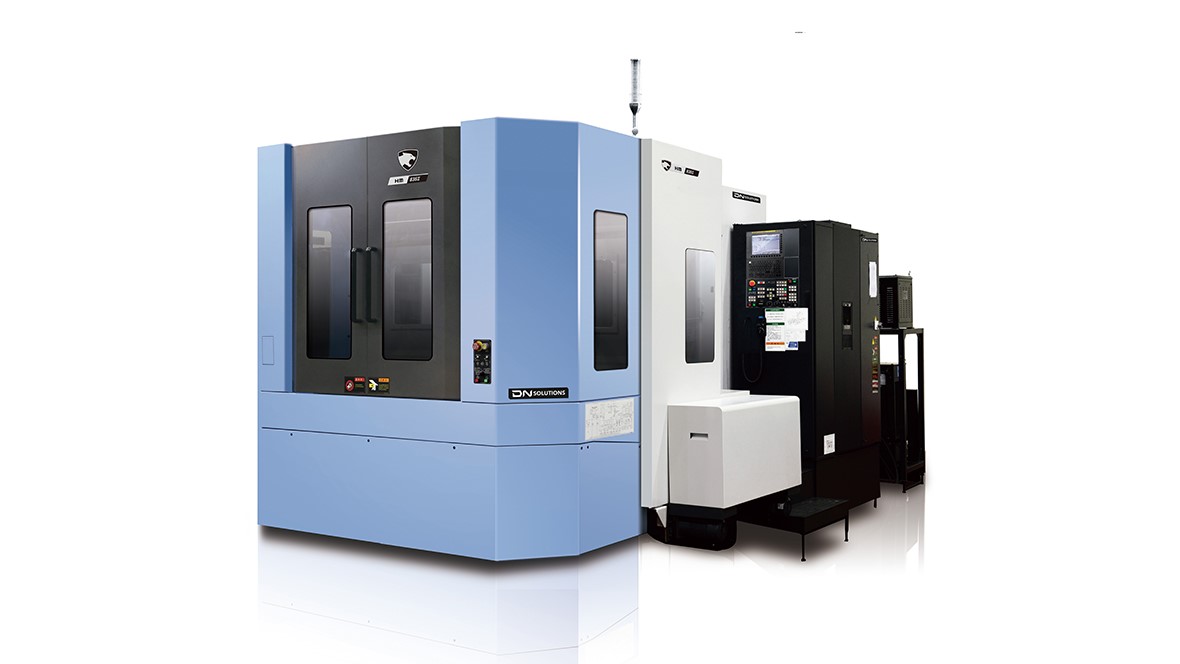

DOOSAN HM 635II
DOOSAN HM 635II
Серия HM – это горизонтальные силовые двухпаллетные обрабатывающие центры. Конструкция станины, направляющие скольжения и мощные шпиндели с передачей крутящего момента через двухступенчатый редуктор обеспечивают исключительную жесткость и позволяют проводить обработку как на тяжелых режимах, так и производить чистовую обработку с высокой точностью и производительностью.
Перемещения
- Перемещение по оси X, мм
- 1000
- Перемещение по оси Y, мм
- 800
- Перемещение по оси Z, мм
- 850
- Расстояние от поверхности стола до центра шпинделя, мм
- 75-875
- Расстояние от центра стола до торца шпинделя, мм
- 150-1000
Рабочий стол
- Длинна рабочего стола, мм
- 630
- Ширина рабочего стола, мм
- 630
- Минимальный угол поворота рабочего стола, °
- 0.001
- Максимальная нагрузка на стол, кг
- 1200
Шпиндель
- Скорость вращения шпинделя, об/мин
- 6000
- Конус шпинделя,
- BT50
- Максимальный крутящий момент шпинделя, Нм
- 1675.8
Скорость подачи
- Скорость перемещения ось X, м/мин
- 24
- Скорость перемещения ось Y, м/мин
- 24
- Скорость перемещения ось Z, м/мин
- 24
- Скорость подачи резания, мм/мин
- 12000
Инструментальный магазин
- Количество инструментов, шт
- 40
- Максимальный диаметр инструмента, мм
- 135
- Максимальная длинна инструмента, мм
- 550
- Максимальный вес инструмента, кг
- 25
- Выбор инструмента,
- Авто
- Время смены инструмента (С-С), "
- 8.5
Смена рабочего стола
- Способ смены стола,
- Поворотный стол, 90°
- Время смены стола, "
- 25
Двигатель
- Мощность двигателя шпинделя, кВт
- 18,5/22
- Мощность двигателя смены палет, кВт
- 3
- Двигатель подачи (X,Y,Z), кВт
- 7
Точность
- Точность позиционирования, мм
- ±0.005
- Точность повторяемости, кВт
- +/-0,002
- Точность позиционирования по оси B, "
- 6
- Точность повторяемости по оси B, "
- 4
Прочее
- Потребляемая мощность, кВт
- 49
- Давление воздуха, Мра
- 0,54
- Емкость бака СОЖ, л
- 550
- Высота станка, мм
- 3041
- Ширина станка, мм
- 3863
- Длинна станка, мм
- 6458
- Масса станка, кг
- 18000
- Кабинетная защита станка
- Стандартная система СОЖ
- Переносной маховик
- Охлаждение шпинделя и масляный радиатор
- Рабочий свет (люминесцентная лампа)
- Сигнальная лампа (красный, желтый, зеленый)
- Комплект инструментов для обслуживания
- ЧПУ FANUC 0i PLUS
- Конвейер для стружки с тележкой
- Оптические линейки HEIDENHAIN по осям X,Y,Z
- СОЖ через шпиндель 20 Бар
- Минимальный угол поворота стола 0,001
- И многое другое
