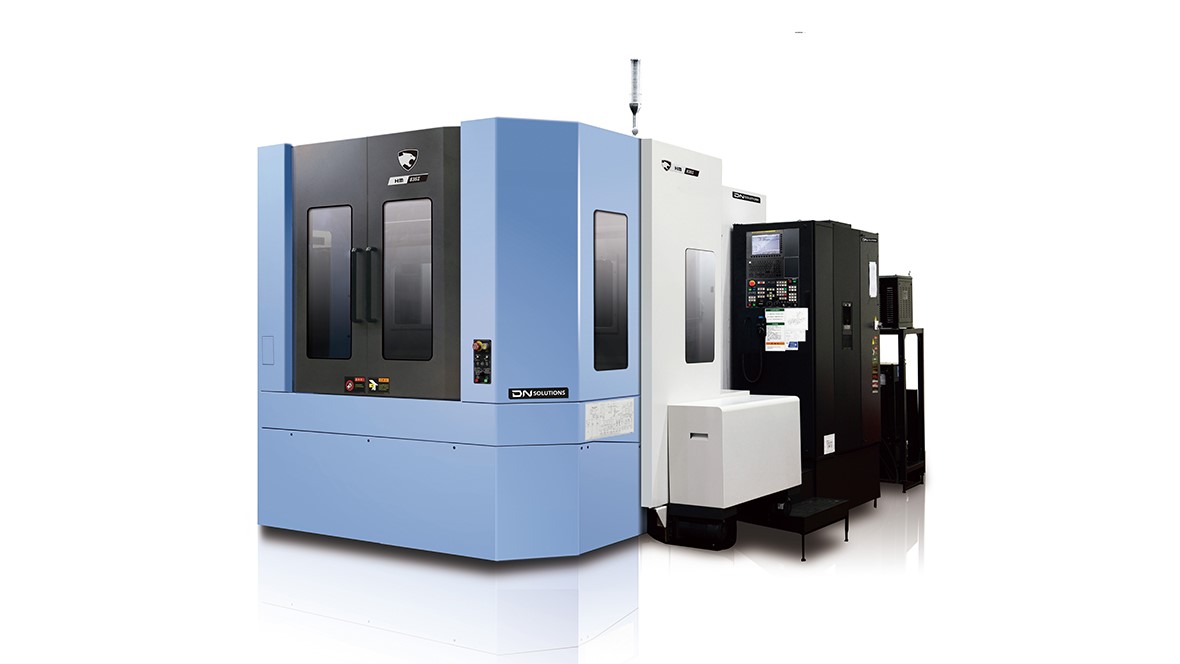

DOOSAN HM 1000

Серия HM – это горизонтальные силовые двухпаллетные обрабатывающие центры. Конструкция станины, направляющие скольжения и мощные шпиндели с передачей крутящего момента через двухступенчатый редуктор обеспечивают исключительную жесткость и позволяют проводить обработку как на тяжелых режимах, так и производить чистовую обработку с высокой точностью и производительностью.

Перемещения

Перемещение по оси X, мм: 2100
Перемещение по оси Y, мм: 1250
Перемещение по оси Z, мм: 1250
Расстояние от поверхности стола до центра шпинделя, мм: 75-1325

Рабочий стол

Длинна рабочего стола, мм: 1000
Ширина рабочего стола, мм: 1000
Максимальная нагрузка на стол, кг: 3000
Размер паза Т-slot,: 36-М20хР2.5

Шпиндель

Скорость вращения шпинделя, об/мин: 6000
Конус шпинделя,: BT50
Максимальный крутящий момент шпинделя, Нм: 1989.4

Скорость подачи

Скорость перемещения ось X, м/мин: 24
Скорость перемещения ось Y, м/мин: 24
Скорость перемещения ось Z, м/мин: 24
Скорость подачи резания, мм/мин: 12000

Инструментальный магазин

Количество инструментов, шт: 60
Максимальный диаметр инструмента, мм: 130
Максимальный диаметр инструмента (без смежных инструментов), мм: 300
Максимальная длинна инструмента, мм: 650
Максимальный вес инструмента, кг: 30
Выбор инструмента,: Авто
Время смены инструмента (Т-Т), ": 10

Двигатель

Мощность двигателя шпинделя, кВт: 22/26

Прочее

Потребляемая мощность, кВт: 71
Давление воздуха, Мра: 0,54
Высота станка, мм: 3585
Ширина станка, мм: 5822
Длинна станка, мм: 9657
Масса станка, кг: 29000

Кабинетная защита станка
Стандартная система СОЖ
Переносной маховик
Охлаждение шпинделя и масляный радиатор
Рабочий свет (люминесцентная лампа)
Сигнальная лампа (красный, желтый, зеленый)
Комплект инструментов для обслуживания
ЧПУ FANUC 0i PLUS

Конвейер для стружки с тележкой
Оптические линейки HEIDENHAIN по осям X,Y,Z
СОЖ через шпиндель 20 Бар
Минимальный угол поворота стола 0,001
И многое другое
