    5-ти осевой фрезерный станок ЧПУ с поворотно-наклонным столом EMCO MAXXMILL 630

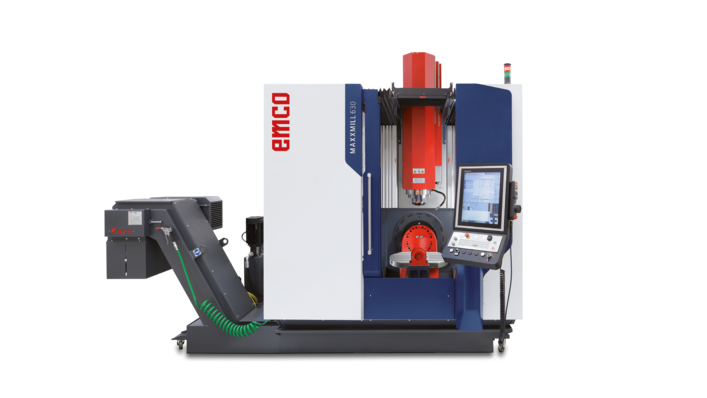

    EMCO MAXXMILL 630

    5-ти осевой фрезерный станок ЧПУ с поворотно-наклонным столом EMCO MAXXMILL 630
    5-ти осевой фрезерный станок ЧПУ с поворотно-наклонным столом EMCO MAXXMILL 630
    5-ти осевой фрезерный станок ЧПУ с поворотно-наклонным столом EMCO MAXXMILL 630
    5-ти осевой фрезерный станок ЧПУ с поворотно-наклонным столом EMCO MAXXMILL 630
    5-ти осевой фрезерный станок ЧПУ с поворотно-наклонным столом EMCO MAXXMILL 630
    • Механический шпиндель или мотор-шпиндель до 15 000 об/мин
    • 5 одновременно управляемых осей станка
    • Устройство смены инструмента на 30 позиций (60-опция)
    • EMCONNECT  – Цифровой ассистент (Siemens 840D sl)
    • Система ЧПУ Siemens или Heidenhain



    Cкачать каталог

    Технические характеристики

    Рабочая зона

    Перемещение по осям X/Y/Z500 (600 опция)  / 460 / 450 мм
    Мин. расстояние от торца шпинделя до рабочей поверхности столаØ 175 мм
    Макс. расстояние от торца шпинделя до рабочей поверхности столаØ 675 мм
    Количество осей станка5
    Кол-во одновременно управляемых осей станка  5
    Максимальная длина заготовки, мм500 мм
    Максимальная ширина заготовки, мм460 мм
    Максимальная высота заготовки, мм 500 мм
    Максимальный диаметр заготовки, мм550 мм
    Ускоренное перемещение по X/Y/Z30 / 30 / 30 м/мин
    Макс. усилие подачи по X / Y / Z5 000 / 5 000 / 5 000 Н
    Рабочая поверхность стола630 х 500 мм
    Максимальная нагрузка на стол200 кг
    Количество T-образных пазов стола5 шт.
    Размер T-образных пазов стола14 мм
    Расстояние между T-образными пазами стола75 мм

    Механический шпиндель

    Диапазон скорости вращения50 -12 000 об/мин
    Крутящий момент шпинделя (макс.)100 Нм
    Мощность шпинделя S6 (макс.) 15 кВт
    Конус шпинделяISO
    Размер конуса шпинделя40
    Зажим инструментаISO 7388/2 Type B
    Способ охлажденияводяное

    Мотор-шпиндель

    Диапазон скорости вращения50 -15 000 об/мин
    Крутящий момент шпинделя (макс.)100 Нм
    Мощность шпинделя S6 (макс.)20 кВт
    Конус шпинделяISO (HSK - опция)
    Размер конуса шпинделя40 (63-опция)
    Зажим инструментаISO 7388/2 Type B
    Способ охлажденияводяное

    Инструментальный магазин

    Тип исполнениябарабан
    Количество мест инструмента30 (60-опция)
    Время смены инструмента ("от стружки до стружки")2 сек
    Максимальный диаметр инструмента, мм80 мм
    Макс. диаметр инструмента при свободных соседних позициях в магазине125 мм
    Макс. длина инструмента250 мм
    Макс. масса одного инструмента8 кг

    Точностные характеристики

    Точность позиционирования X / Y / Z10 мкм
    Точность позиционирования по оси B / С20 / 10 угл. сек.
    Повторяемость4 мкм

    Общие данные

    Габаритные размеры (Д х Ш х В)
    2 500 х 3 120 х 3 060 мм
    Вес станка
    4 800 кг

    Основные особенности

    Портальная компоновка станка позволяет производить полноценную 5-ти координатную обработку деталей с высокой производительностью и точностью.

    А применение различных типов шпинделей позволяет найти применение для данных станков от общего машиностроения до космической промышленности.


    Ключевые моменты

    • Высочайшая точность обработки;
    • Одновременная обработка по 5-ти осям;
    • Высокая термостабильность конструкции;
    • Современная концепция перемещения колонны;
    • Мощный поворотный стол с поворотными электродвигателями, прямыми измерительными системами и фронтальной поддержкой, размеры 630 х 500 мм обеспечивает высокую стабильность и точность;
    • Широкий диапазон поворота +/- 100°;
    • Стандартные оптические линейки по осям X / Y / Z;
    • Современная система управления от Siemens или Heidenhain;
    • Для Sinumerik 840D sl доступен цифровой ассистент процесса обработки emcoNNECT;
    • Оптимальный отвод стружки;
    • Привлекательное соотношение «цена-качество»;
    • Сделано в самом сердце Европы!


    Примеры использования


    Корпус (стальное литьё)
    Распределитель (латунь)
    Тестовая деталь (алюминий)



    Габаритные размеры / Рабочая зона


    Габаритные размеры (Д х Ш х В)2 500 х 3 120 х 3 060 мм
    Вес станка4 800 кг

    Рабочая зона


    Стандартная комплектация

    Опции / Принадлежности

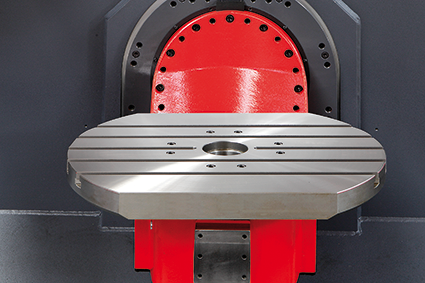

    НАКЛОННО-ПОВОРОТНЫЙ СТОЛ

    Наклонный поворотный стол с большой рабочей зажимной поверхностью 630 х 500 мм (24.8 х 19.6’) и может выдерживать нагрузку до 250 кг. Это позволяет легко обрабатывать заготовки размером 445 х 445 х 290 мм. Особая форма стола позволяет шпинделю приближаться ближе к центру стола.


    ДИАПАЗОН ПЕРЕМЕЩЕНИЯ

    Благодаря углу поворота +/- 100°, ось B обеспечивает большую рабочую зону по сравнению с подобными станками других производителей. Поворот оси C составляет 360° непрерывно.






    НАСОС СОЖ ВЫСОКОГО ДАВЛЕНИЯ


    Через вращающееся сопло с насосом высокого давления на 20 бар охлаждается шпиндель и инструмент. В качестве альтернативы возможно охлаждение воздухом.


    АВТОМАТИЧЕСКОЕ ИЗМЕРЕНИЕ ИНСТРУМЕНТА

    Заготовки измеряются автоматически инфракрасным измерительным щупом, установленным в главный шпиндель. Измерительные циклы используют полученные значения.


    Программное обеспечение


    EMCONNECT – ЦИФРОВОЙ АССИСТЕНТ ПРОЦЕССОВ ОБРАБОТКИ

    Для повышения производительности и эффективности в производстве.

    EMCONNECT обеспечивает лёгкий доступ к цифровому производству – вся важная информация и системы централизовано доступны на станке. Знакомая система ЧПУ и, следовательно, привычное управление станком остаётся прежним.

    Понятный краткий обзор состояния станка, данных о станке и режиме работы доступны при одном лишь взгляде на панель управления emcoNNECT. 22-дюймовый сенсорный дисплей, объединённый с промышленным ПК и клавиатурой, включая горячие клавиши HMI для простого и интуитивно понятного управления через пользовательский интерфейс, оптимизированный для сенсорного дисплея.

    Включено в базовую комплектацию версии станка с системой ЧПУ Siemens (Siemens 840D sl).

    СИСТЕМА ЧПУ SINUMERIK 840D SL, ВКЛ. SHOPMILL

    Sinumerik 840 D sl – универсальная и гибкая система ЧПУ. Sinumerik 840 D sl предлагает целый ряд функций. Данная система идеально подходит приложениям, использующим самые разнообразные функции. Sinumerik 840 D sl устанавливает новые стандарты относительно точности, динамики и лёгкости интеграции с устройствами.


    • Вращение рабочей поверхности;
    • Цилиндрическая обработка поверхности;
    • 3D-компенсация погрешности инструмента;
    • Быстрое исполнение благодаря коротким по времени блокам обработки.

    СИCТЕМА ЧПУ HEIDENHAIN TNC 620

    Новейшая система управления предлагает операции фрезерной обработки, 19” ЖК-дисплей и 3D-воспроизведение, а также программирование графики.

    Особенно подходит для фрезерования, высокоскоростного резания и 5-осевой обработки (до 6 осей).
