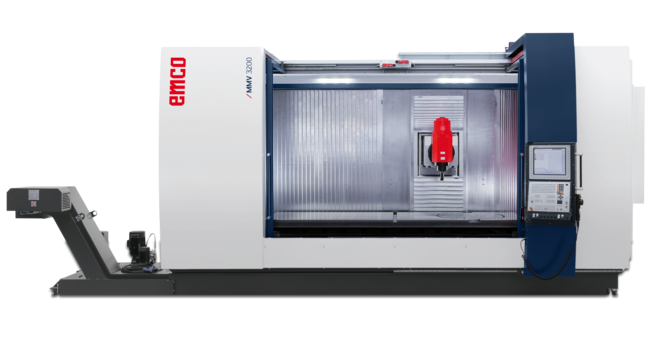

Вертикально-фрезерный обрабатывающий центр с ЧПУ с подвижной колонной EMCO MMV 3200

EMCO MMV 3200

Новый дизайн / новый цвет
Направляющие роликового типа
Инструментальный магазин на 40 – 120 позиций
Главный шпиндель ISO / BT, 15 000 об/мин – 46 кВт, 125 Нм (S1) / 170 Нм (S6-40%)
Шарико-винтовые пары с прямым приводом с ускоренным перемещением до 50 м/мин
emcoNNECT – Цифровой Ассистент процесса обработки
Система ЧПУ Heidenhain или Siemens

Cкачать каталог

Технические характеристики

Перемещение по оси X	3 200 мм
Перемещение по оси Y	1 000 мм
Перемещение по оси Z (ISO 40 / BT 40 / HSK-A63)	950 мм
Перемещение по оси Z (HSK-A100)	920 мм
Мин./макс. расстояние от стола до торца шпинделя (вертикально) ISO 40 / BT 40 / HSK-A63	0 - 950 мм
Мин./макс. расстояние от стола до торца шпинделя (вертикально) HSK-A100	0 - 920 мм
Мин./макс. расстояние от стола до торца шпинделя (горизонтально) ISO 40 / BT 40 / HSK-A63	250 - 1200 мм
Мин./макс. расстояние от стола до торца шпинделя (горизонтально) HSK-A100	280 - 1200 мм

Подачи

Скорость быстрого перемещения по осям X / Y / Z	50 / 40 / 40 м/мин
Ускорение по X / Y / Z	3 / 4 / 4 м/с²

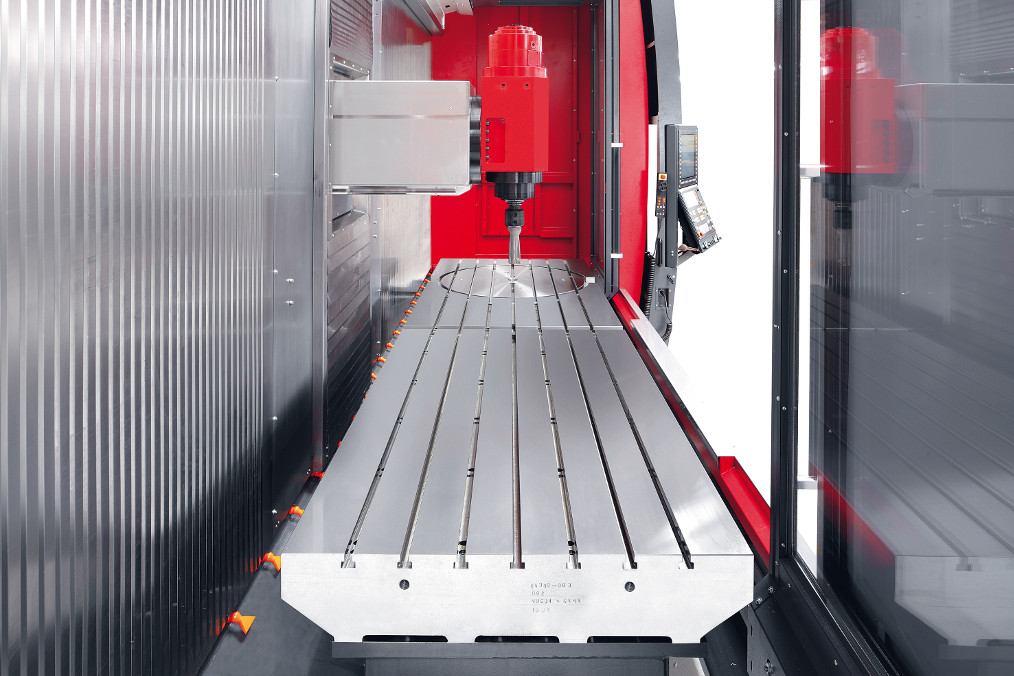

Стол

Размер стола	3 500 х 1 050 мм
T-образные пазы (ширина x кол-во x расстояние)	18 мм х 7 шт. х 125 мм
Макс. нагрузка на стол (равномерно распределённая)	5 000 кг

Поворотный стол

Диаметр поворотного стола	900 мм
Макс. нагрузка на стол	2 000 кг
Привод	моментный двигатель

Главный шпиндель ISO / BT

Диапазон скоростей	50 - 15 000 об/мин
Крутящий момент	125 Нм (S1), 170 Нм (S6-40%)
Мощность шпинделя	46 кВт
Конус	ISO 40 / BT 40

Главный шпиндель HSK-A63 HSK A63 (опция)

Диапазон скоростей	50 - 18 000 об/мин
Крутящий момент	125 Нм (S1), 170 Нм (S6-40%)
Мощность шпинделя	46 кВт
Конус	HSK A63

Главный шпиндель HSK-A100 (опция)

Диапазон скоростей	50 - 10 000 об/мин
Крутящий момент	200 Нм (S1), 270 Нм (S6-40%)
Мощность шпинделя	76 кВт
Конус	HSK-A100

Инструментальный магазин (вдоль колонны)

Количество инструментальных станций	40 (60 / 120)
Принцип смены инструмента	Манипулятор S типа "рука"
Максимальный диаметр инструмента	90 мм
Максимальный диаметр инструмента (без соседних инструментов)	125 мм
Максимальная длина инструмента	300 мм
Максимальный вес инструмента	8 кг
Максимальный общий вес инструментов	180 кг / 240 кг - 360 кг

Инструментальный магазин (стационарный) ISO 40 / BT 40 / HSK-A63

Количество инструментальных станций	40 (60 / 80 / 100)
Принцип смены инструмента	Манипулятор S типа "рука"
Максимальный диаметр инструмента	75 мм
Максимальный диаметр инструмента (без соседних инструментов)	125 мм
Максимальная длина инструмента	380 мм
Максимальный вес инструмента	8 кг
Максимальный общий вес инструментов	160 кг

Инструментальный магазин (стационарный) HSK-A100

Количество инструментальных станций	40 (24)
Принцип смены инструмента	Манипулятор S типа "рука"
Максимальный диаметр инструмента	125 мм
Максимальный диаметр инструмента (без соседних инструментов)	200 мм
Максимальная длина инструмента	400 мм
Максимальный вес инструмента	20 кг
Максимальный общий вес инструментов	600 кг

Система смазки

Направляющие	Центральная система консистентной смазки
ШВП	Центральная система консистентной смазки

Общие данные

Габаритные размеры (Д х Ш х В) с конвейером для стружки	8 414 x 5 026 х 3 458 мм
Общий вес станка (ISO 40 / BT 40 / HSK-A63)	24 000 кг
Общий вес станка (HSK-A100)	25 500 кг

Ключевые моменты

Гибкая модульная конструкция и привлекательный эргономичный дизайн;
Доступны версии с 3, 4 или 5 осями;
Обрабатывающий центр с высокопроизводительным мотор-шпинделем;
Линейные направляющие роликового типа повышенной жёсткости размер 55 (ось X);
ШВП с прямым приводом по оси Y и Z, точная и бесшумная работа;
Ось X с шарико-винтовой передачей с вращающейся гайкой и фиксированным винтом;
Встроенный круглый стол и ось B с моментными двигателями.

Опции / Принадлежности


Измерительные системы		Большая рабочая зона
Системы измерения инструментов для сокращения времени настройки при смене инструмента, а также измерения заготовки для проверки размеров или поиска нулевых точек. Измерение заготовки осуществляется посредством радиопередачи.		Благодаря большой рабочей зоне существует возможность кастомизировать станок с широким спектром опций, например, с перегородкой для работы в маятниковом режиме, поворотным столом, задней бабкой и т.д.


Автоматическая система измерения детали		Система бумажного ленточного фильтра с насосами СОЖ высокого давления
Заготовки автоматически измеряются инфракрасным измерительным датчиком, установленном на главном шпинделе. Измерительные циклы принимают значения.		При необходимости можно установить давление насоса СОЖ на 25/40/60/80 Бар. Это позволяет с максимальной эффективностью использовать инструменты для сверления и фрезерования с подачей СОЖ.

Габаритные размеры

Габаритные размеры (Д х Ш х В) с конвейером для стружки

8 414 x 5 026 х 3 458 мм

Вес станка

Общий вес станка (ISO 40 / BT 40 / HSK-A63)	24 000 кг
Общий вес станка (HSK-A100)	25 500 кг

Занимаемая площадь пола

Стандартная комплектация

Опции


Инструментальный магазин		Фрезерный шпиндель
В данной серии станков предусмотрены две различные системы устройств для смены инструмента. Доступно в конфигурации со стационарным инструментальным барабаном в 3-, 4- и 5-осевой версиях, или с инструментальным магазином цепного типа на подвижной стойке в 4- или 5-осевой версии. Смена инструмента в конфигурации со стационарным инструментальным магазином барабанного типа с двойным захватом в конце оси X на 40 позиций инструмента (опция – на 80 позиций). Быстрая и безопасная смена инструмента в конфигурации инструментального цепного магазина по всей длине оси X и в крайних пределах по осям Z и Y. До 120 позиций инструментов. Внешнее устройство для смены инструмента типа «башня» доступно по запросу.		Станок оснащён мотор-шпинделем с жидкостным охлаждением и имеет превосходные технические характеристики. При скорости вращения шпинделя в 15 000 об/мин, мощности 46 кВт и максимальном крутящем моменте 170 Нм, станок превосходно подходит для работы на тяжёлых режимах. Мотор-шпиндель со скоростью 18 000 об/мин доступен с HSK A63.


Перемещение по оси Z		Ось Y
Для достижения точности быстрого перемещения по оси Z со скоростью 40 м/мин, и по причине её тяжёлого веса, данная ось усилена двумя приводами шарико-винтовой пары и тандемной работой («master-slave») двух сервомоторов.		Для достижения точности быстрого перемещения по оси Z со скоростью 40 м/мин, и по причине её тяжёлого веса, данная ось оснащена двумя приводами шариковинтовой пары и тандемной работой («master-slave») двух сервомоторов.

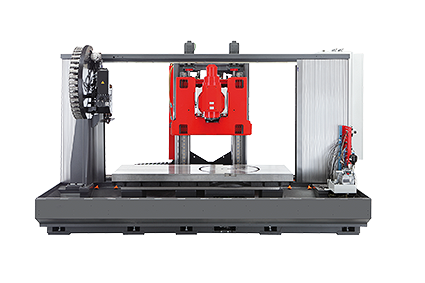

Рама станка		Ось X
Сварная конструкция станины станка выполнена из высококачественной стали. Это обеспечивает необходимую жёсткость базы станка и способствует демпфированию вибрации.		Оснащена вращающейся гайкой шариковинтовой пары и фиксированным винтом. Точность позиционирования гарантируется стандартной линейной измерительной системой.

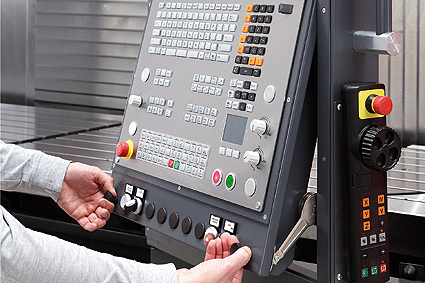

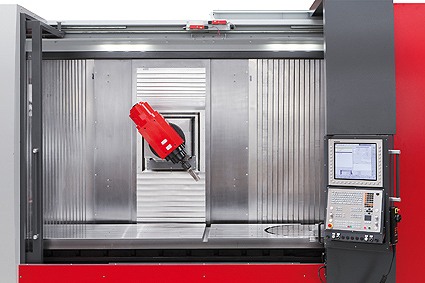

Устройство управления		Ось B
Панель оператора может перемещаться, вращаться и регулироваться по направлению к рабочему пространству. Эргономичный дизайн обеспечивает идеальные условия работы для оператора.		Ось B (поворотная головка) оснащена поворотным электродвигателем, тем самым достигается высокодинамичное перемещение по оси с диапазоном поворота +/- 120°.

Программное обеспечение

СИСТЕМА ЧПУ SINUMERIK 840D SL, ВКЛ. SHOPMILL

Sinumerik 840 D sl – универсальная и гибкая система ЧПУ. Sinumerik 840 D sl предлагает целый ряд функций. Данная система идеально подходит приложениям, использующим самые разнообразные функции. Sinumerik 840 D sl устанавливает новые стандарты относительно точности, динамики и лёгкости интеграции с устройствами.

Вращение рабочей поверхности;
Цилиндрическая обработка поверхности;
3D-компенсация погрешности инструмента;
Быстрое исполнение благодаря коротким по времени блокам обработки.

СИСТЕМА ЧПУ HEIDENHAIN TNC 640 (серия MMV)

Система ЧПУ Heidenhain 640, помимо фрезерных операций, предлагает также комбинацию фрезерной и токарной обработки. Особенно подходит для фрезерования, высокоскоростного резания и 5-осевой обработки (до 18 осей):

19” цветной ЖК-дисплей;
Оптимизированный пользовательский интерфейс;
Быстрый интерактивный выбор функций;
Многочисленный циклы обработки;
Инновационная графическая симуляция;
Улучшенное управление движением и короткие временные блоки обработки.

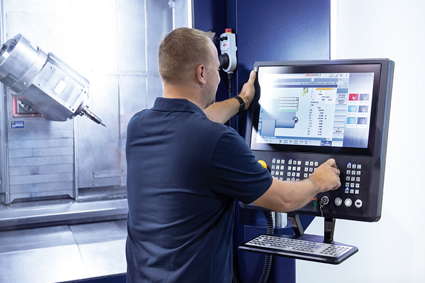

EMCONNECT – ЦИФРОВОЙ АССИСТЕНТ ПРОЦЕССОВ ОБРАБОТКИ

Для повышения производительности и эффективности в производстве.

EMCONNECT обеспечивает лёгкий доступ к цифровому производству – вся важная информация и системы централизовано доступны на станке. Знакомая система ЧПУ и, следовательно, привычное управление станком остаётся прежним.

Понятный и краткий обзор состояния станка, данных о станке и режиме работы доступны при одном лишь взгляде на панель управления emcoNNECT. 22-дюймовый сенсорный дисплей, объединённый с промышленным ПК и клавиатурой, вкл. горячие клавиши HMI для простого и интуитивно понятного управления через пользовательский интерфейс, оптимизированный для сенсорного дисплея.

Включено в базовую комплектацию версии станка с системой ЧПУ Siemens (Siemens 840Dsl).
