US WHEELER EU5-700
US WHEELER EU5-700

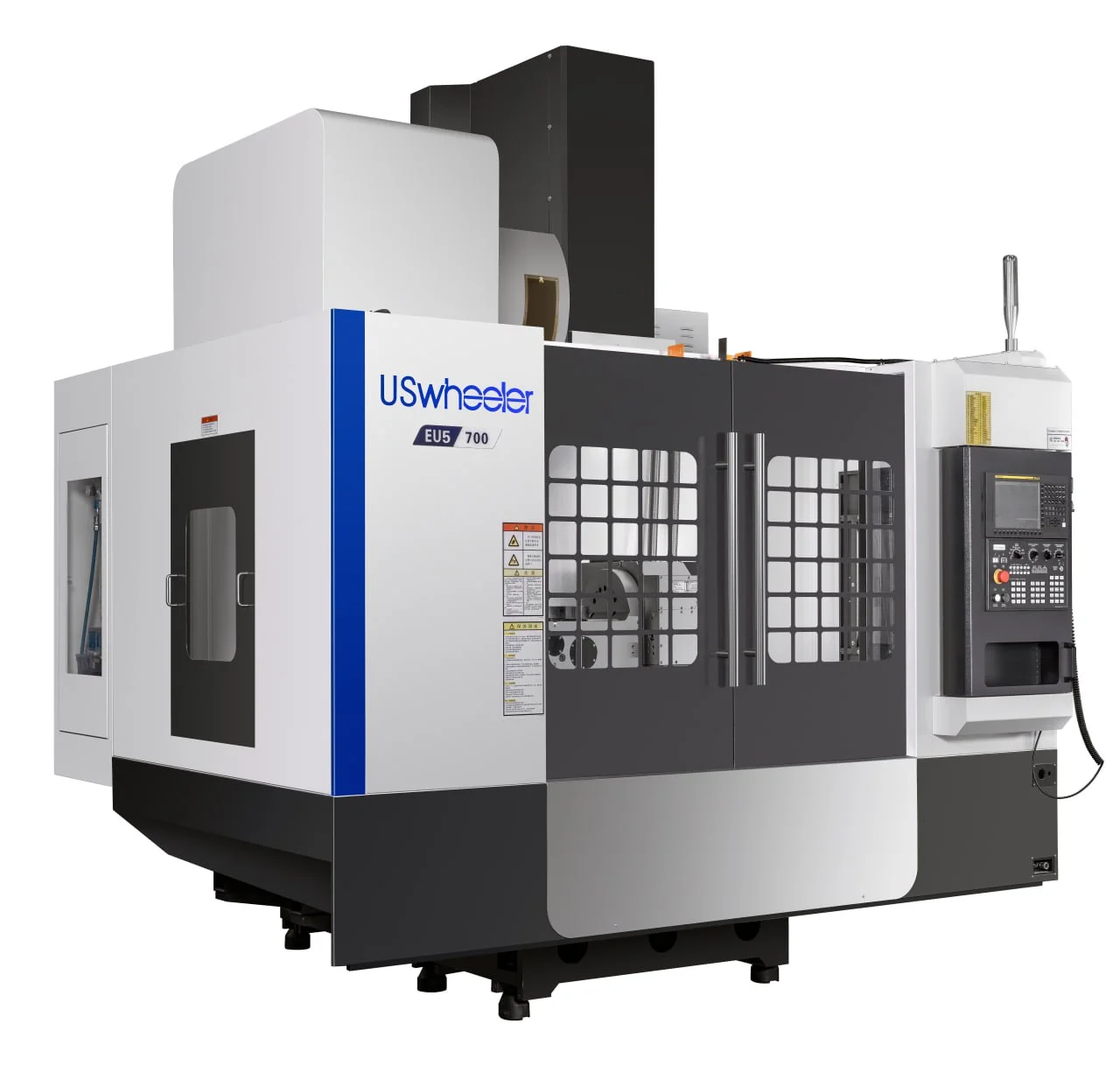

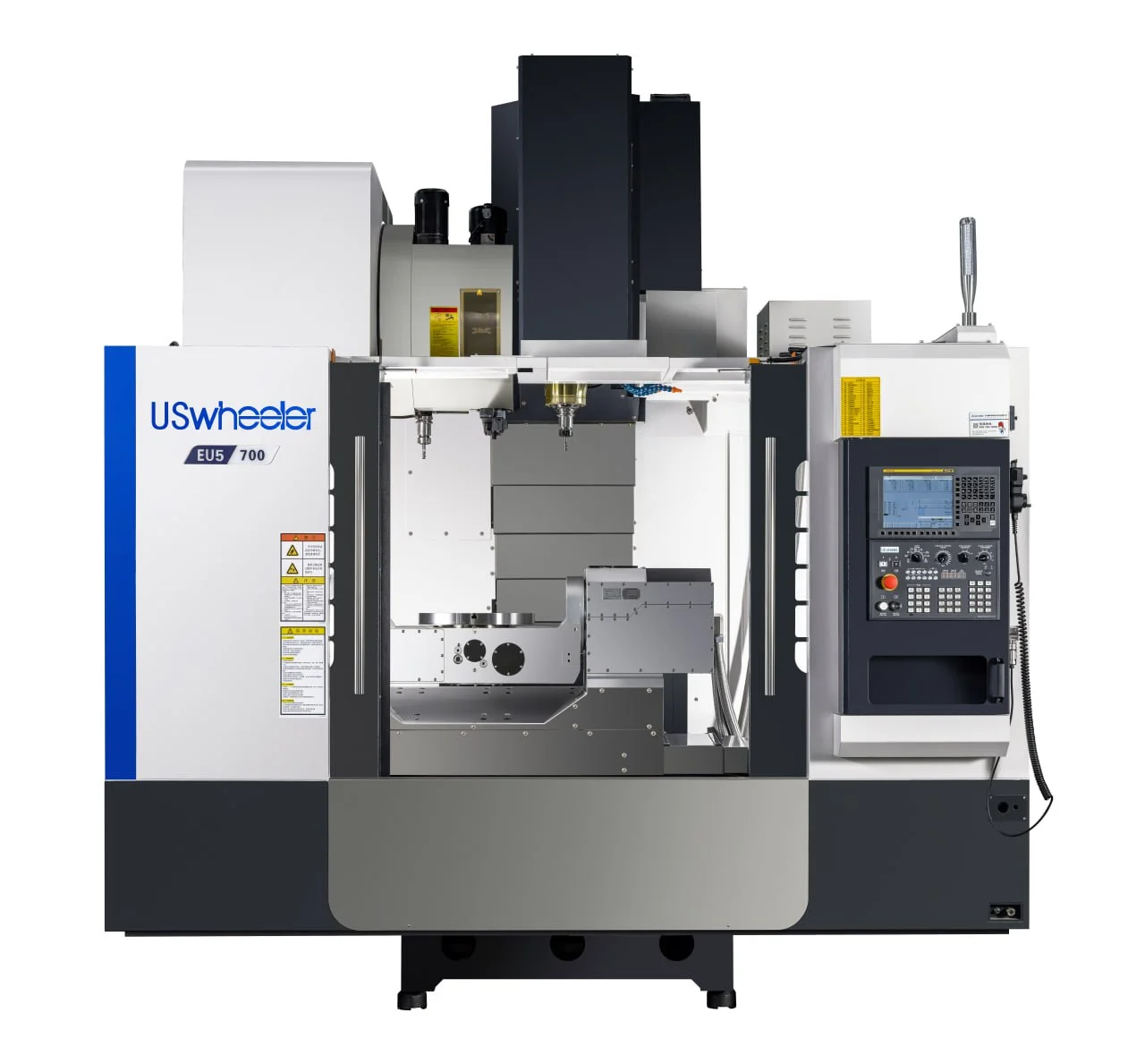

5-осевые обрабатывающие центры US WHEELER EU5-700 позволяют выполнять полную обработку деталей за одну установку.
Доступен выбор скоростей шпинделя (12 000-20 000 об/мин) в зависимости от требований.

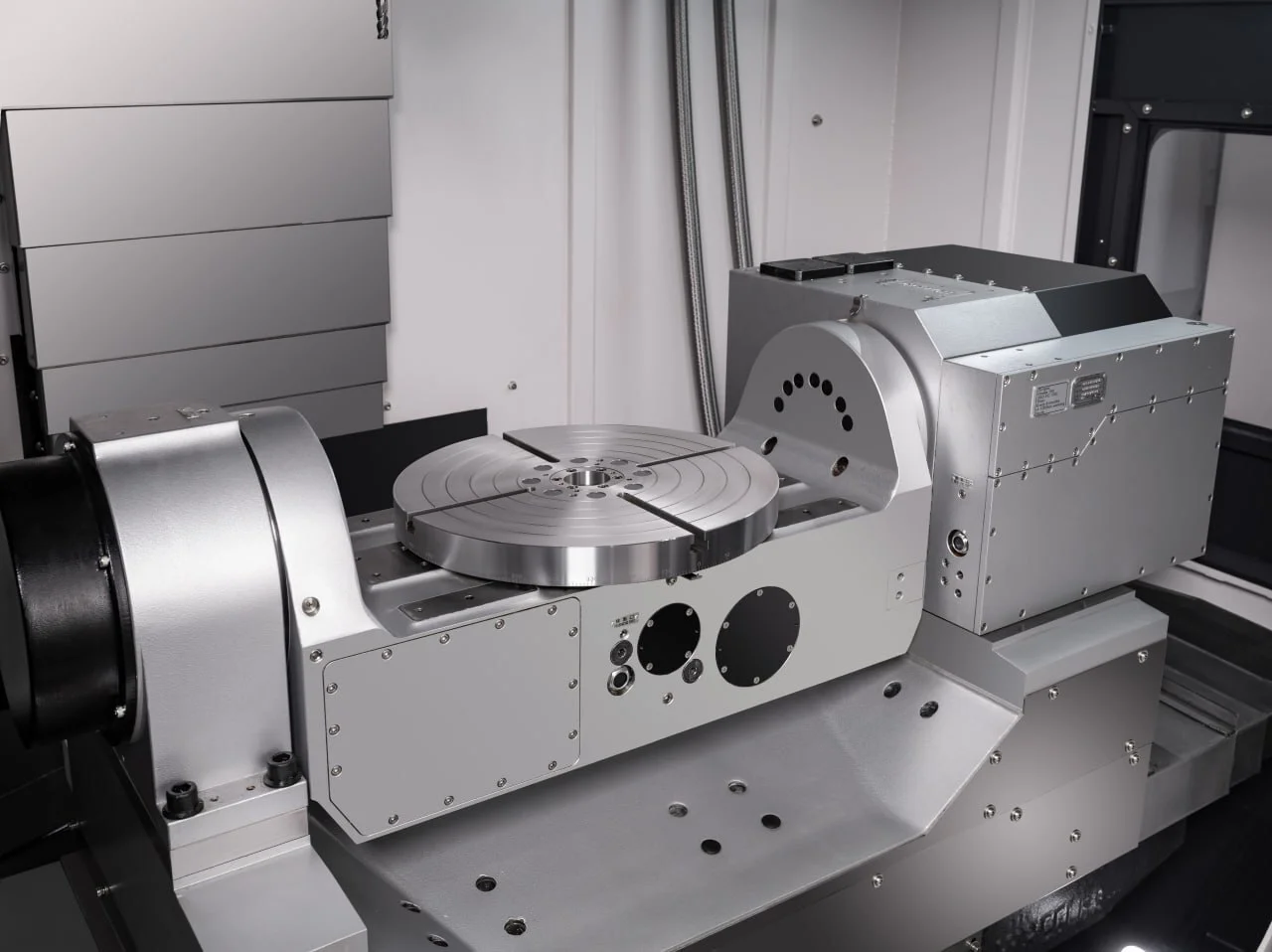

Доступен выбор объема инструментального магазина (60/81/101/121 положений), поворотный
стол станка обладает диапазоном наклоном на 150 градусов по оси А и поворотом на 360 градусов по оси С.
Станки могут поставляться с управлением Fanuc или Siemens.
Перемещения
- Перемещение по оси Х, мм
- 750
- Перемещение по оси Y, мм
- 600
- Перемещение по оси Z, мм
- 600
- Перемещение по оси А, мм
- 150
- Перемещение по оси С, °
- 360
- Скорость перемещения ось X, м/мин
- 36
- Скорость перемещения ось Y, м/мин
- 36
- Скорость перемещения ось Z, м/мин
- 36
- Расстояние от центра стола до торца шпинделя, мм
- 120-720
Рабочий стол
- Диаметр рабочего стола, мм
- 410
- Максимальная нагрузка на стол, кг
- 300
Шпиндель
- Скорость вращения шпинделя, об/мин
- 10000
- Конус шпинделя,
- BT40
- Максимальный крутящий момент шпинделя, Нм
- 118
Инструментальный магазин
- Количество инструментов, шт
- 24
- Максимальный диаметр инструмента, мм
- 80
- Максимальный диаметр инструмента (без смежных инструментов), мм
- 150
- Максимальная длинна инструмента, мм
- 300
- Максимальный вес инструмента, кг
- 8
- Время смены инструмента (Т-Т), "
- 1
Двигатель
- Мощность двигателя шпинделя, кВт
- 11/15
Габариты станка
- Высота станка, мм
- 3000
- Ширина станка, мм
- 2400
- Длинна станка, мм
- 2900
- Масса станка, кг
- 8000
- FANUC 0i MF PLUS
- 10,4-дюймовый цветной ЖК-дисплей
- Поворотная стойка ЧПУ
- Теплообменник электрошкафа
- Защита от пыли электрошкафа
- Трансформатор
- Интерфейс передачи данных и слот для карты CF
- Пистолет пневматический
- Пистолет СОЖ
- Продувка шпинделя
- Выносной маховик
- Гидравлический блок 2А
- Пневматический блок
- Защита шпинделя воздухом
- Автоматическая система смазки
- Комплект выравнивающих опор
- Комплект инструмента для обслуживания станка
- Сигнальная лампа (красный, желтый, зеленый)
- Освещение рабочей зоны
- Конвейер для стружки + контейнер 220L
- СОЖ через шпиндель под высоким давлением 2 МПа
- Система смыва стружки из зоны обработки
- Система охлаждения шпинделя маслом
- Маслоотделитель
- Пистолет СОЖ
- Датчик измерения детали Renishaw RMP60
