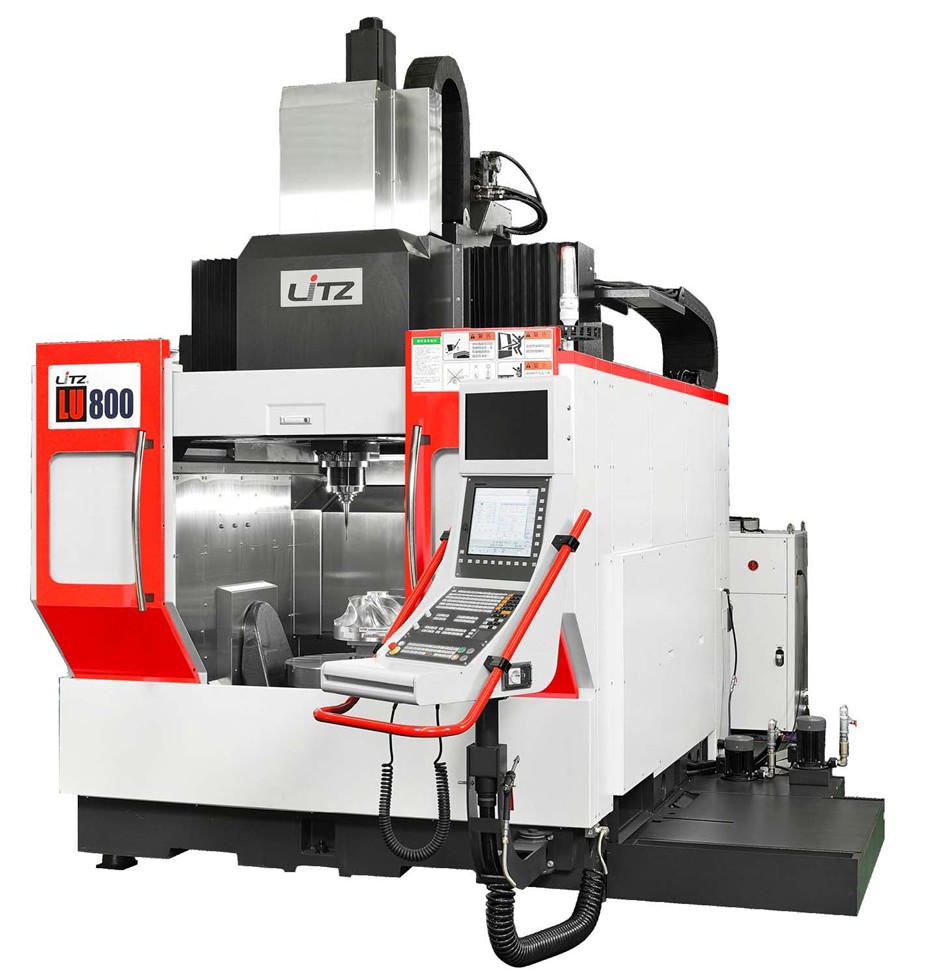

LITZ LU 800

5-осевой фрезерный обрабатывающий центр LU-800 — это высокопроизводительный и точный фрезерный центр, способный обрабатывать крупные заготовки с весом до 1000 кг. LU-800 оснащен: шпинделем с прямым приводом и системой температурного контроля, оптическими линейками и круговыми энкодерами по осям, системой удаления стружки, сдвижным верхним кожухом, автоматическим сменщиком инструмента. Все оснащение идеально подходит для решения сложных производственных задач и гарантирует высокую точность обработки.

Перемещения

Перемещение по оси Х, мм: 800
Перемещение по оси Y, мм: 900
Перемещение по оси Z, мм: 620
Перемещение по оси А, мм: 120
Перемещение по оси С, °: 360
Скорость перемещения ось X, м/мин: 48
Скорость перемещения ось Y, м/мин: 48
Скорость перемещения ось Z, м/мин: 48

Рабочий стол

Диаметр рабочего стола, мм: 800
Максимальная нагрузка на стол, кг: 1000

Шпиндель

Скорость вращения шпинделя, об/мин: 12000
Конус шпинделя,: HSK-A63
Максимальный крутящий момент шпинделя, Нм: 240

Инструментальный магазин

Количество инструментов, шт: 32
Максимальный диаметр инструмента, мм: 75
Максимальный диаметр инструмента (без смежных инструментов), мм: 125
Максимальная длинна инструмента, мм: 300
Максимальный вес инструмента, кг: 7

Двигатель

Мощность двигателя шпинделя, кВт: 23

Габариты станка

Высота станка, мм: 3605
Ширина станка, мм: 2240
Длинна станка, мм: 4530
Масса станка, кг: 21000

ЧПУ Heidenhain TNC-640

- Одновременная 5-ти осевая обработка

- 19” LCD монитор

- Ethernet, USB порт

- Встроенная система Kinematics Opt для автоматической калибровки оси вращения

- Функция динамического мониторинга столкновений

Инструментальный магазин на 32 позиции
Шпиндель 12 000 об/мин, конус HSK-A63
Подача СОЖ через шпиндель 50 Бар
Масляное охлаждение шпинделя
Система воздушного уплотнения шпинделя
Программируемая система обдува воздухом снаружи шпинделя
Круговые энкодеры обратной связи по осям А,С
Оптические линейки обратной связи X,Y,Z
Автоматическая система смазки
Система смыва металлической стружки
Конвейер стружки с тележкой (справа)
Вытяжка масляного тумана
Пистолет подачи воздуха
Пистолет СОЖ
Компенсация температурных деформация
Закрытая рабочая зона
Замок блокировки двери
Подсветка рабочей зоны
Сигнальная лампа
Кондиционер электрошкафа
Система автоматического отключения М30
Трансформатор 380В
Датчик измерения заготовки Renishaw RMP60 (радио тип) + калибровочная сфера 19 мм
Датчик привязки инструмента Renishaw NC4 S
Ящик с инструментами
Комплект выравнивающих опор
Руководство по эксплуатации
