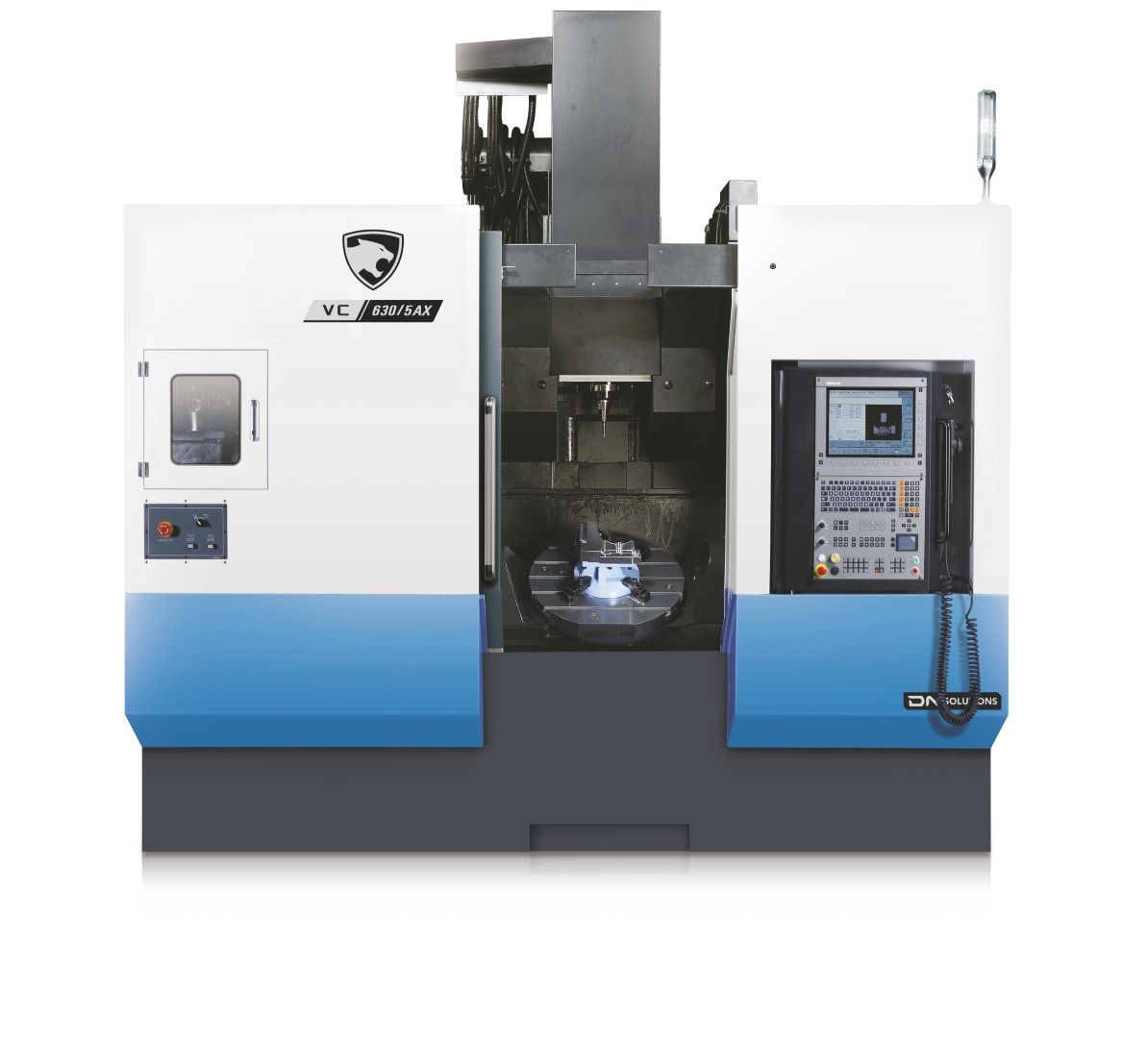

DOOSAN VC630/5AX
DOOSAN VC630/5AX
5-осевые обрабатывающие центры Doosan VC630 5Ax позволяют выполнять полную обработку деталей за одну установку.
Доступен выбор скоростей шпинделя (12 000-20 000 об/мин) в зависимости от требований.
Доступен выбор объема инструментального магазина (60/81/101/121 положений), поворотный
стол станка обладает диапазоном наклоном на 150 градусов по оси А и поворотом на 360 градусов по оси С.
Станки могут поставляться с управлением Fanuc или Siemens.
Станки VC 630 5Ax могут поставляться со встроенным устройством смены паллет.
Перемещения
- Перемещение по оси Х, мм
- 650
- Перемещение по оси Y, мм
- 765
- Перемещение по оси Z, мм
- 520
- Перемещение по оси А, мм
- 150
- Перемещение по оси С, °
- 360
- Скорость перемещения ось X, м/мин
- 40
- Скорость перемещения ось Y, м/мин
- 40
- Скорость перемещения ось Z, м/мин
- 36
- Расстояние от центра стола до торца шпинделя, мм
- 210-730
- Расстояние от центра шпинделя до колонны, мм
- 220
Рабочий стол
- Диаметр рабочего стола, мм
- 630
- Максимальная нагрузка на стол, кг
- 500
Шпиндель
- Скорость вращения шпинделя, об/мин
- 12000
- Конус шпинделя,
- ISO40
- Максимальный крутящий момент шпинделя, Нм
- 204
Инструментальный магазин
- Количество инструментов, шт
- 40
- Максимальный диаметр инструмента, мм
- 80
- Максимальный диаметр инструмента (без смежных инструментов), мм
- 125
- Максимальная длинна инструмента, мм
- 300
- Максимальный вес инструмента, кг
- 8
- Время смены инструмента (Т-Т), "
- 1
- Время смены инструмента (С-С), "
- 8.5
Двигатель
- Мощность двигателя шпинделя, кВт
- 22/18,5
Габариты станка
- Высота станка, мм
- 3295
- Ширина станка, мм
- 3200
- Длинна станка, мм
- 3537
- Масса станка, кг
- 12500
- 15” LCD монитор, цветной
- Fanuc 31i-B5 (5 осей одновременно)
- Интерфейс для съемных носителей USB / PCMCIA
- Комплект инструмента для обслуживания
- Резервуар СОЖ с поддоном для стружки
- Стандартная система СОЖ
- Комплект выравнивающих опор
- Крепление (J-образный болт)
- Встроенный шнековый конвейер для стружки
- Сигнальная лампа (красный, желтый, зеленый)
- Переносной пульт управления с электронным маховиком
- Датчик измерения инструмента TS27R Renishaw
- Обдув сжатым воздухом при обмере и замены инструмета
- Пакет DSQ-1 (автоматический контурный контроль второго уровня,
- считывания 200 блоков вперед + функция выбора условия обработки)
- Пакет данных (E.O.Р)
- Автоматическая система терморегулирования
- Система контроля теплового перемещения по оси Z
- Кабинетная защита станка
- Освещение рабочей зоны
- Конвейер для стружки + контейнер 220L
- СОЖ через шпиндель под высоким давлением 2 МПа
- Система смыва стружки из зоны обработки
- Система охлаждения шпинделя маслом
- Маслоотделитель
- Пистолет СОЖ
- Датчик измерения детали Renishaw RMP60
