DOOSAN DVF5000

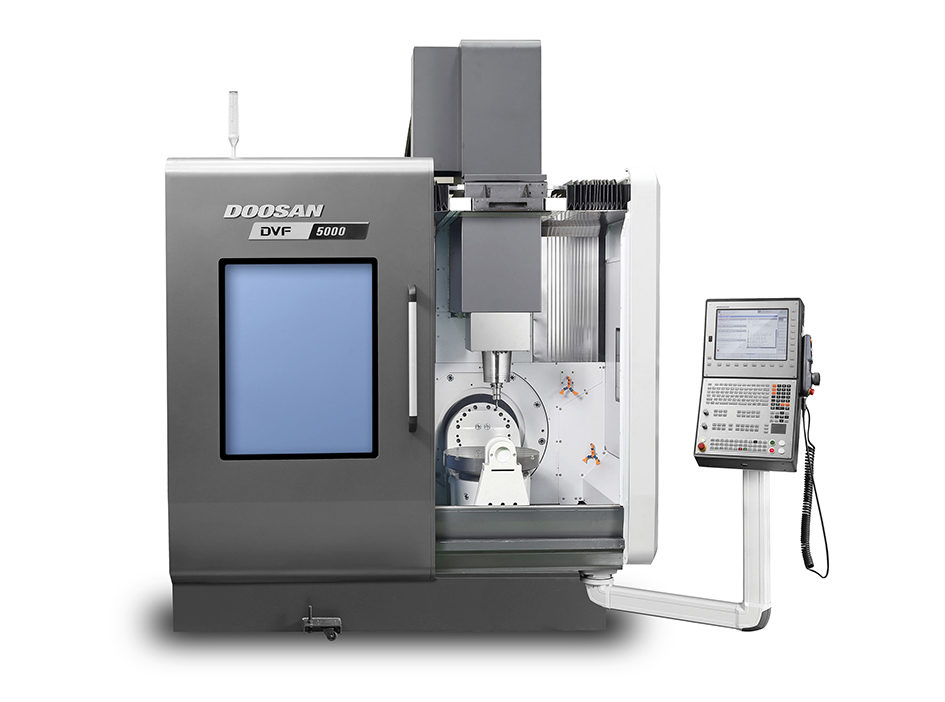

Doosan DVF 5000 — компактный обрабатывающий центр нового поколения для 5-ти осевой обработки. DVF 5000 спроектирован специально для обработки деталей сложной формы, и обеспечивает высокий уровень автоматизации и эргономичности.

Прямозубые шестерни, применяемые в двигателях осей B и C, обеспечивают износостойкость и внушительный срок службы оборудования.

Стол, изготовленный из зернистого чугуна, и дополнительные опоры стола, позволяют обрабатывать заготовки весом до 400 кг, без потери точности обработки и мощности.

Станок может быть оснащён шпинделем с прямым приводом (12000 об/мин.) а так же опционально мотор-шпинделем (18000 об/мин.) для высокопроизводительной обработки.

Магазин инструментов, с максимально возможной ёмкостью 120 позиций (опционально) позволяет производить сложную обработку за 1 установ детали.

Небольшое расстояние от центра паллета до двери переднего ограждения, обеспечивает эргономичную организацию рабочего пространства оператора, а автоматическая система смены паллет, позволяет организовать полностью автономную производственную линию, без использования человеческого ресурса.

Перемещения

Перемещение по оси Х, мм: 625
Перемещение по оси Y, мм: 450
Перемещение по оси Z, мм: 400
Перемещение по оси А, мм: 140
Перемещение по оси С, °: 360
Скорость перемещения ось X, м/мин: 40
Скорость перемещения ось Y, м/мин: 40
Скорость перемещения ось Z, м/мин: 40

Рабочий стол

Диаметр рабочего стола, мм: 500
Максимальная нагрузка на стол, кг: 400

Шпиндель

Скорость вращения шпинделя, об/мин: 12000
Конус шпинделя,: ISO40
Максимальный крутящий момент шпинделя, Нм: 118

Инструментальный магазин

Количество инструментов, шт: 30
Максимальный диаметр инструмента, мм: 75
Максимальный диаметр инструмента (без смежных инструментов), мм: 125
Максимальная длинна инструмента, мм: 300
Максимальный вес инструмента, кг: 8
Время смены инструмента (Т-Т), ": 1.3

Двигатель

Мощность двигателя шпинделя, кВт: 18,5

Габариты станка

Высота станка, мм: 2890
Ширина станка, мм: 2700
Длинна станка, мм: 2205
Масса станка, кг: 7500

15” LCD монитор, цветной
Fanuc 31i-B5 (5 осей одновременно)
Интерфейс для съемных носителей USB / PCMCIA
Комплект инструмента для обслуживания
Резервуар СОЖ с поддоном для стружки
Стандартная система СОЖ
Комплект выравнивающих опор
Сигнальная лампа (красный, желтый, зеленый)
IKC (INTELLIGENT KINEMATIC COMPENSATION)
Автоматическая система терморегулирования
Система контроля теплового перемещения по оси Z
Кабинетная защита станка
Освещение рабочей зоны

Конвейер для стружки
СОЖ через шпиндель под высоким давлением 20 Бар
Система смыва стружки из зоны обработки
Шпиндель 15000 об/мин
Маслоотделитель
Охлаждение масла
Кондиционер электрошкафа
Пистолет СОЖ
Пистолет пневматический
Датчик измирентя инструмента Renishaw TS27R
Датчик измерения детали Renishaw RMP60
