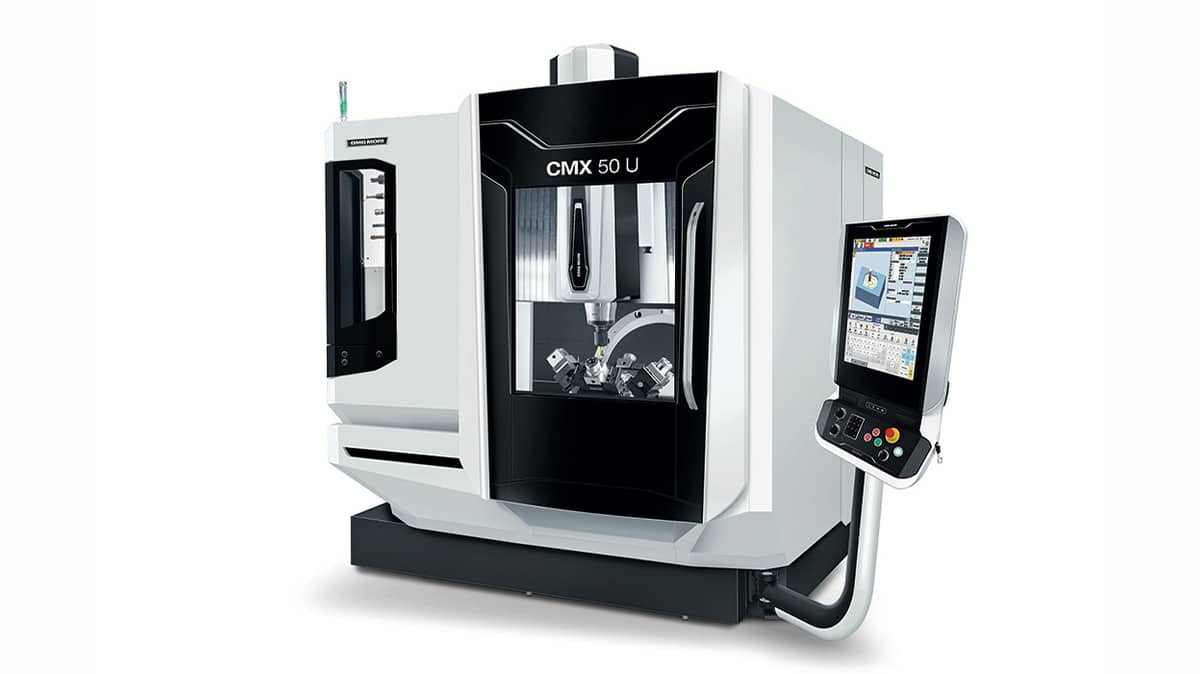

DMG MORI CMX 50 U

CMX 50U

Станок DMG MORI CMX 50 U предназначен для 5-ти сторонней обработки металлических заготовок с максимальной точностью. Жесткая литая станина изготовленная методом минерального литья эффективно гасит вибрации, и обладает высокой стабильностью, что гарантирует высокое качество обработки. В базе станок оснащен силовым наклонно-поворотным столом, магазином инструмента на 30 позиций, оптическими системами контроля перемещений по осям XYZ. Станок может быть оснащен всеми возможными опциями для металлообработки: СОЖ, подачей СОЖ через инструмент под высоким давлением, измерительными щупами для детали и инструмента. Как и большинство станков DMG MORI, данная модель может быть интегрирована с автоматизированным складом, для автоматизации процесса обработки и повышения производительности при серийном производстве деталей.

Cкачать каталог

Перемещения

Перемещение по оси Х, мм: 500
Перемещение по оси Y, мм: 450
Перемещение по оси Z, мм: 400
Перемещение по оси С, °: 360
Скорость перемещения ось X, м/мин: 30
Скорость перемещения ось Y, м/мин: 30
Скорость перемещения ось Z, м/мин: 30

Шпиндель

Скорость вращения шпинделя, об/мин: 12000
Конус шпинделя,: SK-40
Максимальный крутящий момент шпинделя, Нм: 83

Рабочий стол

Минимальный угол поворота рабочего стола, °: 115
Максимальная нагрузка на стол, кг: 200
Диаметр рабочего стола, мм: 630

Инструментальный магазин

Количество инструментов, шт: 30
Максимальный диаметр инструмента, мм: 80
Максимальный диаметр инструмента (без смежных инструментов), мм: 130
Максимальная длинна инструмента, мм: 300
Максимальный вес инструмента, кг: 8

Двигатель

Мощность двигателя шпинделя, кВт: 13/9

Габариты станка

Масса станка, кг: 4700
