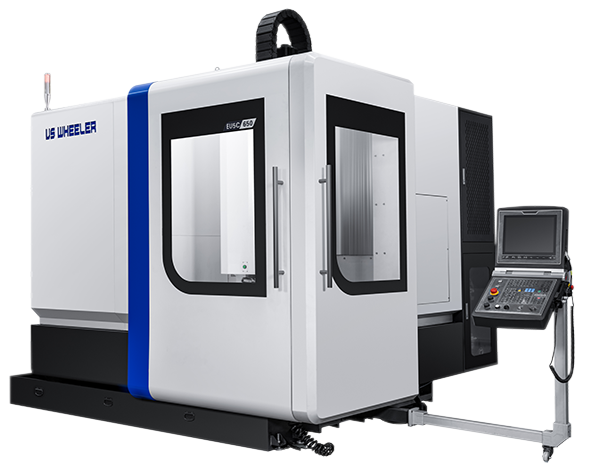

US WHEELER EU5-650

US WHEELER EU5-650

US WHEELER EU5-650

5-осевые обрабатывающие центры US WHEELER EU5-650 позволяют выполнять полную обработку деталей за одну установку.

Доступен выбор скоростей шпинделя (12 000-20 000 об/мин) в зависимости от требований.

Доступен выбор объема инструментального магазина (60/81/101/121 положений), поворотный

стол станка обладает диапазоном наклоном на 150 градусов по оси А и поворотом на 360 градусов по оси С.

Станки могут поставляться с управлением Fanuc или Siemens.

Перемещения

Перемещение по оси Х, мм: 820
Перемещение по оси Y, мм: 520
Перемещение по оси Z, мм: 500
Перемещение по оси А, мм: 220
Перемещение по оси С, °: 360
Скорость перемещения ось X, м/мин: 24
Скорость перемещения ось Y, м/мин: 24
Скорость перемещения ось Z, м/мин: 24
Расстояние от центра стола до торца шпинделя, мм: 150-650

Рабочий стол

Диаметр рабочего стола, мм: 650
Максимальная нагрузка на стол, кг: 300

Шпиндель

Скорость вращения шпинделя, об/мин: 12000
Конус шпинделя,: BT40
Максимальный крутящий момент шпинделя, Нм: 135

Инструментальный магазин

Количество инструментов, шт: 24
Максимальный диаметр инструмента, мм: 80
Максимальный диаметр инструмента (без смежных инструментов), мм: 150
Максимальная длинна инструмента, мм: 300
Максимальный вес инструмента, кг: 8
Время смены инструмента (Т-Т), ": 1

Двигатель

Мощность двигателя шпинделя, кВт: 7.5/11

Габариты станка

Высота станка, мм: 3200
Ширина станка, мм: 2920
Длинна станка, мм: 3150
Масса станка, кг: 9800

Siemens SINUMERIK ONE (5 осей одновременно)
Кондиционер электрошкафа
Защита направляющих
Защита от пыли электрошкафа
Жесткое нарезание резьбы
Трансформатор
Интерфейс передачи данных и слот для карты CF
Пистолет пневматический
Продувка воздухом
Выносной маховик
Устройство охлаждения СОЖ
Камера для разделения масла и воды (не маслосборник)
Маслосборник (скиммер)
Гидравлический блок 2А
Охладитель шпиндельного масла
Автоматическая система смазки
Комплект выравнивающих опор
Сигнальная лампа (красный, желтый, зеленый)
Освещение рабочей зоны

Конвейер для стружки + контейнер 220L
СОЖ через шпиндель под высоким давлением 2 МПа
Система смыва стружки из зоны обработки
Система охлаждения шпинделя маслом
Маслоотделитель
Пистолет СОЖ
Датчик измерения детали Renishaw RMP60
