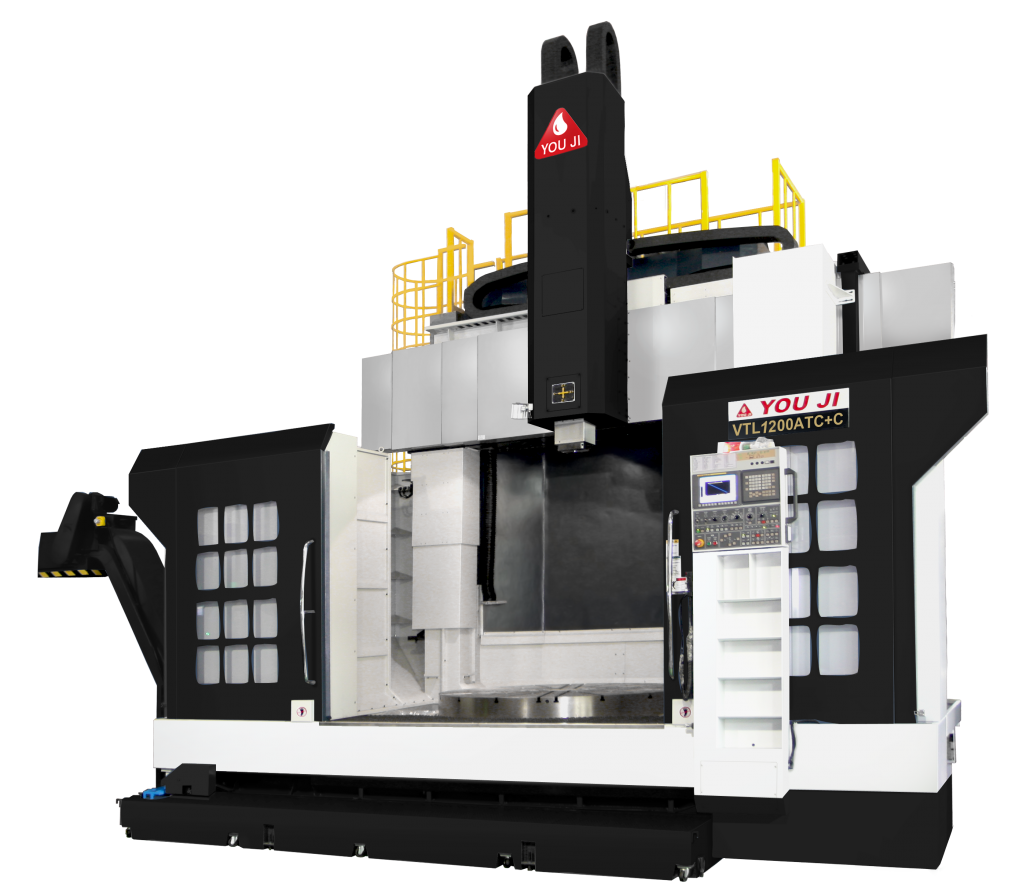

    Вертикальный токарно – карусельный обрабатывающий центр с ЧПУ YOU JI VTL-1200 ATC

    YOU JI VTL-1200 ATC

    Вертикальный токарно – карусельный обрабатывающий центр с ЧПУ YOU JI VTL-1200 ATC

    Вертикальные токарные станки с ЧПУ серии VTL разработаны на основе старших моделей серии YV. Основные изменения коснулись конструкции станины - она стала симметричной и более массивной. Модели

    Станки серии выпускаются в двух модификациях:

     - с индексом ATC - токарная версия;

     - с индексом ATC+C - с возможностью использования приводного инструмента для операций сверления, фрезерования и пр

    Cкачать каталог

    Технические характеристики



    VTL 1200

    VTL 1600

    Стандартная спецификация

    Единица

    ATC

    ATC-I

    ATC+C

    ATC

    ATC-I

    ATC+C

    Габариты

    Диаметр стола

    мм

    Ф1250

    Ф1250

    Ф1250

    Ф1600

    Ф1600

    Ф1600

    Макс. диаметр заготовки

    мм

    Ф1600

    Ф1600

    Ф1600

    Ф2000

    Ф2000

    Ф2000

    Макс. диаметр резки

    мм

    Ф1350

    Ф1350

    Ф1350

    Ф1800

    Ф1800

    Ф1800

    Макс. высота заготовки

    мм

    Ф1200

    Ф1600

    Ф1200

    Ф1200

    Ф1600

    Ф1200

    Макс. нагрузка на стол

    кг

    5000

    5000

    5000

    8000

    8000

    8000

    Перемещения

    Перемещение по оси Х

    мм

    600,

    +875

    -600,

    +875

    -600,

    +875

    -800,

    +1015

    -800,

    +1015

    -800,

    +1015

    Перемещение по оси Z

    мм

    900

    900

    900

    900

    900

    900

    Вертикальный ход траверсы

    мм

    800

    1200

    800

    800

    1200

    800

    Шпиндель

    Скорость стола

    низкая

    Об/мин

    1-150

    1-150

    1-150

    1-70

    1-70

    1-70

    высокая

    Об/мин

    150-350

    150-350

    150-350

    70-250

    70-250

    70-250

    Скорость шпинделя

    низкая

    Об/мин

    -

    -

    1-1200

    -

    -

    1-1200

    высокая

    Об/мин

    -

    -

    1200-2400

    -

    -

    1200-2400

    Макс. крут. момент стола

    Нм

    (кгс*м)

    10.682 (1090)

    10.682 (1090)

    10.682 (1090)

    24.502 (2500)

    24.502 (2500)

    24.502 (2500)

    Скорость подачи

    Быстрое перемещение суппорта (ось Х)

    м/мин

    12

    12

    Быстрое перемещение толкателя (ось Z)

    м/мин

    10

    10

    Скорость рабочей подачи


    мм/мин

    1-2000

    1-2000

    Скорость ручной подачи


    м/мин

    0-6

    0-6

    Смена инструмента (ATC)

    Количество инструмента

    шт

    12

    12

    16

    12

    12

    16

    Тип хвостов. инструмента


                 7/24 конус BT-50

    7/24 конус BT-50

    Макс. длинна инструмента

    мм

                                380


    380

    Макс. вес инструмента

    кг

    50

    50

    Макс. загрузка ATC

    кг

    600

    800

    600

    800

    Время смены инструмента (инст – инст)

    сек


    40


    40

    Управление ЧПУ                                                                   FANC 0i-T

    Двигатели

    Двигатель шпинделя

    кВт

    37/45(α40)

    37/45(α40)

    Двигатель шпинделя 2

    кВт

    -

    -

    7.5/11(α8)

    -

    -

    7.5/11(α8)

    Серводвигатель оси Х

    кВт

    6 (α40i)

    6 (α40i)

    Серводвигатель оси Z

    кВт

    9 (αiF40)

    9 (αiF40)

    Серводвигатель оси CF

    кВт

    -

    -

    7 (αiF30)

    -

    -

    7 (αiF30)

    Двигатель системы СОЖ

    кВт

    3

    3

    Полная мощность

    кВА

    85

    105

    85

    105

    Емкость бака

    Гидравлический бак

    л

    130

    130

    Бак СОЖ

    л

    550

    550

    Бак для смазки

    л

    4,6

    4,6

    Габариты

    Д х Ш

    мм

    5580 х 4260

    5850 х 4510

    Высота

    мм

        5400

    5800

    5400

         5400

    5800

    5400

    Масса

    кг

    33000

    34500

       33500

    37000

    38000

      37500

    Точность

    Оси  X и Z


    P: ±0.007/500, Ps: ±0.005

    P: ±0.007/500, Ps: ±0.005

    Ось  С


    P: ±7.5"/360° Ps: ±5"

    P: ±7.5"/360° Ps: ±5"

    • Система ЧПУ FANUC 0i-T
    • Ручной патрон 4 кулачка
    • Двухскоростная коробка передач
    • Гидростанция
    • Система СОЖ
    • Система автоматической смазки
    • Кондиционер электрического шкафа
    • Конвейер и бак для стружки
    • Рабочий свет
    • Сигнальная лампа (3 цвета)
    • Магазин инструментов на 12 позиций АТС
    • Магазин инструментов на 16 позиций АТС+С
    • Набор инструментов для обслуживания
    • Руководство по эксплуатации
    • Система ЧПУ SIEMENS 840D
    • Датчик привязки инструмента
    • Оптические линейки по осям X и Z
    • Гидравлический патрон с 3/4/6 кулачка
    • Датчик измирения заготовки
    • Бумажный фильтр СОЖ
    • Шлифовальная функция
    • Маслоотделитель
    • Трансформатор
    • Полностью закрытая кабина
    • Подвесной пульт управления
    • Магазин инструментов на 24/3248/70 позиций
    • Уловитель масляного тумана
    • СОЖ через шпиндель 12/20/70 Бар
    • Автоматическая смена паллет
    • Магнитный патрон
    • Система мониторинга станка
    • Система охлаждения СОЖ
